Related Manuals for Alecto DVC-255IP
Summary of Contents for Alecto DVC-255IP

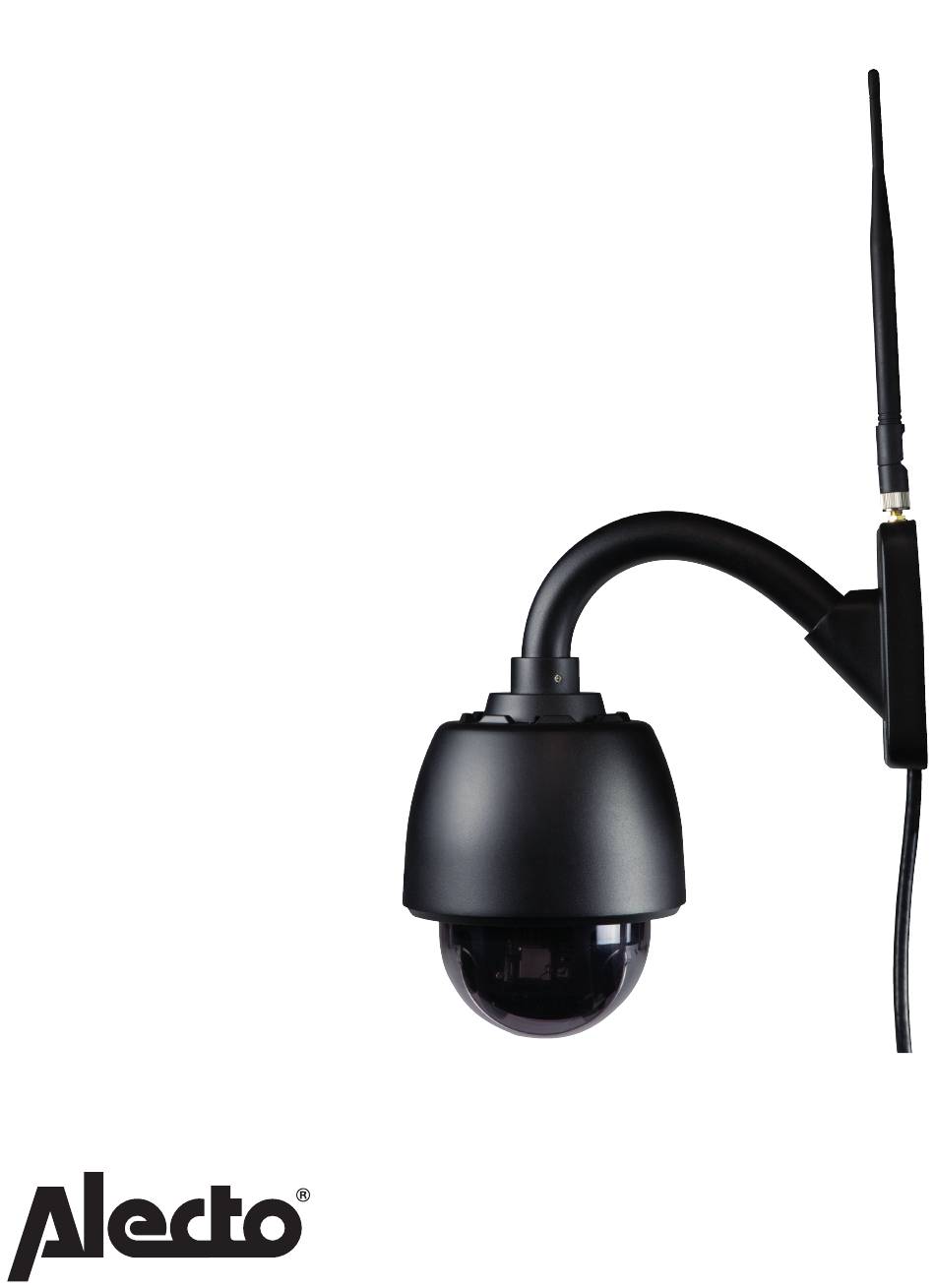

- Page 1 GEBRUIKSAANWIJZING MODE D’EMPLOI BEDIENUNGSANLEITUNG USER’S MANUAL DVC-255IP outdoor IP CAMERA...

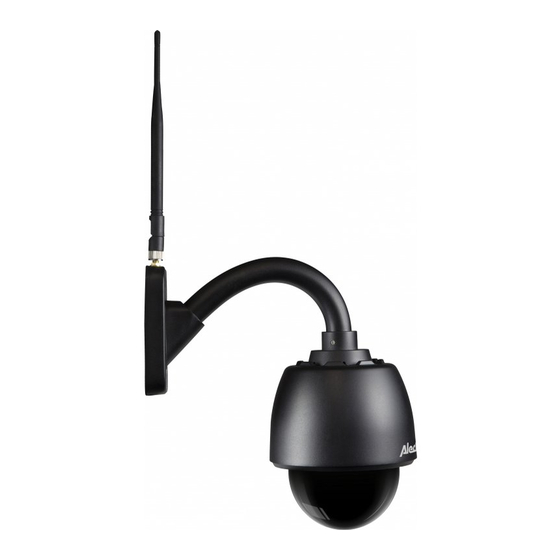

- Page 3 1 PRODUCTOMSCHRIJVING Deze Alecto IP-camera is een beveiligingsmonitor, geschikt voor gebruik binnen- en buitenshuis. De camera is spatwaterdicht en dient dus enigszins beschut van regen te worden gemonteerd. Een veel gebruikte toepassing is het bewaken van tuin of garage maar ook voor het observeren van baby’s en kleine kinderen of huisdieren.
- Page 4 AANMELDEN 1. UTP LAN aansluiting AANMELDEN CAMERA AAN ROUTER. 2. Reset knop 3. Adapter aansluiting 4. Lens 5. Infrarood LED’s 6. Antenne 1.UTP LAN aansluiting Aansluiting voor UTP kabel om te verbinden naar router. 2. Reset knop Zie paragraaf 4. INSTALLEER DE ALECTOCAM+ APP OP UW SMARTPHONE OF TABLET.
- Page 5 AANSLUITEN CAMERA. Sluit de camera met meegeleverde UTP-kabel aan op uw internet router. Sluit daarna de meegeleverde adapter (alleen gebruik binnenshuis) aan op de camera en sluit de adapter aan op het 230V lichtnet.. De camera zal nu opstarten. Dit duurt 30 tot 60 seconden. Als de camera goed is aangemeld op de router, start dan de AlectoCAM app op uw smartphone of tablet.
- Page 6 Methode 2: Druk op + in het openingsscherm van de AlectoCAM app om een camera toe te voegen. Druk daarna op QR-Code. De scanner van de smartphone of tablet (afhankelijk of deze wordt ondersteund) start op. Scan nu de QR-code die op een label op de camera of kabel van de camera is aangebracht.
- Page 7 CAMERA OP VASTE PLAATS MONTEREN. De camera kan op een vaste wand worden gemonteerd. Attentie: Zorg ervoor dat de camera al is aangemeld op het wifi netwerk. Als de camera na het monteren wordt aangesloten op het lichtnet zal deze opnieuw verbinding maken met het wifi netwerk.
- Page 8 RESETTEN. AAls de camera niet goed meer functioneert kan de camera van buitenaf worden gereset naar de fabrieksinstellingen. Aan de kabel van de camera zit hiervoor een reset knop. Druk op dit knopje als de camera is opgestart en houd deze minimaal 10 seconden ingedrukt. De camera is dan alleen nog te bereiken via de UTP netwerkaansluiting.
- Page 9 • Als u hierna nog steeds geen beeld heeft, neem dan contact op met www.alecto.nl. VERTRAGING IN BEELD • Door codering en decodering van het beeld treed er enige vertraging op in het signaal.
-
Page 10: Milieu En Afdanken
Wordt de camera vervangen, lever deze dan in bij uw leverancier of milieustraat; zij zorgen voor een milieuvriendelijke verwerking. VERKLARING VAN CONFORMITEIT De Alecto Camera voldoet aan de essentiële voorwaarden en voorzieningen zoals omschreven in de Europese richtlijn 2014/53/EU. De verklaring van conformiteit is beschikbaar op de website http://DOC.hesdo.com/DVC-255IP-DOC.pdf... - Page 11 SPECIFICATIONS CAMERA Image Sensor 1/3” Color CMOS sensor Display Resolution 1280 x 960 Pixels (1300K Pixels, i.e. 1.3 Megapixel) Lens 3.7 - 14.8mm Mini. Illumination 0.5 Lux Viewing Angle 90 Degree Image Compression H.264 Image Frame Rate 30fps (VGA), 30fps (QVGA) Resolution 1280x960 (VGA), 640x368 (VGA), 320x208 (QVGA) Flip Mirror Images...
-
Page 12: Garantie
HOE TE HANDELEN: Bemerkt u een defect, raadpleeg dan eerst deze gebruiksaanwijzing. Geeft deze hieromtrent geen uitsluitsel, bekijk dan de laatste versie van deze gebruiksaanwijzing via internet. (www.alecto.nl) of raadpleeg de leverancier van deze camera of de serviceafdeling via www.alecto.nl. -
Page 13: Description Du Produit
1 DESCRIPTION DU PRODUIT Cette caméra IP d’Alecto est un moniteur de surveillance, qui convient pour un usage à la fois à l’intérieur et en extérieur. La caméra est résistante à l’eau et devra être installée là où elle n’est pas pleinement exposée à la pluie. L’appareil est souvent utilisé... - Page 14 INSCRIPTION 1. Connexion LAN UTP POUR INSCRIRE LA CAMÉRA 2. Bouton Réinitialisation SUR LE ROUTEUR. 3. Entrée de l’adaptateur 4. Objectif 5. LEDs infrarouges 6. Antenne 1. Connexion LAN UTP Entrée câble UTP pour la connexion avec le routeur. 2. Bouton Reset (réinitialisation) Voir paragraphe 4.
- Page 15 CONNEXION DE CAMÉRA. Utilisez le câble UTP fourni pour connecter la caméra à votre routeur Internet. Connectez la caméra à l’adaptateur (uniquement pour usage à l’intérieur) d’alimentation fourni et insérez l’adaptateur dans une prise secteur murale 230V. La caméra démarrera alors en 30 à 60 secondes. La caméra indiquera cela en en vous disant quel est le statut en anglais.
- Page 16 Méthode 2 : Appuyez sur + sur l’écran de démarrage de l’appli AlectoCAM pour ajouter une caméra. Appuyez à présent sur QR Code. Le scanner du Smartphone ou de la tablette (si pris en charge) sera activé. À présent scannez le QR Code appliqué à la caméra. L’écran Ajouter périphérique s’ouvrira et ici vous pouvez entrer le mot de passé...
- Page 17 POUR MONTER LA CAMÉRA SUR UN ENDROIT FIXE. La caméra peut être montée sur un mur fixe. Attention : Assurez-vous que la caméra est déjà enregistrée au réseau Wi-Fi. Lorsque la caméra est installée et puis connectée au secteur, elle rétablira la connexion avec le réseau.
-
Page 18: Conseils Et Avertissements
RÉINITIALISATION. Lorsque le contact avec la caméra n’est plus possible et que vous ne pouvez plus déterminer l’adresse IP ou si le numéro de port ne correspond plus, vous pouvez réinitialiser de manière externe la caméra pour restaurer les paramétrages par défaut d’usine. La caméra sera alors réglée sur DHCP. -
Page 19: Installation
Lorsque les LEDs IR sont activées, l’écran sera en noir et blanc. • Si vous continuez à ne pas avoir d’image ni de son, veuillez contacter le service client d’Alecto via www.alecto.nl. -
Page 20: Déclaration De Conformité
Si vous remplacez de ce caméra, vous devez retourner l’ancien à votre fournisseur qui s’occupera du recyclage de votre appareil DÉCLARATION DE CONFORMITÉ L’Alecto Caméra satisfait les besoins essentiels et autres éléments relatives comme stipulés par la Directive Européenne 2014/53/EU. La déclaration de conformité est disponible sur le site http://DOC.hesdo.com/DVC-255IP-DOC.pdf... -
Page 21: Caractéristiques De La Caméra
CARACTÉRISTIQUES DE LA CAMÉRA Capteur d’Image 1/3” capteur CMOS couleur Résolution de l’affichage 1280 x 960 pixels (1300K pixels, à savoir 1,3 Méga pixels) Objectif 3.7 - 14.8mm Illumination mini 0.5 Lux Angle de visionnage 90 Degrés Compression d’im. H.264 Débit image 30fps (VGA), 30fps (QVGA) Résolution... - Page 22 COMMENT PROCÉDER : Si vous constatez un défaut, veuillez d’abord vous référer au guide de l’utilisateur. si le manuel ne fournit pas de réponse, contactez votre fournisseur via internet (www.alecto.nl) ou le service client Alecto par téléphone au 073 6411 355.
- Page 23 1 PRODUKTBESCHREIBUNG Diese Alecto IP-Kamera ist ein Überwachungsmonitor und für den Innen- und Außenbereich geeignet. Die Kamera ist spritzwassergeschützt und sollte so installiert werden, dass sie nicht vollständig dem Regen ausgesetzt ist. Das Gerät wird häufig für die Überwachung eines Gartens oder einer Garage benutzt, aber auch für die Überwachung von Babys und Kleinkindern oder Haustieren.
- Page 24 REGISTRIERUNG 1. UTP-LAN-Verbindung DIE KAMERA AM ROUTER REGISTRIEREN. 2. Rückstell 3. Netzeileingang 4. Linse 5. Infrarot-LED 6. Antenne 1. UTP-LAN-Verbindung UTP-Kabeleingang für die Verbindung mit dem Router. 2. Reset-Taste Siehe Abschnitt 4. DIE ALECTOCAM+ APP AUF IHREM SMARTPHONE ODER TABLET REGISTRIEREN.
- Page 25 Es dauert nun 30 bis 60 Sekunden, bis die Kamera startet. Die Kamera zeigt diesen Status in Englisch an. Sobald die Kamera richtig am Router registriert ist, starten Sie die Alecto CAM App auf Ihrem Smartphone oder Tablet. Stellen Sie sicher, dass die Kamera und das Smartphone oder Tablet mit dem selben Netzwerk verbunden sind.
- Page 26 Methode 2: Drücken Sie im Startbildschirm der AlectoCAM auf +, um eine Kamera hinzuzufügen. Jetzt drücken Sie auf QR-Code. Der Scanner des Smartphones oder Tablets (falls unterstützt) wird aktiviert. Jetzt scannen Sie den QR-Code für die Kamera Der Bildschirm Gerät hinzufügen öffnet sich und hier können Sie das Passwort für die Kamera eingeben (“admin”).
- Page 27 DIE KAMERA AN EINER FESTEN STELLE MONTIEREN. Die Kamera kann an einer Wand befestigt werden. Achtung: Stellen Sie sicher, dass die Kamera bereits für das WLAN-Netzwerk registriert ist. Wenn die Kamera installiert ist und anschließend an der Stromversorgung angeschlossen wird, stellt sie erneut eine Verbindung mit dem Netzwerk her.
- Page 28 RESET. Wenn ein Kontakt mit der Kamera nicht länger möglich ist und Sie nicht mehr bestimmen können, warum die IP-Adresse oder Portnummer nicht mehr übereinstimmt, können Sie die Kamera extern zurückstellen, um die Werkseinstellungen wiederherzustellen. Hierfür ist eine Reset-Taste am Kabel der Kamera angebracht. Halten Sie diese Taste nach dem Einschalten der Kamera für mindestens 10 Sekunden gedrückt.
-
Page 29: Wartung
Umgebungslichtverhältnissen kann der Bildschirm anfangen zu blinken. Sie können dies beseitigen, indem Sie das Umgebungslicht verstärken oder reduzieren. Wenn die IR-LED aktiviert sind, ist der Bildschirm schwarzweiß. • Sollten Sie immer noch keine Bilder, wenden Sie sich bitte an den Kundenservice von Alecto: www.alecto.nl. - Page 30 Falls das Kamera ausgetauscht werden muss, geben Sie es Ihrem Händler zurück; er gewährleistet eine umweltfreundliche Entsorgung. KONFORMITÄTSERKLÄRUNG Das Alecto Kamera stimmt mit allen Anforderungen und sonstigen Vorschriften der Europäischen Richtlinie 2014/53/EU überein. Die Konformitätserklärung ist auf der Website http://DOC.hesdo.com/DVC-255IP-DOC.pdf einsehbar.
- Page 31 TECHNISCHE DATEN DER KAMERA Bildsensor 1/3” CMOS-Farbsensor Displayauflösung 1280 x 960 Pixel (1300K Pixel,das heißt, 1.3 Megapixel) Linse 3.7 - 14.8mm Mini. Beleuchtung 0,5 Lux Sichtwinkel 90 Grad Bildkomprimierung H.264 Bildrate 30fps (VGA), 30fps (QVGA) Auflösung 1280x960 (VGA), 640x368 (VGA), 320x208 (QVGA) Spiegelbilder Vertikal horizontal Lichtfrequenz...
- Page 32 GARANTIE Sie erhalten für Alecto IP-Kamera eine Garantie von 24 Monaten ab Kaufdatum. Wähend dieses Zeitraums garantieren wir die kostenlose Reparatur von Schäden, die durch Material- und Verarbeitungsfehlern verursacht werden. Sie unterliegen alle der abschließenden Bewertung des Importeurs. VORGEHENSWEISE: Wenn Sie Schäden bemerken, schlagen Sie zunächst in der Bedienungsanleitung nach.
-
Page 33: Product Description
1 PRODUCT DESCRIPTION This Alecto IP camera is a security monitor, suitable for both indoor and outdoor use. The camera is splash proof and should be installed where it’s not fully exposed to rain. The device is often used for monitoring a garden or garage, but also for observing babies and small children or pets. - Page 34 REGISTRATION 1. UTP LAN connection TO REGISTER THE CAMERA 2. Reset button TO THE ROUTER. 3. Adaptor input 4. Lens 5. Infra-red LEDs 6. Antenna 1. UTP LAN connection UTP cable input for the connection with the router. 2. Reset button See paragraph 4.
-
Page 35: Camera Connection
CAMERA CONNECTION. Use the supplied UTP cable to connect the camera to your internet router. Connect the camera to the supplied adaptor and insert the adaptor (only for indoor use) into a 230V mains wall socket. It will now take 30 to 60 seconds for the camera to start-up. The camera will indicate this by telling you what the status is in English. - Page 36 Method 2: Press + in the start screen of the AlectoCAM app to add a camera. Now press QR Code. The scanner of the smartphone or tablet (if supported) will be activated. Now scan the QR Code applied to the camera. The screen Add camera will open and here you can enter the password of the camera (“admin”).
- Page 37 TO MOUNT THE CAMERA ON A FIXED SPOT. The camera can be mounted onto a fixed wall. Attention: Make sure the camera is already registered to the Wi-Fi network. When the camera is installed and then connected to the mains, it’ll re-establish the connection with the network.
-
Page 38: Tips And Warnings
RESET. When contact with the camera is no longer possible and you can no longer determine what the IP address or the port number no longer corresponds, you can externally reset the camera to restore the default factory settings. The camera will then be set to DHCP. For this, a reset button is placed on the cable of the camera. -
Page 39: Maintenance
When the IR LEDs are activated, the screen will be black/white. • If you still see no images, please contact the service department of Alecto via www.alecto.nl. IMAGE DELAY • Because of coding and decoding of the images, there will be a slight delay in the signal. -
Page 40: Declaration Of Conformity
When replacing this camera, please return it to the supplier to ensure environment-friendly processing. DECLARATION OF CONFORMITY The Alecto camera meets the essential requirements and other relevant provisions as stipulated by the European Guideline 2014/53/EU. The declaration of conformity is available on the website: http://DOC.hesdo.com/DVC-255IP-DOC.pdf... - Page 41 SPECIFICATIONS CAMERA Image Sensor 1/3” Color CMOS sensor Display Resolution 1280 x 960 Pixels (1300K Pixels, i.e. 1.3 Megapixel) Lens 3.7 - 14.8mm Mini. Illumination 0.5 Lux Viewing Angle 90 Degree Image Compression H.264 Image Frame Rate 30fps (VGA), 30fps (QVGA) Resolution 1280x960 (VGA), 640x368 (VGA), 320x208 (QVGA) Flip Mirror Images...
-
Page 42: Warranty
HOW TO HANDLE: If you notice any defect, first refer to the user’s manual. If the manual provides no definite answer, please contact the supplier of this camera via internet (www.alecto.nl) or contact customer service of Alecto: www.alecto.nl. THE WARRANTY BECOMES NULL AND VOID: In case of improper use,... - Page 44 Service Help WWW.ALECTO.NL SERVICE@ALECTO.NL Hesdo, Australiëlaan 1 5232 BB, ‘s-Hertogenbosch The Netherlands v3.0 Service WWW.ALECTO.NL SERVICE@ALECTO.NL Help Hesdo, Australiëlaan 1, 5232 BB, The Netherlands ‘s-Hertogenbosch, v3.0 V1.1...
