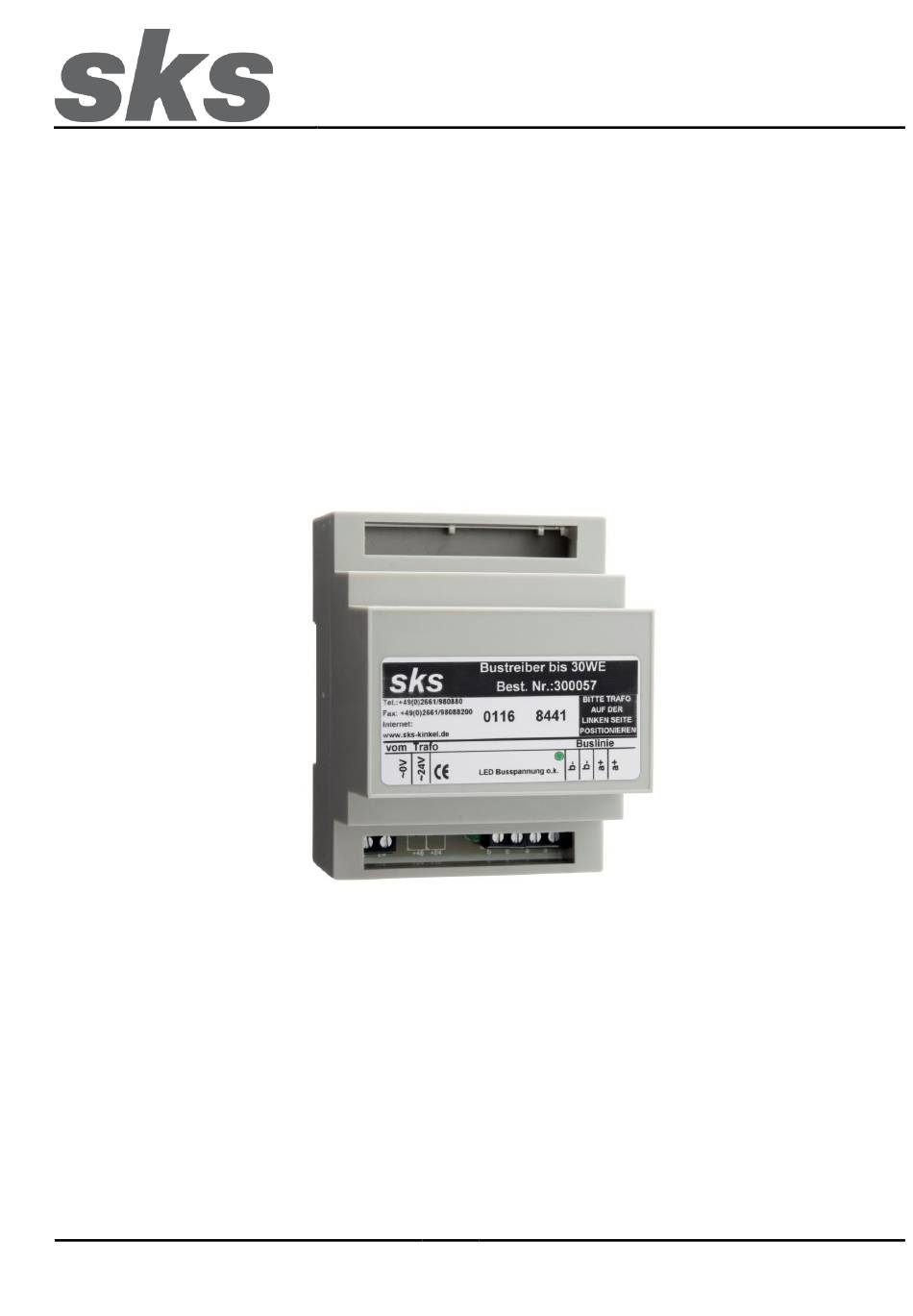

- Page 1 Installationsanleitung Installation instructions 300057 Bustreiber Bis zu 30 Innensprechstellen SKS-Kinkel Elektronik GmbH Version: 1.0 Support-Hotline: +49 (0) 2661-98088-112 E-Mail: support@sks-kinkel.de Dokument Art. Nr. 97008700...
-
Page 2: Installation

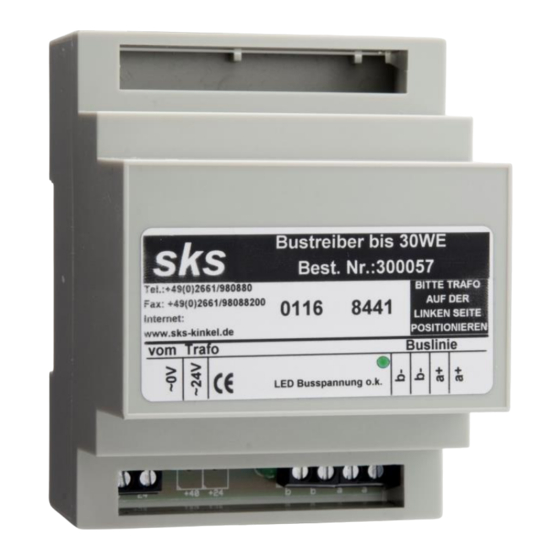

Buslinie (max. 30 Sprechstellen) Beschreibung Der Bustreiber 300057 wird vom Transformator 300035 (4502-A) versorgt und wird in Audio Sprechanlagen für bis zu 30 Innensprechstellen eingesetzt. Bei Audio Sprechanlagen über 30 Innensprechstellen muss der Artikel 300089 Basis Kompaktnetzteil verwendet werden. An die Klemmen a+/b- wird die Buslinie angeschlossen. Das Gesamtleitungsnetz darf 1,5 km nicht überschreiten. - Page 3 SKS-Kinkel Elektronik GmbH 300057 Bustreiber Struktur und Verdrahtungsplan Support-Hotline: +49 (0) 2661-98088-112 - 3 - Version: 1.0 E-Mail: support@sks-kinkel.de Dokument Art. Nr. 97008700...
- Page 4 Auflagen enthalten. Service und Support Unser Supportteam steht Ihnen mit Rat und Tat zur Seite und kümmert sich um Ihre Anliegen. Unser SKS-Support ist für Sie per E-Mail und Telefon erreichbar. Bitte geben Sie stets eine möglichst genaue Fehlerbeschreibung, Projektbezeichnung, Ihren Namen und Ihre Kundennummer mit an.
- Page 5 SKS-Kinkel Elektronik GmbH 300057 BUS driver 300057 BUS driver For up to 30 indoor stations Installation Electrical shock hazard to persons. Danger of burns, damage to device and malfunctions. Observe VDE 0100 and VDE 0800 guidelines during installation. (Germany) Counter measures: ...
-
Page 6: Technical Data
Description The BUS driver 300057 is supplied with power by the Transformer 300035 (4502-A) and is used in audio plants for up to 30 indoor stations. In audio plant with more than 30 indoor stations the Article 300089 basic compact power supply must be used The BUS line is connected to terminals a+/b-. - Page 7 SKS-Kinkel Elektronik GmbH 300057 BUS driver Structure an wiring plan Support-Hotline: +49 (0) 2661-98088-112 - 7 - Version: 1.0 E-Mail: support@sks-kinkel.de Document art. no. 97008700...
-
Page 8: Warranty
We have checked the content of this document to verify that it corresponds to the hard- and software described herein. There may, however, be deviations and SKS-Kinkel GmbH may not be held liable for a lack of conformity. The information in this document is checked regularly and necessary changes are made in subsequent issues. - Page 9 SKS-Kinkel Elektronik GmbH 300057 Bustreiber Anhang, appendix Support-Hotline: +49 (0) 2661-98088-112 - 9 - Version: 1.0 E-Mail: support@sks-kinkel.de Dokument Art. Nr. 97008700...
- Page 10 SKS-Kinkel Elektronik GmbH 300057 Bustreiber Notizen, notes Support-Hotline: +49 (0) 2661-98088-112 - 10 - Version: 1.0 E-Mail: support@sks-kinkel.de Dokument Art. Nr. 97008700...
