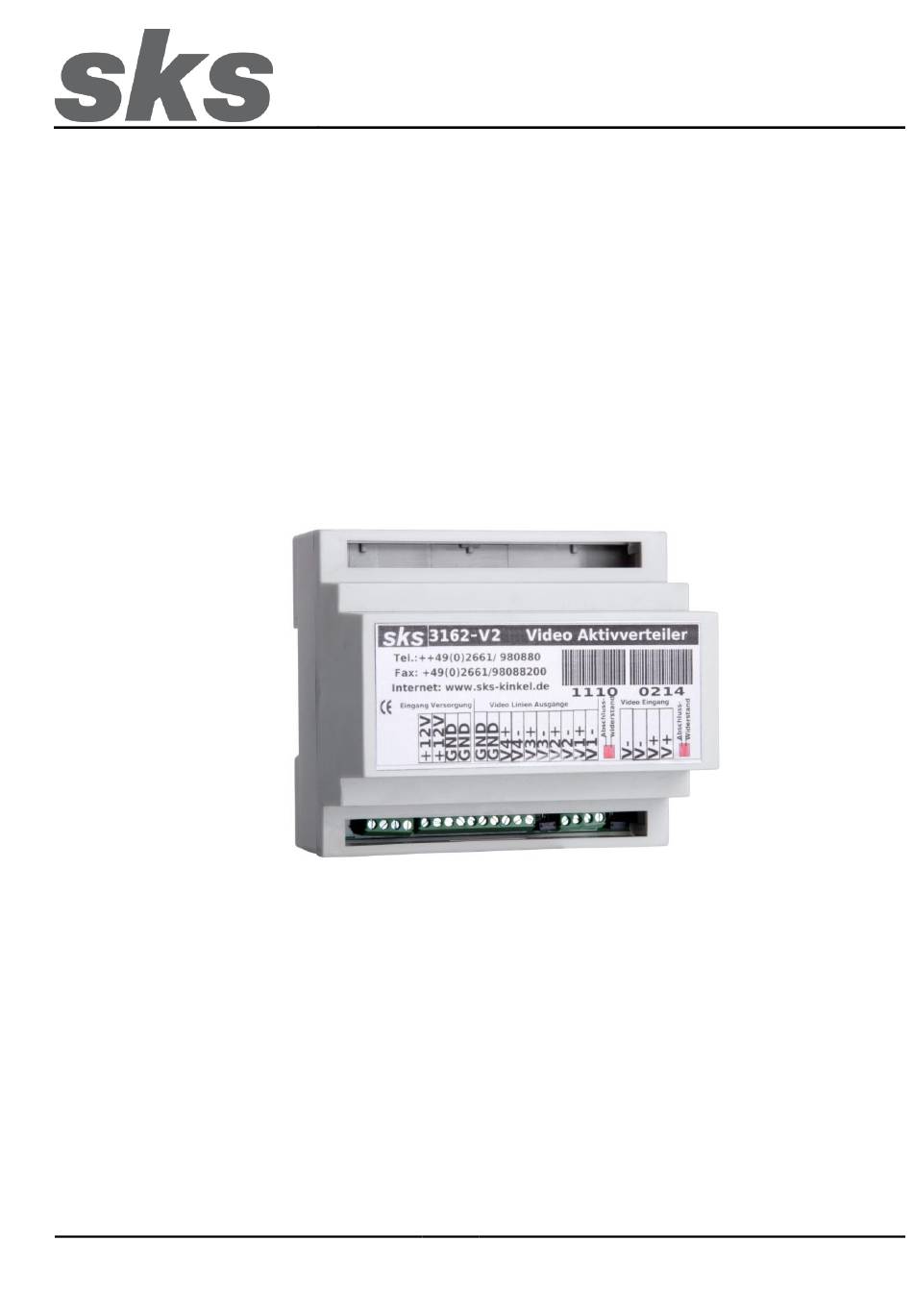

- Page 1 Installationsanleitung Installation instructions Instructions d'installation 300040 (3162-V2) Aktivverteiler SKS-Kinkel Elektronik GmbH Version: 2.2 Support-Hotline: +49 (0) 2661-98088-112 E-Mail: support@sks-kinkel.de Dokument Art. Nr. 97000702...
-
Page 2: Installation
SKS-Kinkel Elektronik GmbH 300040 (3162-V2) Active distributor Installation Gefahr für Personen durch einen elektrischen Schlag. Verbrennungsgefahr, Geräteschäden und Fehlfunktionen. Bei der Installation sind die Richtlinien der VDE 0100 und VDE 0800 einzuhalten. (Deutschland) Gegenmaßnahmen: Schalten Sie zu Beginn der Arbeiten alle Spannungsführenden Leitungen frei. - Page 3 SKS-Kinkel Elektronik GmbH 300040 (3162-V2) Active distributor Technische Daten Elektrische Daten Spannungsversorgung 12VDC Stromaufnahme 180mA Max. Offsetspannung am Ausgang gegen GND 4,5V Offsetspannung am Eingang 0 - 6,0V Max. Amplitude am Eingang 2,5Vss Allgemeines Temperatur -10°C bis +55°C Feuchtigkeit 20% bis 90% nicht kondensierend Gehäuse...
- Page 4 SKS-Kinkel Elektronik GmbH 300040 (3162-V2) Active distributor Strukturplan Support-Hotline: +49 (0) 2661-98088-112 - 4 - Version: 2.2 E-Mail: support@sks-kinkel.de Dokument Art. Nr. 97000702...
- Page 5 SKS-Kinkel Elektronik GmbH 300040 (3162-V2) Active distributor Verdrahtungsplan Support-Hotline: +49 (0) 2661-98088-112 - 5 - Version: 2.2 E-Mail: support@sks-kinkel.de Dokument Art. Nr. 97000702...
- Page 6 Auflagen enthalten. Service und Support Unser Supportteam steht Ihnen mit Rat und Tat zur Seite und kümmert sich um Ihre Anliegen. Unser SKS-Support ist für Sie per E-Mail und Telefon erreichbar. Bitte geben Sie stets eine möglichst genaue Fehlerbeschreibung, Projektbezeichnung, Ihren Namen und Ihre Kundennummer mit an.
- Page 7 SKS-Kinkel Elektronik GmbH 300040 (3162-V2) Active distributor 300040 (3162-V2) Active Distributor Installation Electrical shock hazard to persons. Danger of burns, damage to device and malfunctions. Observe VDE 0100 and VDE 0800 guidelines during installation. (Germany) Counter measures: Before beginning any work, deactivate and disconnect all energized electrical wires.
-
Page 8: Technical Data
SKS-Kinkel Elektronik GmbH 300040 (3162-V2) Active distributor Description The active distributor distributes the video signal to up to 4 risers. The outputs and inputs are built symmetrically and the positive video signal (+) may not be confused with the negative video signal (-). Every riser and/or every output must be equipped with a 75Ohm load resistor. - Page 9 SKS-Kinkel Elektronik GmbH 300040 (3162-V2) Active distributor Structure plan Support-Hotline: +49 (0) 2661-98088-112 - 9 - Version: 2.2 E-Mail: support@sks-kinkel.de Document art. no. 97000702...
- Page 10 SKS-Kinkel Elektronik GmbH 300040 (3162-V2) Active distributor Wiring plan Support-Hotline: +49 (0) 2661-98088-112 - 10 - Version: 2.2 E-Mail: support@sks-kinkel.de Document art. no. 97000702...
-
Page 11: Warranty
We have checked the content of this document to verify that it corresponds to the hard- and software described herein. There may, however, be deviations and SKS-Kinkel GmbH may not be held liable for a lack of conformity. The information in this document is checked regularly and necessary changes are made in subsequent issues. - Page 12 SKS-Kinkel Elektronik GmbH 300040 (3162-V2) Distributor actif 300040 (3162-V2) Distributeur actif Installation Danger d'électrocution pour les personnes. Risque de brûlure, dommages à l’appareil et dysfonctionnements. Les directives de la VDE 0100 et de la VDE 0800 doivent être respectées lors de l’installation. (Allemagne) Contre-mesures°:...
-
Page 13: Caractéristiques Techniques
SKS-Kinkel Elektronik GmbH 300040 (3162-V2) Distributor actif Description Le répartiteur actif répartit le signal vidéo sur 4 colonnes montantes. Les entrées et les sorties sont de structure symétrique et le signal vidéo positif (+) ne doit pas être confondu avec le signal vidéo négatif (-). Chaque colonne montante ou sortie doit être dotée d’une résistance terminale de 75 Ohms. - Page 14 SKS-Kinkel Elektronik GmbH 300040 (3162-V2) Distributor actif Schéma structurel Support-Hotline: +49 (0) 2661-98088-112 - 14 - Version: 2.2 E-Mail: support@sks-kinkel.de Document art. no. 97000702...
- Page 15 SKS-Kinkel Elektronik GmbH 300040 (3162-V2) Distributor actif Schéma de câblage Support-Hotline: +49 (0) 2661-98088-112 - 15 - Version: 2.2 E-Mail: support@sks-kinkel.de Document art. no. 97000702...
-
Page 16: Instructions D'élimination
SKS-Kinkel Elektronik GmbH 300040 (3162-V2) Distributor actif Service Les dispositions légales appliquent pour la garantie (voir. aussi notre accompagnement ou en ligne à www.sks- kinkel.de/agb/ conditions et termes récupérables et visibles) Règlement de la garantie Nous offrons à nos clients et les électriciens un développement simplifié en cas de garantie. Mais notez nos conditions pour la vente et la livraison sur notre site ou contactez notre hotline SKS-Support. - Page 17 SKS-Kinkel Elektronik GmbH 300040 (3162-V2) Aktivverteiler, active ditributor, distributor actif Notizen, notes, remarques Support-Hotline: +49 (0) 2661-98088-112 - 17 - Version: 2.2 E-Mail: support@sks-kinkel.de Dokument Art. Nr. 97000702...
