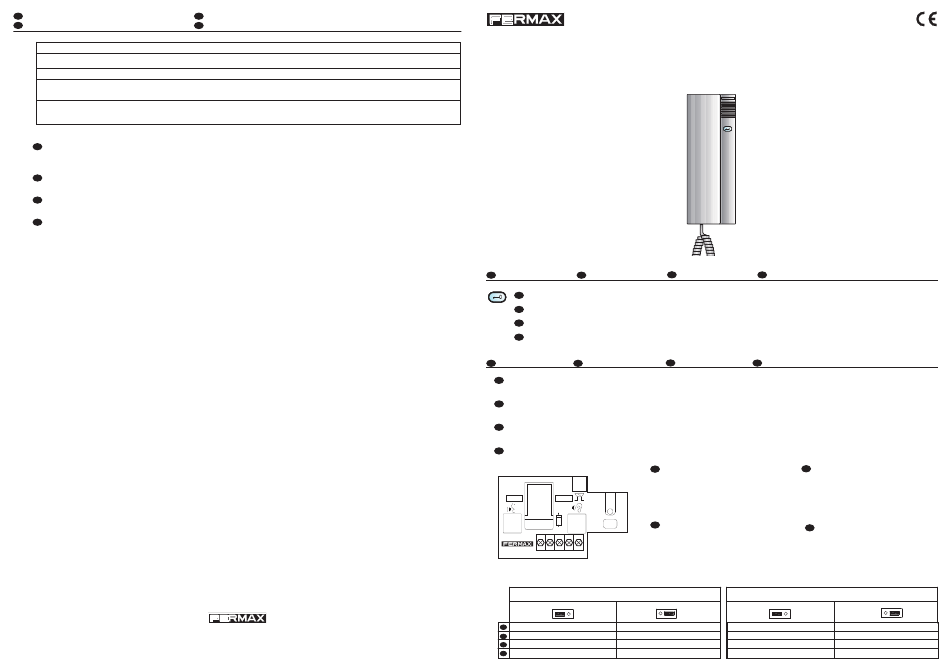

Fermax Citymax Universal Quick Start Manual

E EN
CARACTERISTICAS TÉCNICAS
F
CARACTÉRISTIQUES TECHNIQUES
Llamada Electrónica - Electronic call - Appel Electronique- Elektronischer Anruf
Llamada Zumbador - Buzzer call - Appel par ronfleur - Summer Rufton
Altavoz - Speaker - Haut-parleur - Lautsprecher
Micrófono - Microphone - Microphone - Mikrofon:
Resist. dinámica 50 Ω - Dinamic Resist. 50 Ω - Résistance dynamique 50 Ω - Dynamischer Widerstand 50 Ω .
Temperatura de funcionamiento - Working Temperature
Température de fonctionnement - Betriebstemperatur
E
Los niveles de audio del teléfono Universal pueden variar ligeramente con respecto al teléfono original.
Un teléfono descolgado o averiado en cualquier vivienda de la instalación puede causar que el nivel de audio baje
considerablemente.
EN The audio levels in Universal telephone may vary respect to the original one.
Audio level can be reduced if any telephone of the installation is not well hanged or is damaged.
F Le niveau du volume du poste peut varier légèrement par rapport au poste d'origine.
Un poste décroché ou abîmé dans l'un des appartements de l'installation peut provoquer une réduction du niveau audio.
D Die Tonstarke des Universaltelefons kann leicht von der des Originaltelefons abweichen.
Ein aufgehobenes oder beschädigtes Telefon in jeder Wohnung kann der Ursache für die Senkung der Lautstärke sein.
Avda. Tres Cruces, 133 • 46017 Valencia (España)
Telf. 96 317 80 00 • Fax 96 377 07 50
Telf. Export: 00 34 96 317 80 02
www.fermax.com• fermax@fermax.com
TECHNICAL FEATURES
D
TECHNISCHE EIGENSCHAFTEN
8 ÷ 14 Vac 50-60Hz.
Electret
Cod. 94120b V 02_14
8÷12 Vpp
1.75" 16 Ω.
-5, +40ºC
23, +104ºF
E
BOTONES
E
Botón de abrepuertas: pulsar este botón para abrir la puerta.
EN
Lock release button: press this button to activate the electric lock.
F
Bouton-poussoir de la gâche électrique: la gâche électrique est activée en appuyant sur ce bouton.
D
Türöffnungstaste: Drücken dieser Taste die Türöffnung ausgelöst.
E
CONEXIONES
E Haga coincidir las conexiones del Teléfono Universal con las correspondientes del teléfono a sustituir según la tabla de
equivalencias.
EN The Universal telephone can be easily and quickly installed. Just connect the terminals matching them with the symbols
listed in table.
F
Le poste permet une installation simple et rapide. Il suffit de connecter les terminaux indiqués en les faisant coïncider avec
les symboles correspondants du tableau imprimé sur la boîte.
D Verbinden Sie einfach die angegebenen Drähte, in dem Sie diese mit den Zeichen der auf der Verpackung aufgedruckten
Tabelle vergleichen.
- +
J1
- +
PT1
CN1
101CI07A
1 2
-
E Masa común
Common ground
EN
Masse commune
F
Anlagenbetrieb mit masse
D
Teléfono - Telephone - Poste - Telefon
Citymax Citymax Citymax
Citymax Citymax
UNIVERSAL - UNIVERSEL UNIVERSAL - UNIVERSEL
UNIVERSAL - UNIVERSEL UNIVERSAL - UNIVERSEL UNIVERSAL - UNIVERSEL
Ref.8039
EN F
BUTTONS BOUTONS
EN F
CONNECTIONS CONEXIONES
• • • • • E
:
1: Abrepuertas y alimentación micrófono.
2: Micrófono Teléfono.
E Z
3: Masa común.
P1
4: Hilo de Llamada.
J2
6: Altavoz Teléfono.
• • • • •
PT2 VR1 EN :
- +
1: Door-opener and microphone supply.
2: Telephone Microphone.
3: Common earth.
3 4 6
4: Call Wire.
6: Telephone Speaker.
J1
+
Masas separadas
Non-common ground
Masses séparées
Anlagenbetrieb mit Plus
D
TASTE
D
VERBINDUNGEN
• • • • •
F
:
1: Gâche électrique et alimentation microphone.
2: Microphone du poste.
3: Masse commune.
4: Fil d'appel.
6: Haut-parleur du poste.
• • • • •
D
:
1: Türöffner und Stromversorgung Mikrophon.
2: Telefonmikrofon.
3: Erdung.
4: Rufkabel.
6: Telefonlautsprecher.
J2
Z
E
Llamada electrónica Llamada zumbador
Buzzer call
Electronic call
Appel par ronfleur
Électronique appel
Elektronischer Rufton Summer-rufton
