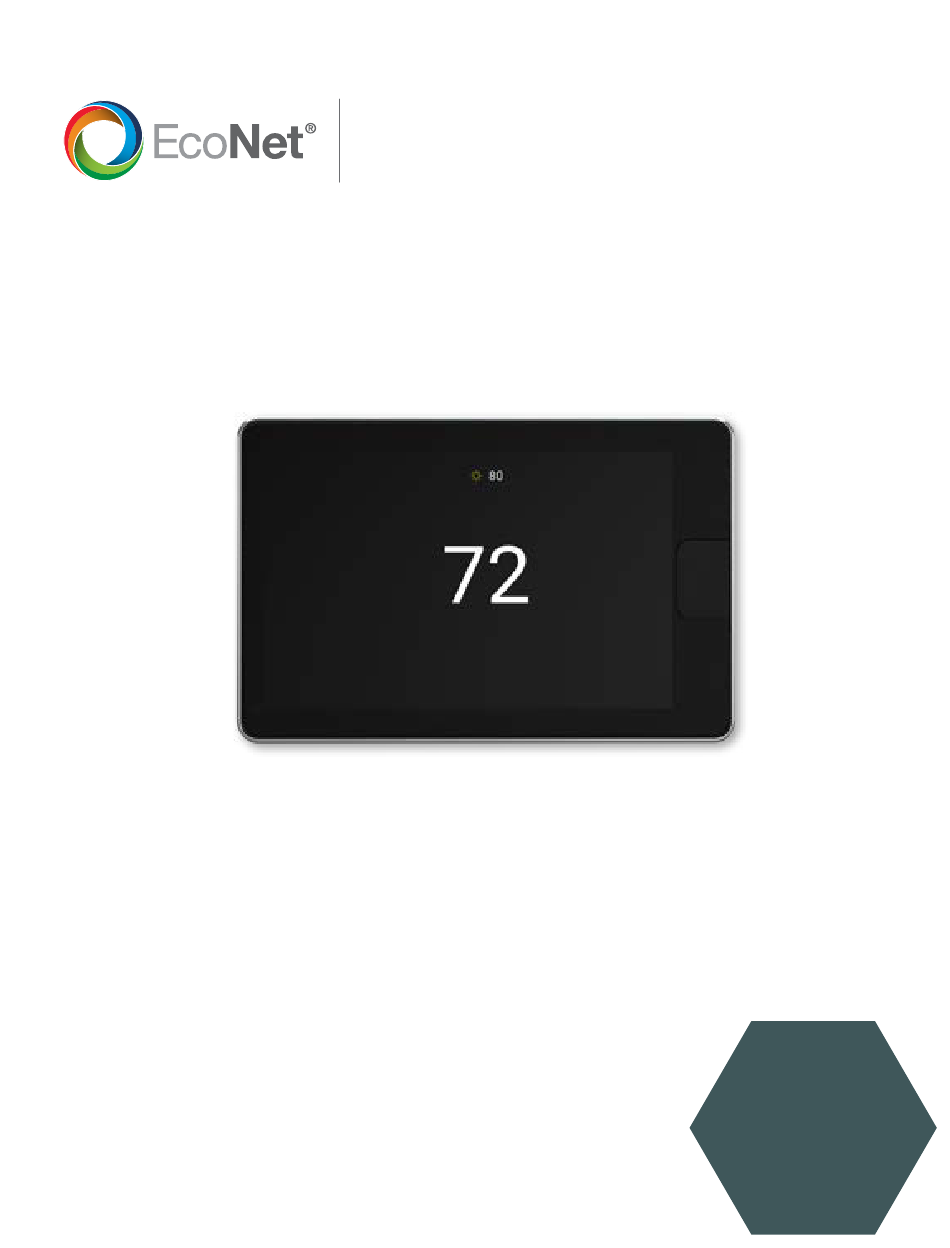

- Page 1 Smart Thermostat User Guide Model: UETST700SYS CLICK HERE CLIQUEZ ICI TO VIEW THE SMART THERMOSTAT USER GUIDE IN FRENCH POUR CONSULTER LE GUIDE D’UTILISATION DU THERMOSTAT INTELLIGENT EN ANGLAIS...
-
Page 2: Table Of Contents
Mounting EcoNet Smart Thermostat ....................... 26 Wiring Remote Temperature Sensor ....................... 27 Installer Settings ...........................28–31 Furnace Settings ..........................28–29 How to Connect a Ventilator to an EcoNet HVAC System ................. 30 AC/HP Settings ..........................30 Thermostat Settings ..........................31 Air Handler Settings ..........................32 Caring for your Thermostat ......................... -
Page 3: Items Included In The Box
EcoNet Smart Thermostat User Guide The EcoNet Smart Thermostat is an easy-to-use programmable thermostat that provides complete control over ® your home’s smart air and water comfort systems. It’s smart enough to alert you when an issue is detected, yet it’s designed to be simple to operate with an intuitive touchscreen interface. -
Page 4: Homescreen Overview
Tap to navigate to Mode selection screen Shows the current temperature (auto/heat/cool/e-heat/fan/off) inside your home Menu Tap to navigate to the full Menu where you can change basic settings, customize your schedule and more > Return to Table of Contents EcoNet Smart Thermostat User Guide ®... -
Page 5: Icons To Become Familiar With
Frost Night Night Rain Windy Raining Thunders Thunderstorm Snowing Freezing Rain Mist Partly Rainy Smoke Snowing Sunny Sunny Storms Windy # 8 Clear Night Light Rain Smoke Smoke > Return to Table of Contents EcoNet Smart Thermostat User Guide ®... -
Page 6: Standby Screen
The motion sensor will automatically wake the thermostat and activate the home screen as you approach. The standby screen can be turned off by disabling the back-light under basic settings (Menu > Settings > Basic) > Return to Table of Contents EcoNet Smart Thermostat User Guide ®... -
Page 7: System Modes
System Modes The EcoNet Smart Thermostat will call for heat or cool based on the current settings and temperature. Cooling and heating equipment may have a delay period before operation is enabled. The delay can be up to 5 minutes (if the mode was changed right after equipment turns off). - Page 8 BACK Basement UNITS If you have an EcoNet Zoning System and the EcoNet Zone Control heat Zone 3 set point is set to 50°F (10°C) or the cool set point is set to 92°F (33°C), the Zone Control will default to Off.
- Page 9 Group 1 Away Outside Temp Selection? T957_O Low Refrigerant Pressure Internet Away Home Home status: Setting airflow CFM: 840 Refrigeration Cooling to Dining Room BACK BACK Basement UNITS > Return to Table of Contents EcoNet Smart Thermostat User Guide ®...
-
Page 10: Connecting To Wifi
WiFi network. 2. Select ‘Create Account’ and follow the instructions. 3. On the EcoNet Smart Thermostat, tap the WiFi icon in the top right corner of the home screen (See Fig. 1). 4. Select ‘Get Started’ (See Fig. 2). 5. When ‘Ready to Connect’ appears, use the EcoNet App to complete the setup process (See Fig. 3). -
Page 11: Weather
Tap the weather icon on the home screen to display local weather conditions and view the hourly and daily forecasts. The weather will be based on the current location or ZIP code used when creating your EcoNet account. Current Weather Conditions... -
Page 12: Menu Options
(cooling or heating) in order for the system to switch to that mode. The default is 5 minutes. The setting is configurable between 5 and 60 minutes. > Return to Table of Contents EcoNet Smart Thermostat User Guide ®... -
Page 13: Settings
Room Sensor Selection – You can wire a remote 10K temperature sensor* to the EcoNet Smart Thermostat. If a remote temperature sensor is connected, you can choose to use the remote sensor, internal sensor on the Smart Thermostat or an average between the two for current indoor temperature. - Page 14 Dehumidify Drain Timer – At the end of a cooling cycle, if set, the continuous fan setting will be turned off for the selected amount of time in order to drain water from the indoor coil. > Return to Table of Contents EcoNet Smart Thermostat User Guide ®...
-
Page 15: How To Test A Humidifier
Note: If your system is in Cool or Heat when placed into Away mode your system will only manage to the respective Away set point. > Return to Table of Contents EcoNet Smart Thermostat User Guide ®... -
Page 16: Settings > Vacation
Dining Room Configure individual ‘Away’ settings for each zone from the EcoNet Zone Control or through the EcoNet App. From the respective Zone Control unit, tap Menu > Away to configure the unique ‘Away’ set point for a particular zone. - Page 17 Zoning Settings. Away Vacation Note: System level Zone Settings are only accessible through the EcoNet Smart Thermostat Refrigeration and not through the EcoNet Zone Controls. Temperature changes to individual zones can be made BACK BACK Dining Room Installer...
-
Page 18: Schedules
Basement UNITS Schedule’ on the home screen. If you have an EcoNet Zoning System you can set a unique schedule for each Zone by tapping Menu > Schedule from each respective Zone Control unit. > Return to Table of Contents... -
Page 19: Status
Suction Line Temp …………… 61.1° Saturated Suction Temp ……… 51° Suction Pressure ……………… 145 PSIG Home Away status: Setting airflow CFM: 840 Refrigeration Cooling to Dining Room BACK BACK BACK Basement UNITS > Return to Table of Contents EcoNet Smart Thermostat User Guide ®... - Page 20 Status (con’t) If you have an EcoNet Zoning System, see below: Zoning Status (Menu > Status > Zoning) Basic Settings Status Zone 3 Zone 4 Backlight Enabled? Group 1 Away The Zoning Status displays the current state of every zone showing set point,...
-
Page 21: Service
Away Outside Temp Selection? T957_O Low Refrigerant Pressure Internet Air Filter 55% used • Air Filter – If a common ‘media’ filter is used, our EcoNet system is smart Home Away Humidifier Pad 12 months 12 left enough to detect and alert you when it is time to replace the air filter. You can... - Page 22 Away Additionally, the WiFi and App Support phone number is permanently stored for status: Setting airflow CFM: 840 Refrigeration easy access. EcoNet Support is available for help with WiFi connectivity, App Wi-Fi and App Support: 800-434-2794 Cooling to BACK BACK...
-
Page 23: Water Heating
Water Heating If an EcoNet Enabled water heater is connected to the system, you will see a Installer Checkout Basic Settings Menu Zone 3 Zone 4 Water Heating icon under Menu. Backlight Enabled? Zoning System Test Linearize Dampers Resume Schedule... -
Page 24: Econet Smart Thermostat Installation Instructions
• Close to or in a frequently used room, preferably on an inside wall Decide if you want to use the adapter plate with your new EcoNet Smart Thermostat. The adapter plate is useful if you want to hide marks or holes left by your previous thermostat. -
Page 25: Wiring Considerations
The devices on the ends should have only one set of wires to it. The order of the devices in the network is not specified except the EcoNet Smart Thermostat should be at one end of the network. -
Page 26: Mounting Econet Smart Thermostat
4. Position the back plate of your EcoNet Smart Thermostat on your wall, using the built-in level to make sure it’s straight. Mark the mounting holes on your wall in pencil. -
Page 27: Wiring Remote Temperature Sensor
Wiring Remote Temperature Sensor The EcoNet Smart Thermostat is optimized to work with the Aprilaire 8051 Temperature Sensor (10K thermistor). Use the S1 and S2 terminals on the wall plate terminal block. Only one remote temperature sensor can be supported. -
Page 28: Installer Settings
High, High: airflow to run if the G terminal is activated. To be used for add-on accessories (like ventilators) that are wired to the furnace G terminal and wish to run the blower. > Return to Table of Contents EcoNet Smart Thermostat User Guide ®... - Page 29 160 º Max. Furnace Capacity: 100%, (1029 CFM) Note: This only adjusts the EcoNet Smart Thermostat’s control settings and does not convert the actual Gas Furnace to operate with Propane. You must use the proper orifice kit for the model BACK Furnace installed.
-
Page 30: Ac/Hp Settings
One must use the ventilator’s wall control in the traditional manner, except only wire the ventilator control to the G terminal of the furnace (do not wire to the Y or W terminals). In the EcoNet furnace setup menu, change the G Input Fan Control to a fan speed that is desirable to run with the ventilator. -
Page 31: Thermostat Settings
• 1-60 min: The number of minutes the system will keep the Aux Heat from coming on even when the space temperature goes beyond 1 degree. Filter Check Hour – The time of day when the EcoNet Smart Thermostat will check the air filter status. -
Page 32: Air Handler Settings
Note: When significant changes are made to the EcoNet system a complete power cycle is required. Control board replacements, upgrading from a non-communicating outdoor unit to a communicating outdoor unit and the addition of zoning require the thermostat be reset to factory defaults, followed by a power cycle to all equipment. -
Page 33: Amazon Alexa Enabled Devices
• Clicking on “Discover Devices” in the Smart Home section in the Alexa app • Ask Alexa to discover your EcoNet Thermostat by saying, “Alexa, discover my devices” 7. Under “Smart Home” in your Alexa app, you should see your EcoNet Smart Thermostat in the list of discovered devices. -
Page 34: Regulatory And Warranty Information
WiFi broadband internet make changes without notice. connection required. Download the EcoNet App from the App Store or Google Play to set up your EcoNet Smart Thermostat. Receipt of notifications depend on home WiFi set Printed in the U.S.A. • 11/19 Form No. M22-1025 Rev. 1 WiFi broadband internetconnection required. - Page 35 Guide d’utilisation du thermostat intelligent Modèle : UETST700SYS...
