STEINEL FE 8100 Quick Start Manual

i
9540600
1
FE 8100
2
DEUTSCH
Gerätebeschreibung

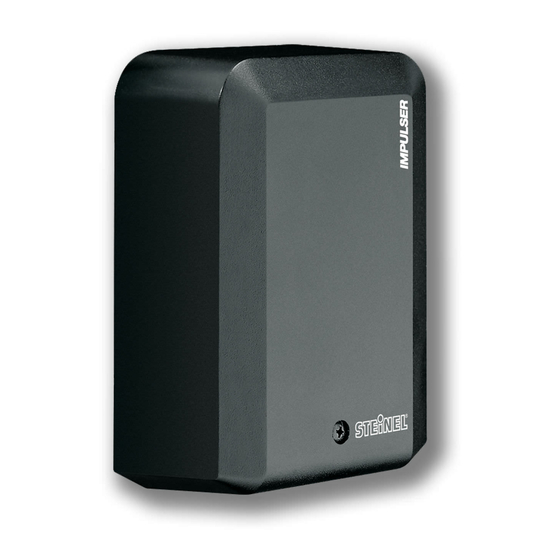

Der FE 8100 empfängt Funksignale von bis zu 8 STEINEL-Funk-Sendern mit verschiedenen Adressen und
schaltet dann den angeschlossenen Verbraucher (z. B. eine Leuchte). Der Funk-Empfänger reagiert nur auf
Sender, die ihm vorher zugeordnet worden sind. Weitere Informationen zur Einstellung von Sendern und
Empfängern entnehmen Sie bitte der Anleitung IMPULSER-System.
Sicherheitshinweise
I Vor allen Arbeiten am Gerät die Spannungszufuhr unterbrechen!
I Bei der Montage muss die anzuschließende elektrische Leitung spannungsfrei sein. Daher als Erstes
Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen.
I Bei der Installation des Gerätes handelt es sich um eine Arbeit an der Netzspannung. Sie muss daher
durch einen Fachmann nach den landesüblichen Installationsvorschriften und Anschlussbedingungen
durchgeführt werden. ( D - VDE 0100, A -ÖVE-ÖNORM E8001-1,
I Beachten Sie bitte, dass der Funk-Empfänger mit einem 10 A-Leitungsschutzschalter abgesichert
werden muss. Die Netzzuleitung darf max. einen Durchmesser von 10 mm haben.
I Der Funk-Empfänger darf nicht verwendet werden, falls es durch den unbeaufsichtigten Betrieb des
angeschlossenen Verbrauchers zu einer Gefährdung kommen könnte.
I Nur Original-Ersatzteile verwenden
I Gerät nicht selbst zerlegen. Die Reparatur darf nur durch eine Fachwerkstatt durchgeführt werden.
a a
–

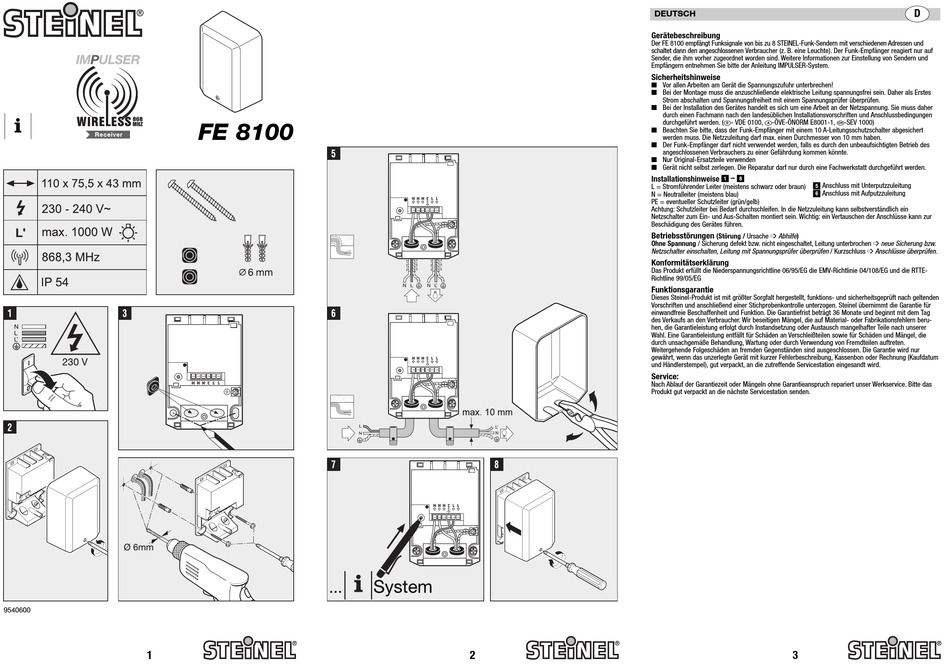

Installationshinweise 1 8
L = Stromführender Leiter (meistens schwarz oder braun) a Anschluss mit Unterputzzuleitung
5
a Anschluss mit Aufputzzuleitung
N = Neutralleiter (meistens blau) 6
PE = eventueller Schutzleiter (grün/gelb)
Achtung: Schutzleiter bei Bedarf durchschleifen. In die Netzzuleitung kann selbstverständlich ein
Netzschalter zum Ein- und Aus-Schalten montiert sein. Wichtig: ein Vertauschen der Anschlüsse kann zur
Beschädigung des Gerätes führen.
Betriebsstörungen (Störung / Ursache ➩ Abhilfe)
Ohne Spannung / Sicherung defekt bzw. nicht eingeschaltet, Leitung unterbrochen ➩ neue Sicherung bzw.
Netzschalter einschalten, Leitung mit Spannungsprüfer überprüfen / Kurzschluss ➩ Anschlüsse überprüfen.
Konformitätserklärung
Das Produkt erfüllt die Niederspannungsrichtline 06/95/EG die EMV-Richtlinie 04/108/EG und die RTTE-
Richtline 99/05/EG
Funktionsgarantie
Dieses Steinel-Produkt ist mit größter Sorgfalt hergestellt, funktions- und sicherheitsgeprüft nach geltenden
Vorschriften und anschließend einer Stichprobenkontrolle unterzogen. Steinel übernimmt die Garantie für
einwandfreie Beschaffenheit und Funktion. Die Garantiefrist beträgt 36 Monate und beginnt mit dem Tag
des Verkaufs an den Verbraucher. Wir beseitigen Mängel, die auf Material- oder Fabrikationsfehlern beru-
hen, die Garantieleistung erfolgt durch Instandsetzung oder Austausch mangelhafter Teile nach unserer
Wahl. Eine Garantieleistung entfällt für Schäden an Verschleißteilen sowie für Schäden und Mängel, die
durch unsachgemäße Behandlung, Wartung oder durch Verwendung von Fremdteilen auftreten.
Weitergehende Folgeschäden an fremden Gegenständen sind ausgeschlossen. Die Garantie wird nur
gewährt, wenn das unzerlegte Gerät mit kurzer Fehlerbeschreibung, Kassenbon oder Rechnung (Kaufdatum
und Händlerstempel), gut verpackt, an die zutreffende Servicestation eingesandt wird.
Service:
Nach Ablauf der Garantiezeit oder Mängeln ohne Garantieanspruch repariert unser Werkservice. Bitte das
Produkt gut verpackt an die nächste Servicestation senden.
3
D
-SEV 1000)
