FE 8200
a
5
a
6
a
4
a
7
DEUTSCH
Gerätebeschreibung
Der FE 8200 empfängt Funksignale von bis zu 8 STEINEL-Funk-Sendern mit verschiedenen Adressen und
schaltet dann den angeschlossenen Verbraucher (z. B. eine Leuchte). Der Funk-Empfänger reagiert nur auf
Sender, die ihm vorher zugeordnet worden sind. Weitere Informationen zur Einstellung von Sendern und Emp-
fängern entnehmen Sie bitte der Anleitung IMPULSER-System.
Sicherheitshinweise
■ Vor allen Arbeiten am Gerät die Spannungszufuhr unterbrechen!
■ Bei der Montage muss die anzuschließende elektrische Leitung spannungsfrei sein. Daher als Erstes Strom
abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen.
■ Bei der Installation des Gerätes handelt es sich um eine Arbeit an der Netzspannung. Sie muss daher durch
einen Fachmann nach den landesüblichen Installationsvorschriften und Anschlussbedingungen durchgeführt
werden ( D -VDE 0100, A -ÖVE-ÖNORM E8001-1,
-SEV 1000).
■ Der Funk-Empfänger darf nicht verwendet werden, falls es durch den unbeaufsichtigten Betrieb des ange-
schlossenen Verbrauchers zu einer Gefährdung kommen könnte.
■ Gerät nicht selbst zerlegen. Die Reparatur darf nur durch eine Fachwerkstatt durchgeführt werden.
■ Die Antenne ist in der gesicherten Position zu belassen. Die Antenne darf nicht aus der Unterputzdose nach
außen geführt werden.

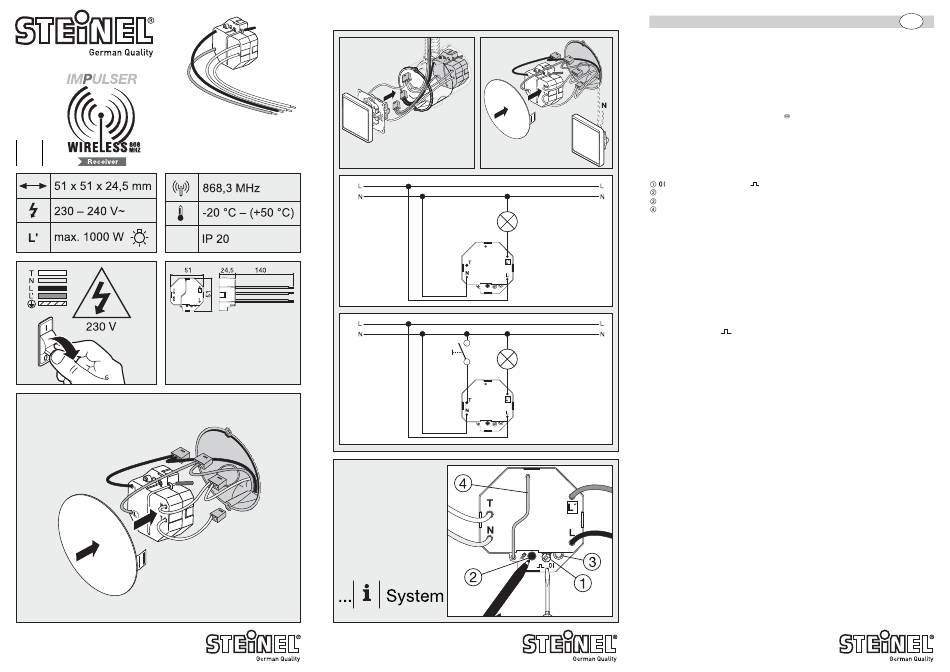

Installationshinweise a – a
1 7
L = Stromführender Leiter (meistens schwarz oder braun), N = Neutralleiter (meistens blau)
L' = Schaltleiter, T = Tasterleiter
Normalbetrieb (Rechtsanschlag); Impulsbetrieb (Linksanschlag)
Programmiertaste
LED-Anzeige
Antenne
Achtung: Schutzleiter bei Bedarf durchschleifen. In die Netzzuleitung kann selbstverständlich ein Netzschalter
zum Ein- und Aus-Schalten montiert sein. Wichtig: ein Vertauschen der Anschlüsse kann zur Beschädigung des
Gerätes führen.
Funktionen
Funk a
2
Fernbedienung Taste ON/OFF ➩ Licht dauerhaft AN, bzw. dauerhaft AUS
Tasterschnittstelle a a
3 4
Taster betätigen ➞ Licht AN für 4 std. ➞ erneute Tasterbetätigung innerhalb dieses Zeitraumes ➞ Licht dauer-
haft AUS ➞ ohne Tasterbetätigung Licht nach 4 std. automatisch AUS.
Tasterschnittstelle in Kombination a a a
2 3 4
➩ Fernbedienung Taste ON ➞ Licht dauerhaft AN ➞ Taster bestätigen ➞ Licht dauerhaft AUS
➩ Taster bestätigen ➞ Licht AN für 4 std. ➞ Fernbedienung Taste OFF innerhalb dieses Zeitraumes ➞ Licht
dauerhaft AUS ➞ ohne Betätigung Licht nach 4 std. automatisch AUS.
Impulsmodus
Stellen Sie den Regler auf " " befindet sich das Gerät im Impulsmodus, d.h. der Ausgang wird für ca. 2 Sek.
eingeschaltet (z.B. für Treppenhausautomat).
➩
Betriebsstörungen (Störung / Ursache Abhilfe)
Ohne Spannung / Sicherung defekt bzw. nicht eingeschaltet, Leitung unterbrochen ➩ neue Sicherung bzw.
Netzschalter einschalten, Leitung mit Spannungsprüfer überprüfen; Kurzschluss ➩ Anschlüsse überprüfen.
Relais schaltet nur kurz EIN und AUS / Impulsbetrieb ➩ Poti auf Normalbetrieb einstellen.
Konformitätserklärung
Das Produkt erfüllt die Niederspannungsrichtline 06/95/EG, die EMV-Richtlinie 04/108/EG und die RTTE Richtline.
Funktionsgarantie
Dieses Steinel-Produkt ist mit größter Sorgfalt hergestellt, funktions- und sicherheitsgeprüft nach geltenden
Vorschriften und anschließend einer Stichprobenkontrolle unterzogen. Steinel übernimmt die Garantie für
einwandfreie Beschaffenheit und Funktion. Die Garantiefrist beträgt 36 Monate und beginnt mit dem Tag des
Verkaufs an den Verbraucher. Wir beseitigen Mängel, die auf Material- oder Fabrikationsfehlern beruhen, die
Garantieleistung erfolgt durch Instandsetzung oder Austausch mangelhafter Teile nach unserer Wahl. Eine
Garantieleistung entfällt für Schäden an Verschleißteilen sowie für Schäden und Mängel, die durch unsachge-
mäße Behandlung, Wartung oder durch Verwendung von Fremdteilen auftreten. Weitergehende Folgeschäden
an fremden Gegenständen sind ausgeschlossen. Die Garantie wird nur gewährt, wenn das unzerlegte Gerät mit
kurzer Fehlerbeschreibung, Kassenbon oder Rechnung (Kaufdatum und Händlerstempel), gut verpackt, an die
zutreffende Servicestation eingesandt wird.
Service: Nach Ablauf der Garantiezeit oder Mängeln ohne Garantieanspruch repariert unser Werkservice. Bitte
das Produkt gut verpackt an die nächste Servicestation senden.
