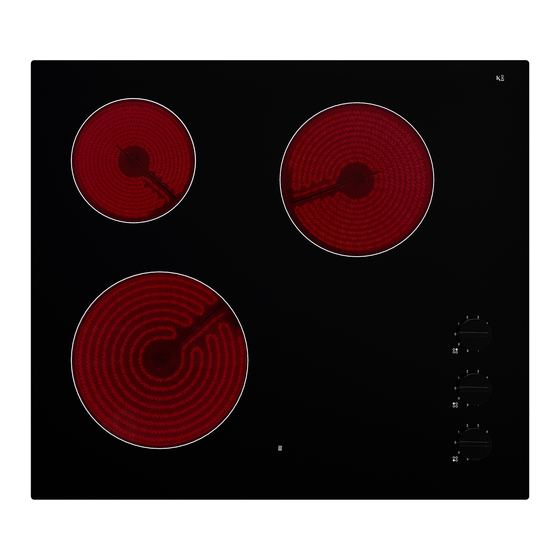

IKEA LAGAN HGC3K Instruction Manual

Hide thumbs Also See for LAGAN HGC3K:

Download this manual

BARMHÄRTIG

LEVERERA

LAGAN

HGC3K

METOD

Need help?

Do you have a question about the LAGAN HGC3K and is the answer not in the manual?

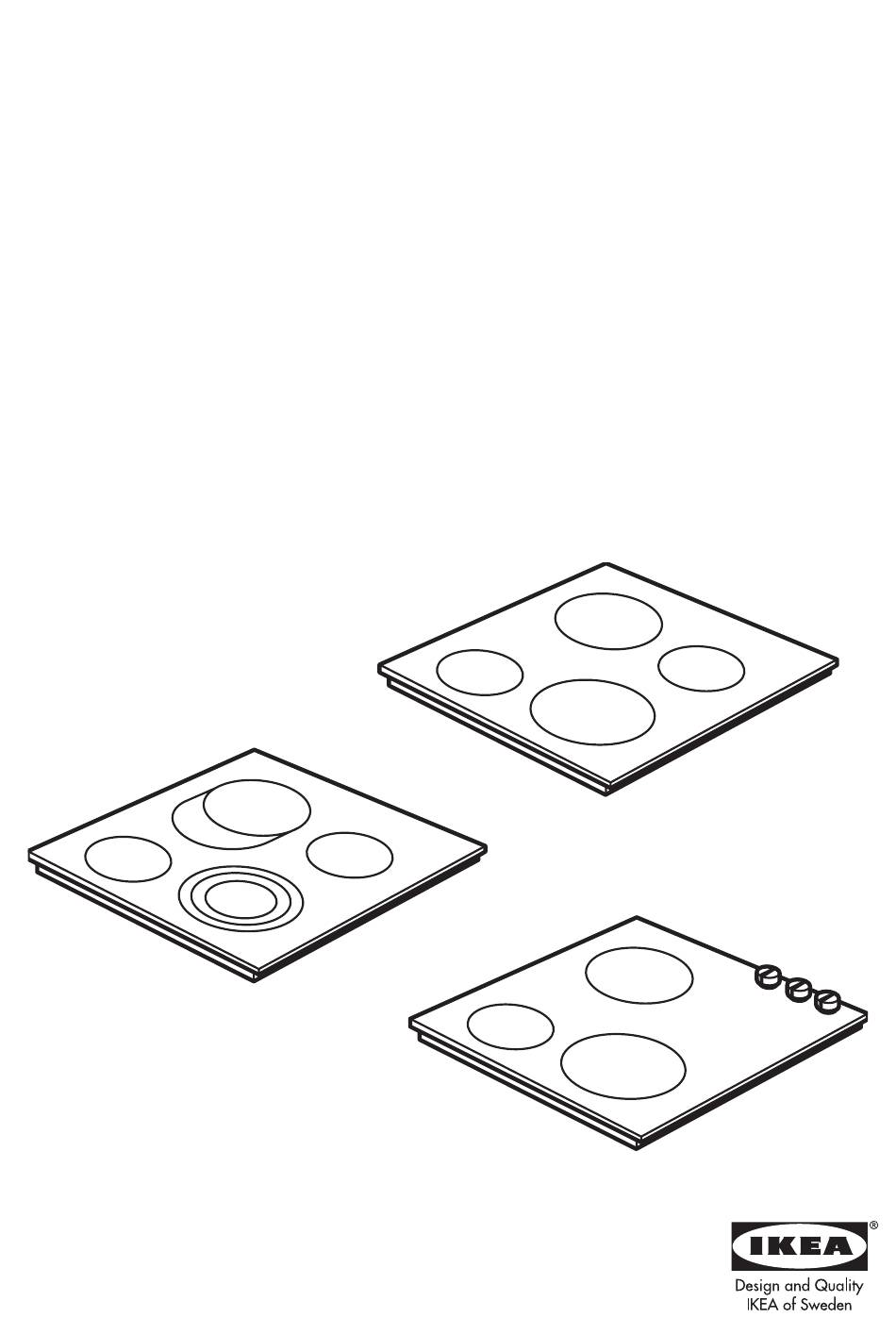

Page 1 BARMHÄRTIG LEVERERA LAGAN HGC3K METOD...
Page 2 ENGLISH ESPAÑOL Warning! Before proceeding with installa- ¡Atención! Antes de realizar la instalación, tion, read the safety information in the User lea la información de seguridad del Ma- Manual. nual del usuario. DEUTSCH ΕΛΛΗΝΙΚΑ Achtung! Lesen Sie vor Beginn der Instal- Προειδοποίηση! Πριν...
Page 3 MAGYAR HRVATSKI Vigyázat! Mielőtt továbblépne az üzembe Upozorenje! Prije instalacije pročitajte sig- helyezéssel, olvassa el a biztonsági in- urnosne informacije u Uputama za uporabu. formációkat a felhasználói kézikönyvben. СРПСКИ БЪЛГАРСКИ Упозорење! Пре него што приступите Внимание! Преди да пристъпите към инсталирању...
Page 4 AA-1791898-1...
Page 6 min. 500 mm 590 mm 520 mm 560 ±1 490 ±1 min. 100 mm 55 mm max. R 5 mm min. 28 mm min. 28 mm AA-1791898-1...
Page 7 45 ±1 mm 505 ±1 mm 28 mm x = 30 ±1 mm 38 mm x = 20 ±1 mm...
Page 8 560 ±1 mm Ø 10 mm 55 mm 490 ±1 mm AA-1791898-1...
Page 10 AA-1791898-1...
Page 11 min. 28 mm 0 mm min. 20 mm min. 28 mm min. 28 mm min. 28 mm...
