Delta Proximity Pre-Installation Information

Delta Proximity Pre-Installation Information

Battery operated surface mount box installation for proximity sensing technology
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual

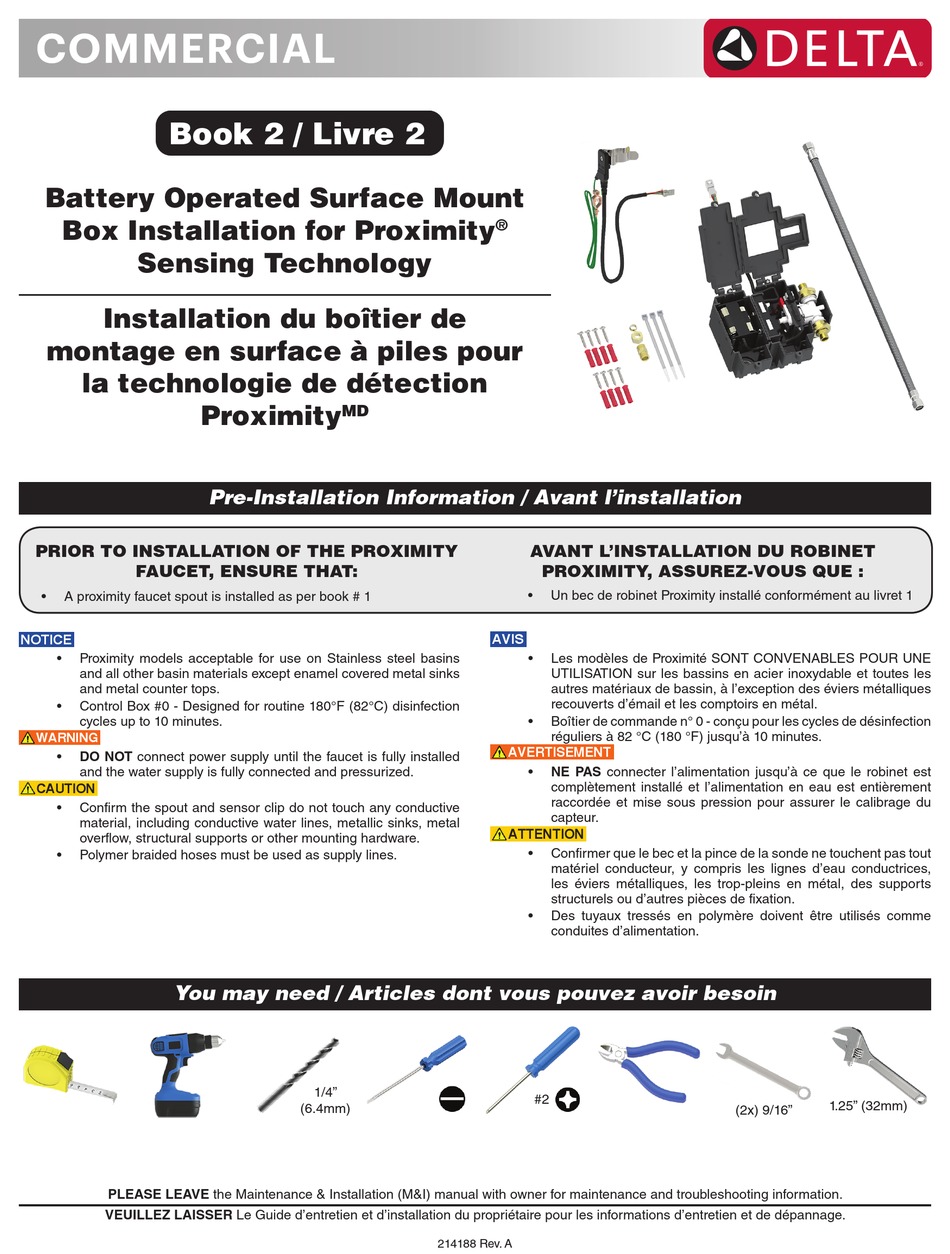

Book 2 / Livre 2
Battery Operated Surface Mount
Box Installation for Proximity
Sensing Technology
Installation du boîtier de
montage en surface à piles pour
la technologie de détection
PRIOR TO INSTALLATION OF THE PROXIMITY
FAUCET, ENSURE THAT:
•
A proximity faucet spout is installed as per book # 1

•
Proximity models acceptable for use on Stainless steel basins
and all other basin materials except enamel covered metal sinks
and metal counter tops.
•
Control Box #0 - Designed for routine 180°F (82°C) disinfection
cycles up to 10 minutes.

•
DO NOT connect power supply until the faucet is fully installed
and the water supply is fully connected and pressurized.

•
Confirm the spout and sensor clip do not touch any conductive
material, including conductive water lines, metallic sinks, metal
overflow, structural supports or other mounting hardware.
•
Polymer braided hoses must be used as supply lines.
You may need / Articles dont vous pouvez avoir besoin
PLEASE LEAVE the Maintenance & Installation (M&I) manual with owner for maintenance and troubleshooting information.
VEUILLEZ LAISSER Le Guide d'entretien et d'installation du propriétaire pour les informations d'entretien et de dépannage.
Proximity
MD
Pre-Installation Information / Avant l'installation
1/4"
(6.4mm)
®
AVANT L'INSTALLATION DU ROBINET
PROXIMITY, ASSUREZ-VOUS QUE :
•
Un bec de robinet Proximity installé conformément au livret 1

•
Les modèles de Proximité SONT CONVENABLES POUR UNE
UTILISATION sur les bassins en acier inoxydable et toutes les
autres matériaux de bassin, à l'exception des éviers métalliques
recouverts d'émail et les comptoirs en métal.
•
Boîtier de commande n° 0 - conçu pour les cycles de désinfection
réguliers à 82 °C (180 °F) jusqu'à 10 minutes.

NE PAS connecter l'alimentation jusqu'à ce que le robinet est
•
complètement installé et l'alimentation en eau est entièrement
raccordée et mise sous pression pour assurer le calibrage du
capteur.

•
Confirmer que le bec et la pince de la sonde ne touchent pas tout
matériel conducteur, y compris les lignes d'eau conductrices,
les éviers métalliques, les trop-pleins en métal, des supports
structurels ou d'autres pièces de fixation.
•
Des tuyaux tressés en polymère doivent être utilisés comme
conduites d'alimentation.
#2
214188 Rev. A
1.25" (32mm)
(2x) 9/16"

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Proximity and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Delta Proximity

Summary of Contents for Delta Proximity

  • Page 1 FAUCET, ENSURE THAT: PROXIMITY, ASSUREZ-VOUS QUE : • Un bec de robinet Proximity installé conformément au livret 1 • A proximity faucet spout is installed as per book # 1   • Proximity models acceptable for use on Stainless steel basins •...
  • Page 2 Components for Faucet Installation / Composants pour l’installation du robinet Item No./ Description Description Article Surface mount box Boîtier monté en surface Surface mount lid Couvercle monté en surface Battery box Boîtier de batterie Battery box lid Couvercle de boîtier de batterie Surface mount lid screw Vis de montage en surface du couvercle Driver board...
  • Page 3 Battery Operated Surface Mount Box Installation / Installation de boîtier de piles monté en surface Figure 1 STEP 1 - FLUSH WATER SUPPLY LINES (see Figure 1)  • Generic faucet trim shown for illustration purposes. • Generic outlet and outlet tool shown for illustration purposes. •...
  • Page 4 STEP 2 - SURFACE MOUNT BOX INSTALLATION Figure 2 (see Figure 2)  Be sure to install the surface mount box (A) in the indicated orientation (ZE) and area (ZD). This is to allow all conections to reach the surface mount box (A): •...
  • Page 5 STEP 3 - FAUCET ASSEMBLY CONNECTION TO Figure 3 SURFACE MOUNT BOX (see Figure 3) 1. Connect the polymer braided hose (ZB*) from the faucet (ZA*) to the solenoid outlet adapter (I-1). 2. Connect the polymer braided hose (L) from the water supply to the solenoid inlet adapter (I-2).

  • Page 6: Battery Installation

    Battery Installation  Ensure that ALL previous steps have been followed for installation of the proximity faucet and surface mount box and water is turned on. 1. Remove the lid screws (E), open the surface mount box lid (B) and battery box lid (D).
  • Page 7  Generic faucet trim shown. 1. Test the function of the product by placing your hand within close proximity of the spout to ensure the faucet activates. 2. Move your hands as if washing them, verifying the faucet is operating properly and does not shut off during hand washing.

  • Page 8: Adjusting Settings

    Rinse Cycle (R). active if Rinse Cycle 2.0, 2.5, 3.0 minutes (R) time is chosen. For Proximity, the buzzer setting does not silence the controller Buzzer and sensor status sounds. Buzzer options are ON and - (OFF), ON, - (OFF) the default setting is ON.

  • Page 9: Modification Des Réglages

    2.0, 2.5, 3.0, 3.5, 4.0 minutes La valeur de diagnostic par signal Cette fonction de fonction est utilisée pour le service technique de (uniquement Delta Faucet. pour capteur 20 ou supérieur) Réglage par Cette fonction permet de réinitialiser les fonctions spécifiques à un défaut de réglage par défaut.
  • Page 10 Repair Parts/ Pièces de Rechange Accessories /Accessoires (Sold Separately) (Vendu séparément) Item No./ Part No./ Description Article N° de Pièce 063275A Sensor module Module capteur 063257A 3/4” Solenoid Valve w/adapters for 3/8” Compression Solénoïde de 3/4 po avec adaptateurs pour compression de 3/8 po 063274A Surface Box Assembly (less driver board) with 3/4”...

  • Page 11: Troubleshooting Error Codes

    2. Route sensor cables away from power supply 2. Acheminer les câbles de détecteurs loin des fils Proximity calibration wires of any type. d’alimentation électrique de tout type. failure 3. See the “Troubleshooting” on page 3.

  • Page 12: Troubleshooting / Dépannage

    10 seconds and then reconnect. If a large metal object is around the proximity box, spout or sensor use the basin clip to isolate the metal object. Check to see issue is resolved by restarting faucet. Disconnect the battery holder from the driver board for 10 seconds and then reconnect.
  • Page 13 2 seconds. detected. b. Confirm the issue is resolved by restarting the faucet.  If the issue persists, contact Delta Commercial Technical Service at 1-800-387-8277 (Canada) or 1-877-509-2680 (U.S.A.). Page - 13 of 19 214188 Rev. A...
  • Page 14 (exemple - passer de 5 (valeur par défaut) à 4). b. Confirmer que le problème est résolu.  Si le problème persiste, contactez le service de soutien technique de Delta Commercial au 1-800-387-8277 (Canada) ou 1-877-509-2680 (É.-U.). Page - 14 of 19 214188 Rev. A...
  • Page 15 Confirmer que le problème est résolu en redémarrant le robinet. détectées.  Si le problème persiste, contactez le service de soutien technique de Delta Commercial au 1-800-387-8277 (Canada) ou 1-877-509-2680 (É.-U.). Page - 15 of 19 214188 Rev. A...

  • Page 16: Battery Strength Indicator

    MAINTENANCE / BATTERY STRENGTH INDICATOR Figure 8 (see Figure 8) To check the battery strength: Press and hold mode button (MB). After 5 seconds the battery strength will be displayed: INDICATEUR DE CHARGE DES BATTERIES (Voir la Figure 8) Pour vérifier le niveau de charge de la batterie : Appuyez sur le bouton de mode (MB) et maintenez-le enfoncé.
  • Page 17 SOLENOID POLARITY Figure 10 (see Figure 10)  The polarity marks are embossed on the white plastic body of the solenoid (H). • The black wire (F-2) from the driver board is connected to the “-” negative terminal (H-4) on the solenoid. •...
  • Page 18 Changes or modifications not expressly approved by the manufacturer could void the user’s authority to operate the equipment. CAN ICES-3 (A) / NMB-3(A) 2019 Masco Canada Ltd. © For further technical assistance, call Delta Commercial Technical Service at 1-800-387-8277 (Canada) or 1-877-509-2680 (U.S.A.). 255069 Rev G Page - 18 of 19 214188 Rev. A...
  • Page 19 L’utilisation de cet appareil dans un endroit résidentiel peut causer des interférences nuisibles, auquel cas l’utilisateur devra corriger les interférences à ses propres frais.  Tous changements ou modifications non explicitement approuvés par Delta risquent d’annuler le droit de l’utilisateur à utiliser l’équipement. CAN ICES-3 (A) / NMB-3(A) © 2019 Masco Canada Lte.
