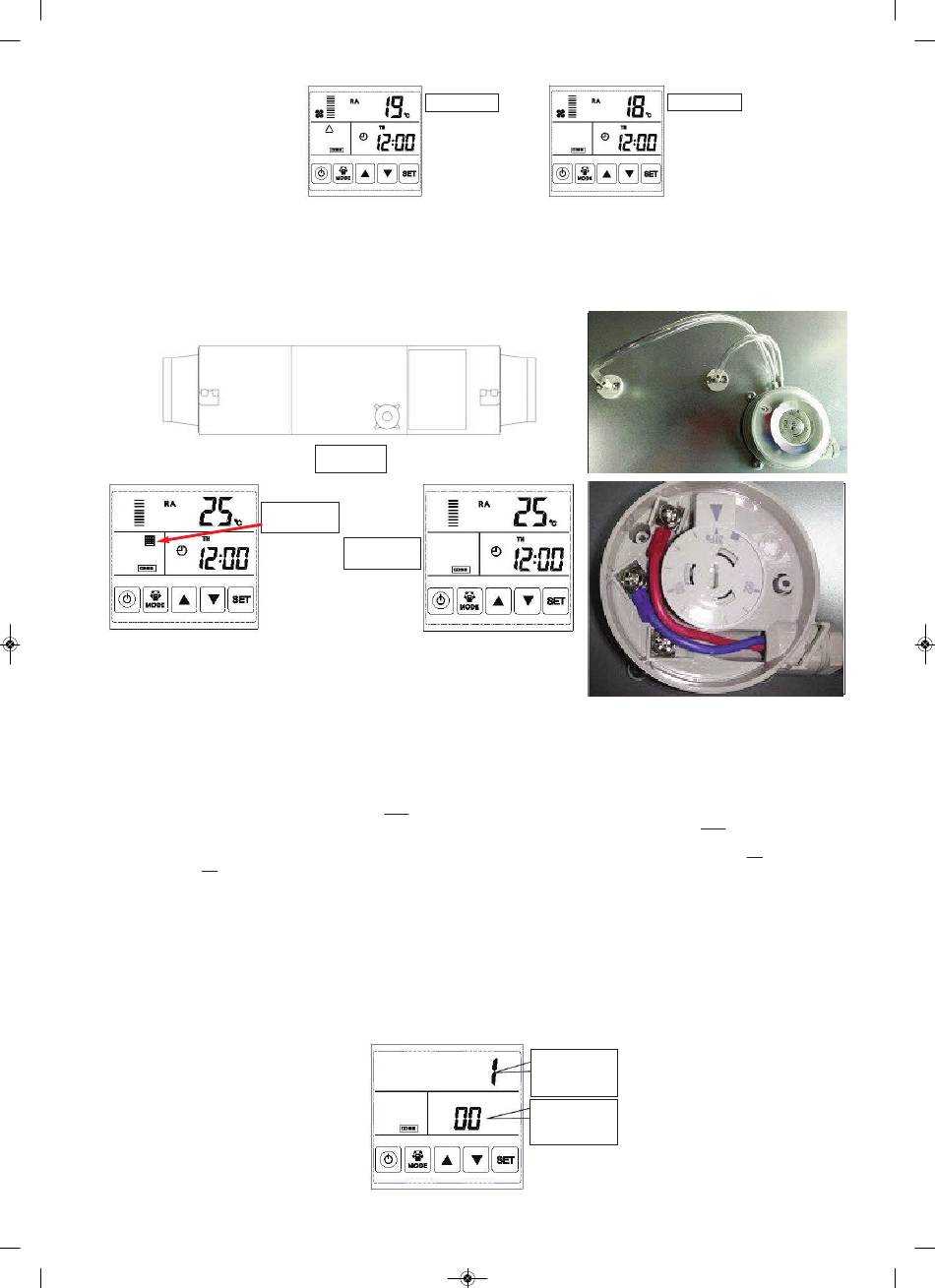

6. Allarme filtro:
Il pressostato filtro, è installato sulla porta di accesso per monitorare il fil-
tro F9; una volta che la differenza di pressione è più grande del valore di
impostazione, l'interruttore trasmetterà il segnale di filtro sporco al siste-
ma di controllo. Il simbolo di allarme filtro lampeggia sul display LCD per
ricordare al cliente di pulire o sostituire il filtro.
Filtro Allarme ON
Filter Alarm ON
Attenzione:
La corretta taratura di fabbrica del pressostato é 150 Pa.
Come mostrato dalla foto, se necessario, aprire il coperchio di plastica e
utilizzare il cacciavite per impostare la giusta differenza di pressione. Il
pressostato è installato dal fabbricante ed è cablato alla porta PCB 4.
Per i dettagli consultare lo schema elettrico al cap.11
7. Impostazione dei parametri:Tenere premuto il tasto
secondi, dopo aver ronzato per entrare nell'interfaccia di impostazione
dei parametri.
Dopo aver inserito l'interfaccia di impostazione dei parametri, premere
brevemente il tasto per cambiare il numero del parametro, ogni pres-
SET
sione renderà il valore del parametro + 1 (fino al numero 25 poi ripetere).
Dopo aver scelto il numero di parametro corect, premere il tasto MODE
per breve, il valore del parametro lampeggia nell'angolo in alto a destra,
in questo momento per cambiare il valore con il tasto su e giù per salva-
re.
Attenzione:
Dopo l'impostazione parametri, il sistema ha bisogno di circa 15
secondi per registrare, durante questo periodo l'alimentazione non
deve essere spenta.
Per impostare i parametri appropriati in base alle diverse richieste, fare
riferimento al seguente tabella dei parametri seguente.
By-Pass ON
Pressostato
Pressure Switch
Filtro Allarme OFF
Filter Alarm OFF
per 6
MODE
Manuale di Installazione Uso e Manutenzione - Installation, Use and Maintenance Manual
6. Filter alarm:
Pressure switch alarm, the switch is installed on the access door to moni-
tor the F9 filter, once the pressure difference is larger than the setting
value, then the switch will transmit dirty filter signal to the control system,
filter alarm symbol on the LCD display flashes to remind customer to
clean or replace the filter.
Attention:
The correct pressure switch factory setting is 150 Pa.
If need, as showed by the picture, open the plastic cover and use a
screwdriver to set the correct pressure difference.
Pressure switch is installed by manufacturer ex-factory, it is wired to the
PCB PORT 4. For the details please refer to the wiring diagram on cap
11.
7. Parameters setting: Keep pressing the
after buzzing to enter the parameter setting interface.
After entering the parameter setting interface, press
change the parameter number, every pressing will make parameter value
+1 (until number 25 then repeat again). After choosing the corect para-
meter number, press Mode button for short, parameter value flashes at
the top right corner, at this time to change the value by UP and DOWN
button to save.
Attention:
After parameters setting, system need around 15 seconds to record,
during this period power should not be off.
Please refer to below parameters table to set the suitable parameters
according to different requests.
Valore del Parametro
Parameter Value
Numero del
Parametro
Parameter Number
By-Pass OFF
button for 6 seconds,
MODE
button shortly to
SET
