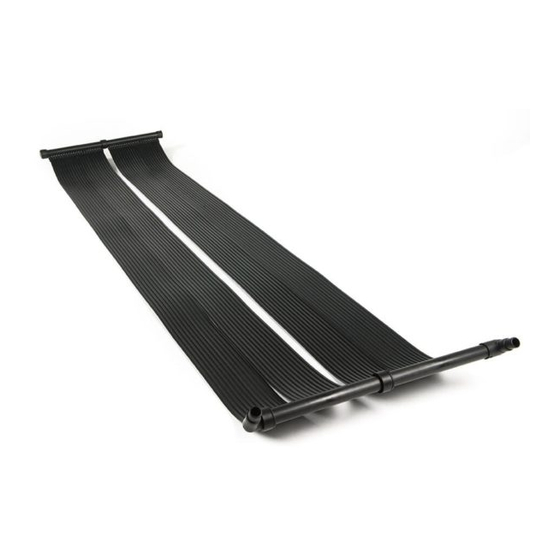

- Page 1 SOLAR COLLECTOR Installation & Operation Manual SOLAR COLLECTOR Installatie & Gebruikershandleiding EN page 2 NL pagina 10 MODEL: Solar Collector 049120 – 300 x 68 cm Solar Collector 049123 – 600 x 68 cm...
-
Page 2: Table Of Contents
SOLAR COLLECTOR Installation & Operation Manual SAFETY WARNINGS ___________________________________________________________________________ 2 GENERAL INFORMATION ____________________________________________________________________ 3 SYSTEM LAYOUT __________________________________________________________________________ 5 OPERATION AND MAINTENANCE ____________________________________________________________ 8 WINTERIZATION ___________________________________________________________________________ 8 REPAIR __________________________________________________________________________________ 8 WARRANTY _______________________________________________________________________________ 9 Safety warnings Please read this manual carefully and follow all instructions. Your enjoyment of your solar heated pool and your warranty are affected by how your solar heating system is installed. -
Page 3: General Information
1. General information How it works Using your pool pump, water is automatically pumped through the solar collectors. The water is then heated by the sun as it moves through the collectors. The heated water is returned back to the pool, through the return hoses. With the solar panel, you can enjoy your own heated pool without electricity or fuel costs. - Page 4 Kit components STANDARD COMPONENTS (647060171001) ITEM DESCRIPTION O-ring 1 - 1 ½" SS clamp 1 – 1 ¾” SS clamp Small elbow Big elbow DIVERTER KIT (647060171002) ITEM DESCRIPTION 3 way valvering 1 ½" Threaded check valve 1 ½" Threaded tee 1 ½"...
-
Page 5: System Layout
2. System Layout Unless you are very familiar with working on roofs and have the proper equipment, you should hire a professional with the necessary experience to do the installation. Failure to observe safe practices on a roof or other elevated structures may result in falling, leading to severe injuries. Roof installations It is recommended that you use rigid PVC pipes for roof installations. - Page 6 Installation with a pump > 0.5HP If your pump is greater than 0.5HP, please use the diverter kit to shunt the flow. Installation with a pump 0.5HP or < 0.5HP If you use a pump of 0.5HP or less than 0.5HP, please refer to the following picture to connect the panel in the water system.
- Page 7 Installation of 3 pcs panel, with a pump 0.5HP or < 0.5HP Installation of 4 pcs panel, with a pump 0.5HP or < 0.5HP...
-
Page 8: Operation And Maintenance
3. Operation and maintenance 1. The collectors should feel cool to the touch when the sun is shining on them and water is passing through. This means that the heat is being transferred to the water. 2. The water returning to your pool will be a few degrees (3-5 degrees) warmer than the pool itself. This is the most efficient way to heat a large body of water like a pool. -
Page 9: Warranty
This warranty is limited to the first retail purchaser and is not transferable. The liability of Comfortpool shall not exceed the repair or replacement of defective parts and does not include any costs for labor to remove and reinstall a defective part, transportation to or from the factory or supplier, and any other materials required to execute a possible repair. -
Page 10: Veiligheidsvoorschriften
SOLAR COLLECTOR Installatie & gebruikershandleiding VEILIGHEIDSVOORSCHRIFTEN _________________________________________________________________ 10 ALGEMENTE INFORMATIE __________________________________________________________________ 11 SYSTEEMINRICHTING _____________________________________________________________________ 13 GEBRUIK EN ONDERHOUD ________________________________________________________________ 16 WINTERKLAAR MAKEN ____________________________________________________________________ 16 REPARATIE ______________________________________________________________________________ 16 GARANTIE ______________________________________________________________________________ 17 Veiligheidsvoorschriften Lees de handleiding zorgvuldig door en volg alle instructies op. Uw zwemplezier en uw garantie hangen af van de manier waarop het solar verwarmingssysteem wordt geïnstalleerd. -
Page 11: Algemente Informatie
1. Algemene informatie Hoe werkt het? Met behulp van uw zwembadpomp wordt er automatisch water door de solar collectors gepompt. Vervolgens wordt het water verwarmd door de zon terwijl het door de collectors stroomt. Het verwarmde water wordt via de retourleidingen teruggevoerd naar het zwembad. - Page 12 Onderdelensets STANDAARD ONDERDELEN (647060171001) ITEM OMSCHRIJVING AANTAL O-ring 25 – 38 mm slangklem 25 – 45 mm slangklem Klein kniestuk Groot kniestuk BYPASSKIT (647060171002) ITEM OMSCHRIJVING AANTAL Driewegkraan ring Terugslagklep met schroefdraad ø 38 mm T-stuk met schroefdraad ø 38 mm Mannelijk aansluitstuk met schroefdraad ø...
-
Page 13: Systeeminrichting
2. Systeeminrichting Onveilig werken op een dak of andere hoge constructies kan leiden tot vallen en ernstige verwondingen. Installatie op dak U wordt aangeraden harde PVC buizen te gebruiken voor montage op het dak. Vanwege de afwatering moeten de collectors licht aflopen in de richting van het instroompunt (waar het water de collectors inkomt). - Page 14 Installatie met een pomp van meer dan 0,5pk Heeft u een pomp van meer dan 0,5pk, gebruik dan een bypasskit om de waterstroom om te leiden. Installatie met een pomp van 0,5pk of minder Wanneer u een pomp van 0,5pk of minder dan 0,5pk heeft, verwijzen wij u naar onderstaande afbeelding om het paneel aan te sluiten op het watersysteem.
- Page 15 Installatie van 3-delig paneel, met een pomp van 0,5pk of minder Installatie van 4-delig paneel, met een pomp van 0,5pk of < 0,5pk...
-
Page 16: Gebruik En Onderhoud
3. Gebruik en onderhoud 1. De collectors moeten koud aanvoelen wanneer de zon erop schijnt en er water doorheen stroomt. Dit betekent namelijk dat de hitte van de zon wordt afgegeven aan het water. 2. Het water dat terugstroomt naar het zwembad zal enkele graden (3-5 graden) warmer zijn dan het zwembadwater zelf. -
Page 17: Garantie
1 jaar vanaf de aankoopdatum. Deze garantie beperkt zich tot de eerste koper en is niet overdraagbaar. De aansprakelijkheid van Comfortpool zal nooit de reparatie of vervanging van defecte onderdelen te boven gaan, en zal geen kosten omvatten voor arbeid om een defect onderdeel te verwijderen en opnieuw te installeren, noch het transport van en naar de fabriek of leverancier, noch enig ander materiaal dat nodig is voor het uitvoeren van een eventuele reparatie.
