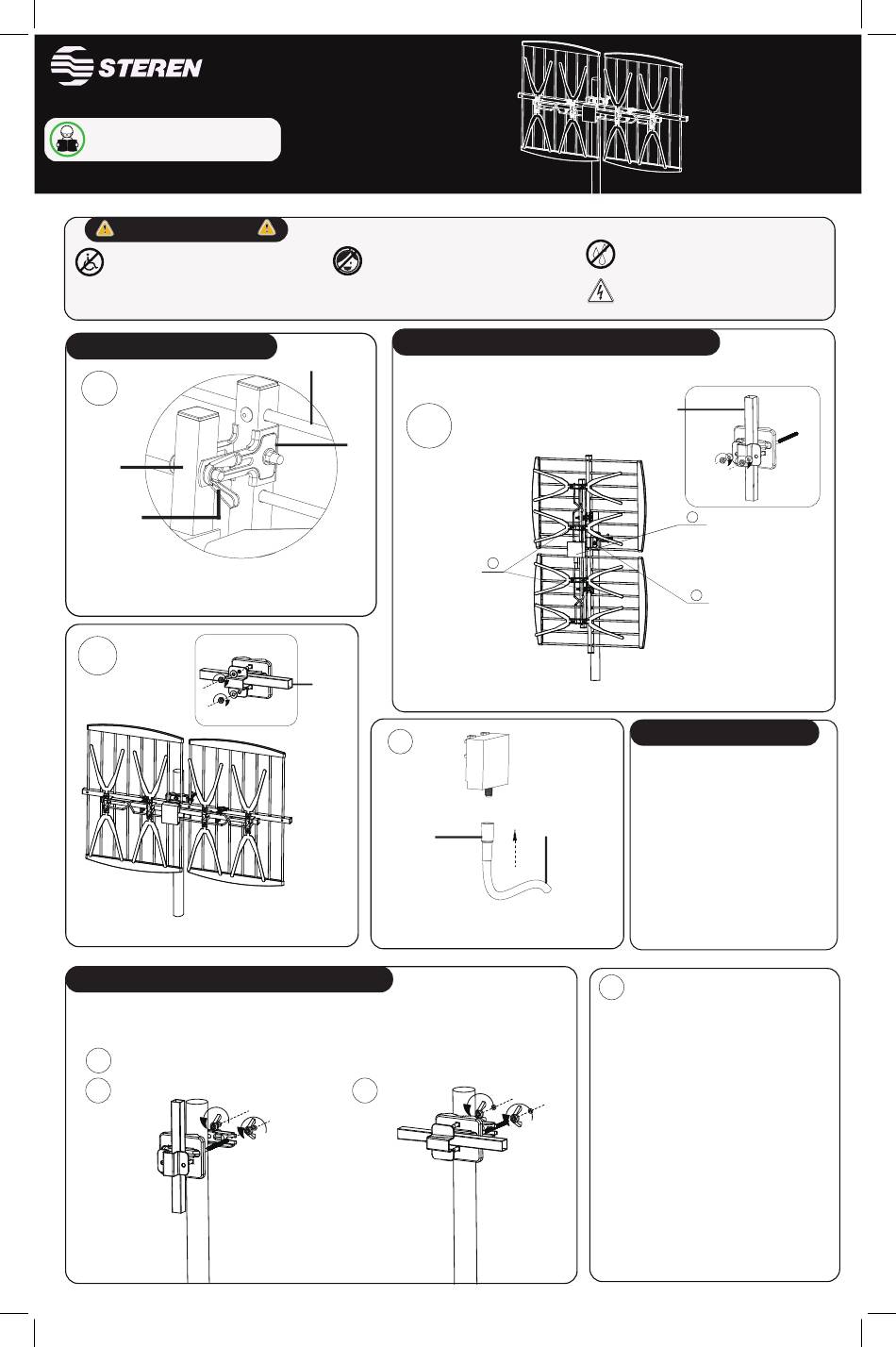

Steren ANT-XTREME 0817A Instruction Manual

XTREME DE 23 ELEMENTOS
Antes de utilizar su nuevo
producto, lea el siguiente
instructivo
PRECAUCIONES
• Este aparato NO está destinado
para ser utilizado por personas con
capacidades diferentes, a menos que
cuenten con la preparación y supervisión
adecuadas.
INSTRUCCIONES
1
Soporte con
conector
coaxial
Mariposa
Junte el soporte con conector coaxial con el soporte
de elementos y coloque los seguros, fijándolos con
tornillos y mariposas como se muestra en la imagen.
2B
Horizontal
Mástil
COLOCACIÓN EN MÁSTIL
Coloque la antena en el mástil como se muestra en la imagen. No apriete las mariposas
completamente.
4
INSTALACIÓN VERTICAL
A
Antena
Mástil
ANTENA UHF AÉREA
HD
Manual de instrucciones
• Este producto NO es un juguete;
manténgalo fuera del alcance de los
niños.
INSTALACIÓN DEL SOPORTE PARA MÁSTIL
Soporte de
elementos
Seleccione una de las dos formas de instalar la antena y coloque el soporte para
mástil como se muestra en la imagen.
2A
Seguro
Mariposas
Soporte
de
elemetos
3
Capuchón
Coloque el capuchón en el cable coaxial y
enrosque el cable coaxial de su televisión al
conector coaxial de la antena.
INSTALACIÓN HORIZONTAL
B
Antena
Mástil
• No realice la instalación durante la
lluvia o tormentas eléctricas.
• No instale la antena cerca de cables
de alta tensión o transformadores.
Soporte
Vertical
elemetos
A
Mástil
Cable
coaxial
5
PARA TERMINAR
a)
Oriente la antena hacia un área despejada,
en dirección a la torre transmisora.
b)
Realice una búsqueda de canales digita-
les en su televisor. En caso de que lo
requiera, vuelva a orientar la antena.
c)
Una vez orientada la antena, apriete
firmemente las mariposas para que la antena
quede fija al mástil.
ANT-XTREME
V3.0
0817A
de
B
Adaptador
coaxial
C
Soporte de
mástil
ESPECIFICACIONES
Rango de frecuencia de captación:
470-862 MHz
Ganancia máxima: 14 dB
Impedancia: 75 Ohms
