BGS technic BGS 3321 Instruction Manual

BGS technic BGS 3321 Instruction Manual

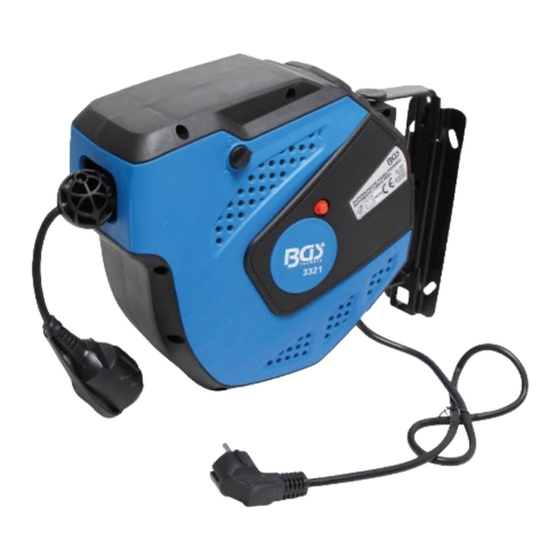

Automatic cable reel

Advertisement

Available languages

Available languages

Quick Links

Technische Daten
Kabelquerschnitt:
Kabellänge:
Spannung:
Belastbarkeit (aufgerollt):
Belastbarkeit (abgerollt):
Abmessungen:
Kabel:
Schutzart (IP):
Nennstrom:
Gewicht:
Spritzwasser geschützt
Nur zur Verwendung in trockenen Innenräumen
ACHTUNG!
Lesen und verstehen Sie alle Anweisungen und Informationen in dieser Bedienungsanleitung.
Die Nichtbeachtung der unten aufgeführten Anweisungen und Informationen kann zu schweren
Verletzungen und Schäden führen. Bewahren Sie die Bedienungsanleitung für späteres Nachlesen
an einem sicheren und trockenen Ort auf.
SICHERHEITSHINWEISE
Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag,
Brand und schwere Verletzungen verursachen.
Betreiben Sie das Produkt nicht in explosionsgefährdeten Räumen.
Betreiben Sie das Produkt nicht in aggressiver Atmosphäre.
Betreiben oder bedienen Sie das Produkt nicht mit feuchten oder nassen Händen.
Tauchen Sie das Produkt nicht unter Wasser.
Stellen Sie das Produkt nicht auf nassem bzw. überschwemmtem Untergrund auf.
Das Produkt ist kein Spielzeug. Halten Sie Kinder und Tiere fern.
Verwenden Sie das Produkt nur unter Aufsicht.
Überprüfen Sie vor jeder Nutzung das Produkt auf mögliche Beschädigungen. Verwenden Sie
das Produkt nicht, wenn es beschädigt ist.
Ein defektes Netzkabel muss durch den Hersteller, den Kundenservice oder einen
Elektrofachbetrieb ausgetauscht werden
Verwenden Sie das Produkt niemals bei Schäden an Elektrokabeln oder am Netzanschluss!
Stecken Sie den Netzstecker ausschließlich in eine ordnungsgemäß abgesicherte und geerdete
Netzsteckdose.
Wenn Sie Arbeiten an der Elektrik durchführen, halten Sie folgende Sicherheitsregeln ein:
- Das Produkt vom Spannungsnetz trennen
- Gegen Wiedereinschalten sichern
- Spannungsfreiheit sicherstellen
- Erden und kurzschließen
- Unter Spannung stehende Teile abdecken oder abschranken.
Ziehen Sie vor Wartungs-, Pflege- oder Reparaturarbeiten an dem Produkt das Netzkabel aus
der Netzsteckdose.
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Automatische Kabeltrommel
3 x 1.5 mm²
15 m + 1 m Zuleitung
~ 230 V / 50Hz
1000 W ~ 230 V
3500 W ~ 230 V
295 x 165 x 330 mm
HO5VV-F3G1.5mm²
IP34
16A
4.5 kg
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
Art. 3321
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten

Advertisement

loading
Need help?

Need help?

Do you have a question about the BGS 3321 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for BGS technic BGS 3321

  • Page 1 - Unter Spannung stehende Teile abdecken oder abschranken. • Ziehen Sie vor Wartungs-, Pflege- oder Reparaturarbeiten an dem Produkt das Netzkabel aus der Netzsteckdose. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Vervielfältigung und Weiterverwendung verboten...
  • Page 2 5. Schieben Sie den Winkel (Abb.2) in die Halterung (Abb.3) und befestigen Sie diesen mit der 6 x 10 mm Schraube. Abb.1 Abb.2 Abb.3 BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Vervielfältigung und Weiterverwendung verboten...
  • Page 3 EU-Richtlinie über Elektro- und Elektronik-Altgeräte. Wenn das Produkt nicht mehr erforderlich ist, muss es in einer umweltschützenden Weise entsorgt werden. Kontaktieren Sie für Informationen ihre örtliche Abfallbehörde für Recycling oder übergeben Sie das Produkt zur Entsorgung an BGS technic oder an einen Elektrofachhändler. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com...
  • Page 4: Safety Notes

    Before performing maintenance, care or repair work on the product, remove the power cable from the mains socket. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 D-42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Copying and further use not allowed...
  • Page 5 5. Slip the reel bracket (fig.2) to the mounting bracket and fasten it by 6 x 10 mm screw (fig. 3) Fig.1 Fig.2 Fig.3 BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 D-42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Copying and further use not allowed...
  • Page 6 Waste Electrical and Electronic Equipment. When the product is no longer required, it must be disposed of in an environmentally protective way. Contact your local solid waste authority for recycling information or give the product for disposal to BGS technic KG or to an electrical appliances retailer.
  • Page 7: Consignes De Sécurité

    BGS 3321 Enrouleur de câble automatique Données techniques Section de câble : 3 x 1.5 mm² Longueur du câble : 15 m + 1 m de ligne d’alimentation Tension : ~ 230 V/50 Hz Capacité de charge (enroulé) : 1000 W ~ 230 V Capacité...
  • Page 8 4. Fixez l’étrier (Fig.1) à l’endroit sélectionné à l’aide de quatre vis de 6 x 60 mm. 5. Glissez le support (Fig.2) dans l’étrier (Fig.3) et fixez-le à l’aide de la vis 6 x 12 mm. Fig. 1 Fig. 2 Fig. 3 BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 D-42929 Wermelskirchen mail@bgs-technic.de...
  • Page 9 à la protection de l’environnement quand il n’est plus utilisé. Contactez votre autorité locale d’élimination des déchets pour le recyclage ou retournez le produit pour élimination à BGS technic ou au revendeur chez lequel vous avez acheté le produit. BGS technic KG Tel.: 02196 720480...
  • Page 10: Indicaciones De Seguridad

    BGS 3321 Enrollador de cable automático Datos técnicos Sección del cable: 3 – 1.5 mm² Longitud del cable: 15 m + 1 m línea de alimentación Tensión: ~ 230 V / 50Hz Capacidad de carga (enrollada): 1000 W ~ 230 V...
  • Page 11 • Tire siempre del enchufe de alimentación, nunca del cable al desconectar el enchufe de la toma. • ¡Los cables de alimentación defectuosos son un grave riesgo para la salud! • Preste atención a las condiciones de almacenamiento y funcionamiento. •...
  • Page 12 Póngase en contacto con sus autoridades locales de residuos sólidos, para obtener información acerca del reciclaje, o entregue el producto a BGS Technic KG o a un minorista de electrodomésticos, para su eliminación. SW-Stahl und Werkzeugvertriebs GmbH Tel.
  • Page 13 Norme appliquée: Normas aplicadas: EN 61242:1995+A11:2004+A12:2006 +A1:2008+A2:2016 EPA3050B:1996;EN1122B:2001;EPA3052:1996 EPA3060A:1996 ; EPA7196A:1992 EPA3540C:1996 ; EPA8270D:2007 Certificate of Compliance: 0H160609.ZZIDU93 / ZYE03-D315 Test Report : SHBST16050061128261YSR-2 RoHS: SHBST2014091104-1YRR-4 14.05.2020 Wermelskirchen, den ppa. Frank Schottke, Prokurist BGS technic KG, Bandwirkerstrasse 3, D-42929 Wermelskirchen...
