MODULE RADIO POUR CHAUFFAGE ÉLECTRIQUE AVEC FIL PILOTE
MFP6arP
5454498 Module radio pour chauffage électrique
Tous les récepteurs YOKIS sont compatibles avec les
émetteurs YOKIS (télécommandes, télécommandes
murales, émetteurs encastrables).
Caractéristiques:
Tension secteur :
Consommation du micromodule : < 1VA - < 0.3W
Température ambiante :
Humidité relative:
Dimensions (en mm) :
Câblage :
Capacité maximale de sortie :
Action de type :
Degré de pollution :
Tension assignée de choc :
Température d'essai à la bille :

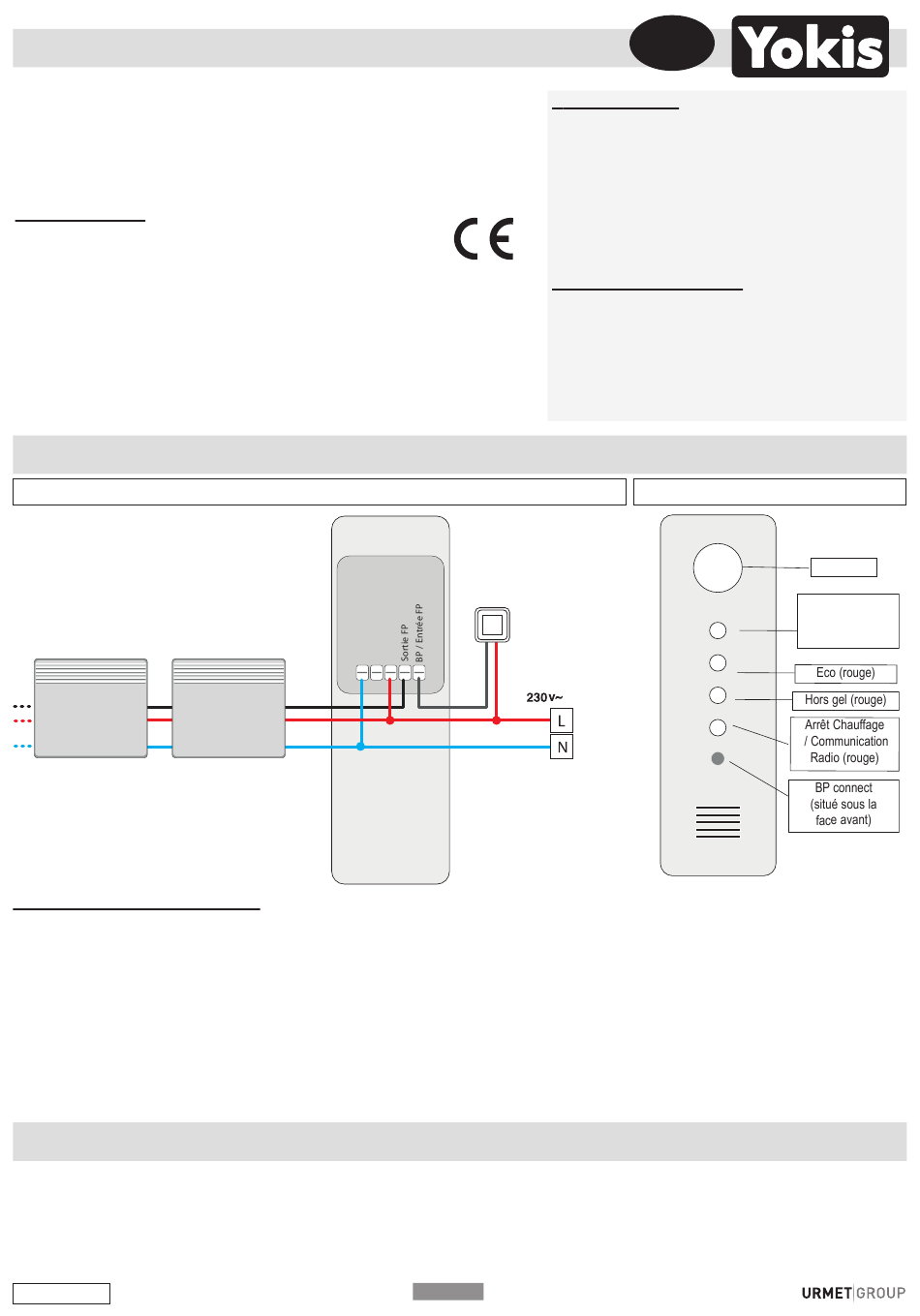

CÂBLAGE
Convecteur
Convecteur
électrique 2
électrique 1
Les convecteurs doivent être sur
la même paire Phase/Neutre
INSTaLLaTION dU MOdULe
- Retirer la face avant du module.
- Fixer le module à l'aide des vis et des chevilles fournies.
- À l'aide d'un tournevis adapté, appuyer sur la borne puis insérer/retirer les fils.
- Câbler le module en respectant le schéma et bloquer le câble grâce au dispositif de serrage.
- Percer le côté de la face avant à l'endroit où le câble doit ressortir.
- Remettre la face avant sur le module.
Le micromodule doit être installé uniquement par une personne formée et dans un lieu inaccessible à l'utilisa-
teur final, conformément aux règles d'installation nationales (NFC 15-100 en France).
Afin de respecter les consignes de sécurités, le micromodule doit être monté sur une ligne protégée en amont
par un disjoncteur 10A courbe C.
PILOTAGE DU MODULE
L'utilisateur peut simplement basculer entre les différents modes à chaque appui sur le BP du module ou un
BP filaire déporté ou un émetteur radio associé au MFP6ARP.
Les différents modes défilent dans l'ordre ci-dessous :
En mode 4 ordres : Confort > Eco > Hors-Gel > Arrêt
En mode 6 ordres : Confort > Confort-1 > Confort-2 > Eco > Hors-Gel > Arrêt
DS1054-050B
avec fil pilote
230V +/- 15% - 50Hz
-10°C +50°C
0 à 70%
Long. 135 / Larg. 50 / Ep. 30
Capacité maximale du bornier 2mm²
10 convecteurs ou 150mA / 230VAC
1.Y
2
2500V
75°C et 125°C
Face arrière
N
POrTée radIO:
Gamme radio Power:
• dans une maison de 100m² avec traversée
• sur 250m en champ libre
(Réduction de la portée si environnement
métallique, passage de mur ou de cloison).
TraNSMISSION radIO:
La Led de l'émetteur s'éclaire uniquement
lorsque la transmission radio a réussi.
En cas de portée insuffisante l'ajout d'un
récepteur intermédiaire résoud le probléme
(voir § ''Augmentation de la portée'').
BP déporté
optionnel
L
P1
F
perpendiculaire d'un mur maître ou d'une
dalle
Face avant
50Hz
BP module
Confort (led rouge)
Confort-1 (Vert)
Confort-2 (Bleu)
