Yokis MTR2000MRP Quick Manual

TÉLÉRUPTEUR RADIO 2000W
MTR2000MRP 5454464 Télérupteur radio modulaire 2000W
MTR2000MRPX 5454465 Télérupteur radio Power modulaire 2000W
Tous les récepteurs YOKIS sont compatibles
avec les émetteurs YOKIS
(télécommandes, télécommandes murales,
émetteurs encastrables).
Caractéristiques:
Tension secteur : 230V~ ±15% - 50Hz
Consommation du micromodule : < 1VA - < 0.3W
Niveau sonore : <60dB à 20cm
Température ambiante : -20°C à +40°C
Humidité relative: 0 à 70%
Dimensions (en mm) : Long. 48,0 / Larg. 33,0 / Ep.22,5
Puissance sur charge résistive: 10A - 230 VAC, Maxi 2000W;
Puissance sur autres charges: cf notice annexe DS1054-022

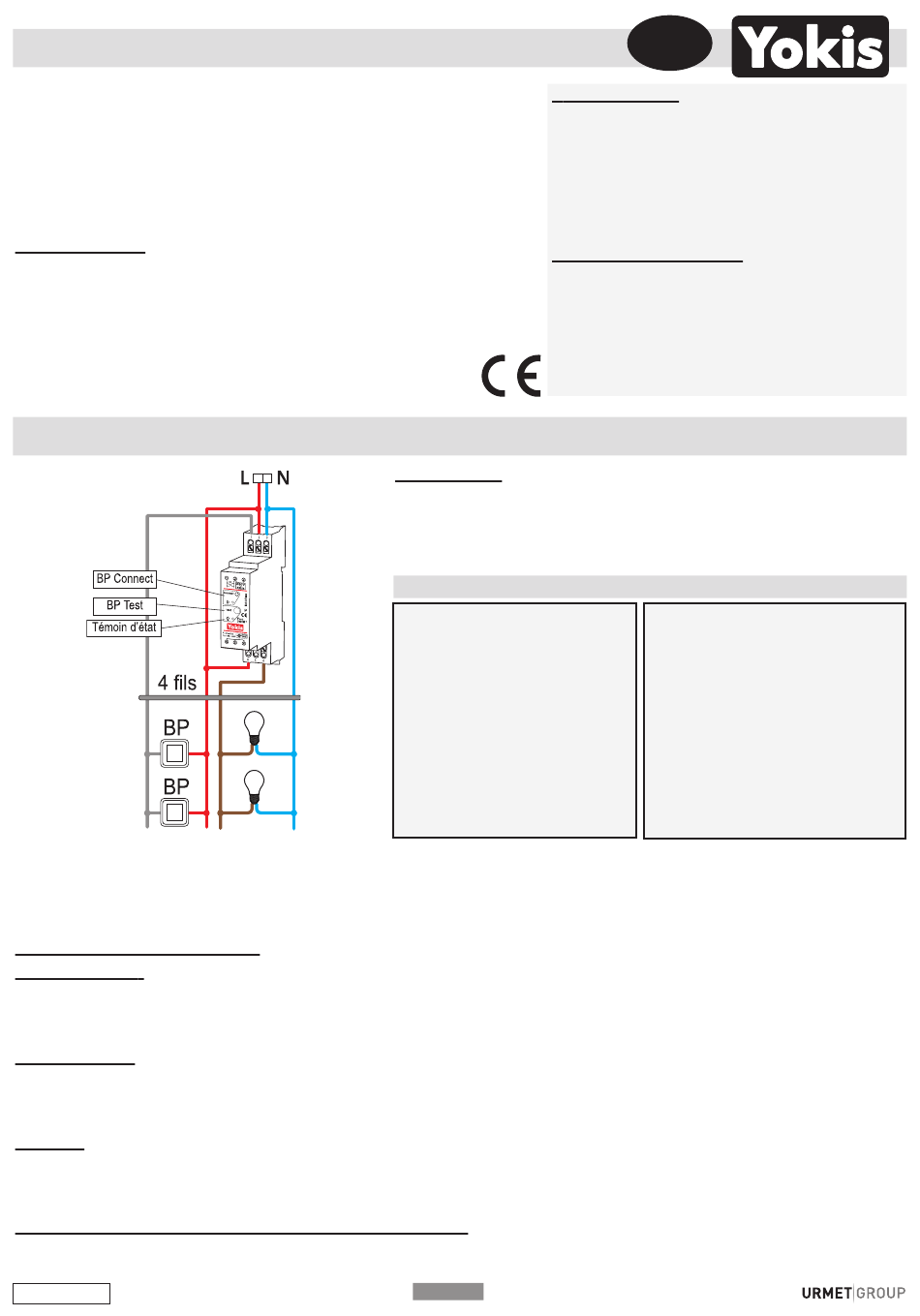

CÂBLAGE DU TÉLÉRUPTEUR
(1) appuis courts successifs sur le BP. (2) réponse de confirmation par des flashs ou bruits du relais à la fin des appuis.
(3) bascule la fonction OFF ou ON (activation ou désactivation). (4) les durées peuvent être réglées en minute ou seconde.
Afin d'assurer le bon fonctionnement du Bus Radio et la communication radio entre les différents modules de l'installation tous
les produits radio doivent être câblés de la même façon soit tous avec BP au neutre, soit tous avec BP à la phase.
FONCTION TeMPORISATION
Réglage durée: En réglage usine aucune temporisation est préréglée. Les réglages sont conservés en cas
de coupure secteur. La durée est réglable de 2 minutes à 240 minutes par des appuis courts successifs (voir
tableau ci-après). Pour obtenir des durées en secondes (réglage possible de 2 secondes à 240 secondes) il
faut faire 25 appuis courts. Pour revenir aux durées en minutes il faut faire 26 appuis.
durée longue: En réglage usine la fonction durée longue est désactivée. Pour activer la fonction durée
longue, il faut faire 29 appuis courts. Alors tout appui de plus de 3 secondes sur le BP éclaire pour une durée
maximale de 12 heures. Dans ce cas pour éteindre il suffit de faire un nouvel appui court.
La prochaine durée sera la durée préréglée.
Préavis: En réglage usine le préavis est désactivé. Pour activer le préavis, il faut faire 24 appuis courts.
Alors 60 secondes avant la fin de la durée d'éclairage, un petit flash est fait par le micromodule. Après ce flash,
un appui court sur le BP permet de relancer l'éclairage. Si la durée est préréglée en seconde le flash est fait 10
secondes avant la fin.
Sauvegarde de la marche en cas de coupure secteur: Il est possible en cas de coupure secteur de mémori-
ser l'état du contact. Pour cela faire 28 appuis courts. Si le télérupteur était à l'arrêt avant la coupure secteur, le
contact reste ouvert sinon il se ferme.
DS1054-023D
avec antenne extérieure
PORTée RAdIO:
Gamme Radio Power:
• dans une maison de 100m² avec traversée
perpendiculaire d'un mur maître ou d'une dalle
• sur 250m en champ libre
(Réduction de la portée si environnement
métallique, passage de mur ou de cloison)
TRANSMISSION RAdIO:
La Led de l'émetteur s'éclaire uniquement
lorsque la transmission radio a réussi.
En cas de portée insuffisante l'ajout d'un
récepteur intermédiaire résoud le probléme
(voir § ''Augmentation de la portée'').
IMPORTANT:
Si vous voulez réaliser les fonctions ci-dessous faire 23 appuis courts
pour déverrouiller le télérupteur. Il se verrouillera automatiquement au
bout de 6 heures. On peut toutefois le verrouiller immédiatement par 21
appuis courts.
TABLEAU DES RÉGLAGES DU MICROMODULE
Durées
Appuis(1) (4) Réponses(2)
11 2 minutes
12 4 minutes
13 8 minutes
14 15 minutes
15 30 minutes
16 60 minutes
(1 heure)
17 120 minutes
(2 heures)
18 240 minutes
(4 heures)
19 illimité
P1
F
Fonctions
Appuis(1)
20 Commande locale en
mode interrupteur (3)
1 flash
21 Verrouillage
2 flashs
22 Mode clignotement (3)
3 flashs
23 Déverrouillage
4 flashs
24 Préavis d'extinction (3)
25 Durée en secondes (4)
5 flashs
26 Durée en minutes (4)
6 flashs
27 Minuterie / télérupteur (3) 7 flashs
7 flashs
28 Sauvegarde marche en
8 flashs
cas de coupure secteur
9 flashs
29 Durée longue (3)
30 RAZ Usine
Réponses(2)
10 flashs
1 flash
2 flashs
3 flashs
4 flashs
5 flashs
6 flashs
8 flashs
9 flashs
2 flashs
