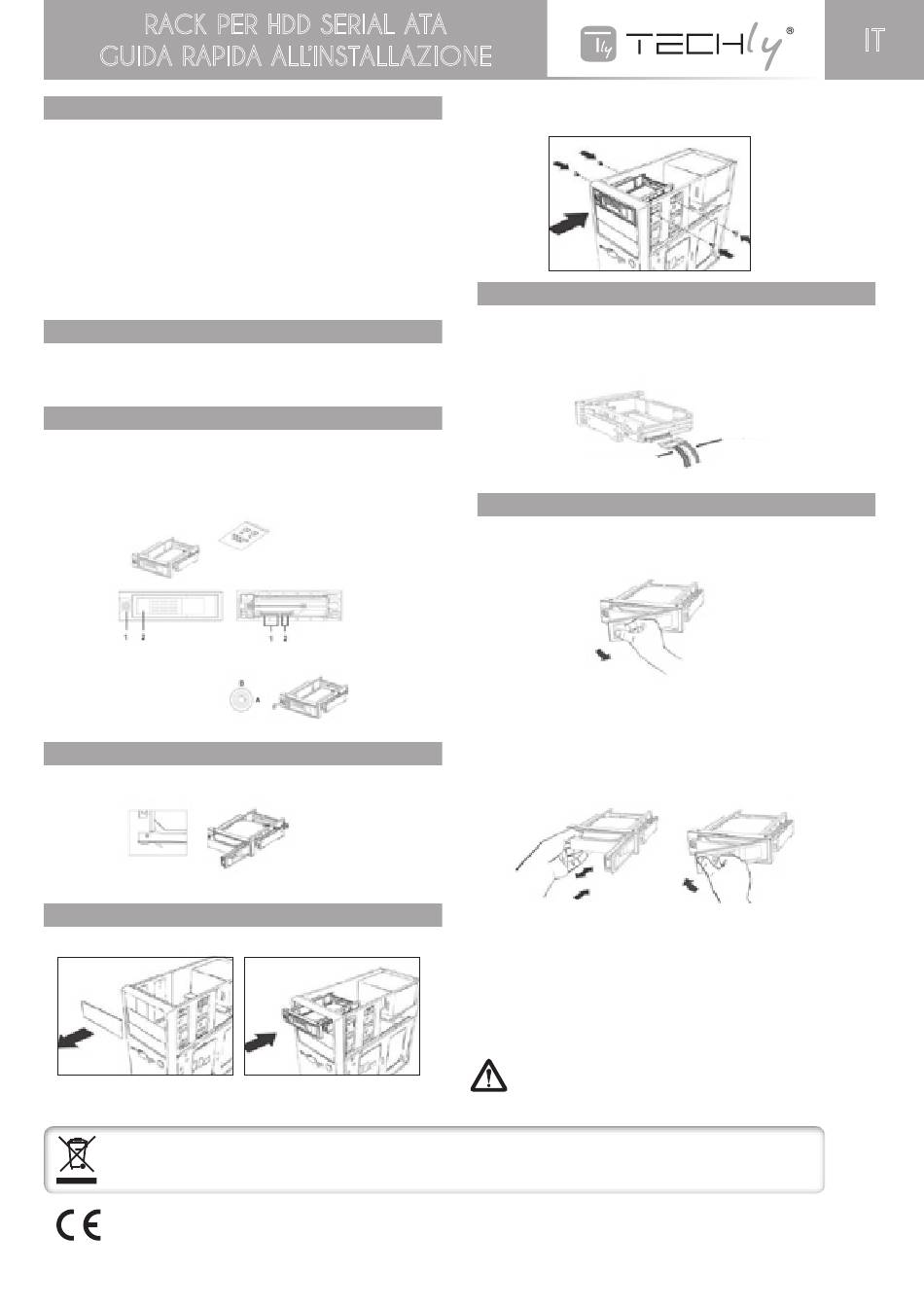

Techly ICA-FF 3-35 Quick Installation Manual

RACK PER HDD SERIAL ATA
GUIDA RAPIDA ALL'INSTALLAZIONE
INFORMAZIONI IMPORTANTI
ll disco fisso è un dispositivo delicato e deve essere maneggiato con cura.
Si consiglia di leggere il manuale d'istruzione dell'hard disk per precauzione.
Non estrarre l'hard disk mentre sta lavorando
Afferrare l'hard disk per i bordi, non toccare il PCB
Il produttore può fornire un servizio di assistenza solo per malfunzionamenti
del cassetto, non è responsabile se software, hardware o dati memorizzati
hanno provocato un danno al prodotto
Per proteggere l'HDD collegarlo e scollegarlo solo quando il computer è spento
Per la possibile perdita di dati dovuta all'uso improprio del prodotto, Techly non si assume
alcuna responsabilità.
INTRODUZIONE
Questo Rack per HDD può essere considerato una porzione del case che,
adattandosi ad un alloggiamento da 5,25 ", permette di contenere un disco
rigido. Ciò consente di inserire ed estrarre rapidamente dal computer il disco
fisso SATA da 3,5" senza dover aprire il case del computer.
CONTENUTO DELLA CONFEZIONE
Verificare che nella confezione siano incluse le seguenti parti:
- Un rack per l'alloggiamento di un disco rigido
- 4 viti e 2 chiavi
- 1 cavo Sata 15p e 1 cavo Sata 7p
viti di montaggio x 4 pz2
chiavi serratura x 2pz
1. chiusura a chiave
2. molla di bloccaggio hard disk
CHIUSURA A MOLLA
Tirare la levetta dello sportellino per aprirlo e sbloccare lo il disco rigido
Tirare il blocco a molla del disco
rigido per sbloccare il disco rigido
INSTALLARE IL RACK PER IL DISCO RIGIDO
1. Rimuovere il coperchio dello slot disponibile
2. Inserire il rack per HDD nello slot e spingerlo verso l'interno fino a
quando il foro della vite del cassetto è allineata con il foro dello slot
In conformità alla normativa WEEE, le apparecchiature elettriche ed elettroniche non devono essere smaltite con i rifiuti domestici.
Il presente prodotto deve essere consegnato ai punti di raccolta preposti allo smaltimeto e riciclo delle apparecchiture elettriche
ed elettroniche. Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente
apparecchiatura.
Si dichiara che questo prodotto è conforme alla Direttiva Europea EMC 2004/108/EC.
1. connettore alimentazione sata (15 pin)
2. connettore dati dati (7 pin)
A. Posizione chiusa, disco non asportabile
B. Posizione aperta, disco removibile
3. Fissare il rack per il disco fisso con le viti. L'utilizzo delle due viti per
ciascun lato è sufficiente per garantire un fissaggio sicuro del supporto
COLLEGARE I CAVI DEL RACK PER HDD
1. Connettere il cavo di alimentazione S-ATA collegando il connettore di
alimentazione S-ATA sul pannello posteriore
2. Connettere il cavo dati S-ATA collegando il connettore dati S-ATA sul
pannello posteriore
Alimentazione 15pin
NOZIONI DI BASE HDD-ROM
Inserire il disco fisso all'interno del rack per HDD
1. Tirare la levetta a molla per aprire la porta frontale
2. Inserire il disco fisso all'interno del rack con l'etichetta del disco
(parte stampata) rivolta verso l'alto e assicurarsi che i connettori del disco
siano inseriti nel cassetto
Lo sportello frontale non si chiuderà completamente se il disco fisso non è
stato inserito correttamente; se si cercherà di chiudere con la forza il cassetto
potrebbe subire dei danni
3. Premere la porta per spingere il disco rigido fino al blocco dello sportellino
Espulsione del disco rigido dal cassetto
1. Premere la chiusura a molla per aprire la porta, la serratura dovrebbe
essere nella posizione aperta per non danneggiare il lucchetto
2. Estrarre con delicatezza il disco fisso dal cassetto
Il disco fisso potrebbe raggiungere una temperatura di 50°C quando
viene espulso dal cassetto. Si consiglia di maneggiarlo con cura.
IT
Dati 7pin
