Gessi RETTANGOLO T 20323 Installation Manual

Bath mixing program
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
PROGRAMMA MISCELAZIONE BAGNO
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
PROGRAMA MEZCLADORES BAÑO
ПРОГРАММА СМЕСИТЕЛЕЙ ДЛЯ ВАННОЙ
ΛΟΥΤΡΟ ΠΟΥ ΑΝΑΜΙΓΝΥΕΙ ΤΟ ΠΡΟΓΡΑΜΜΑ

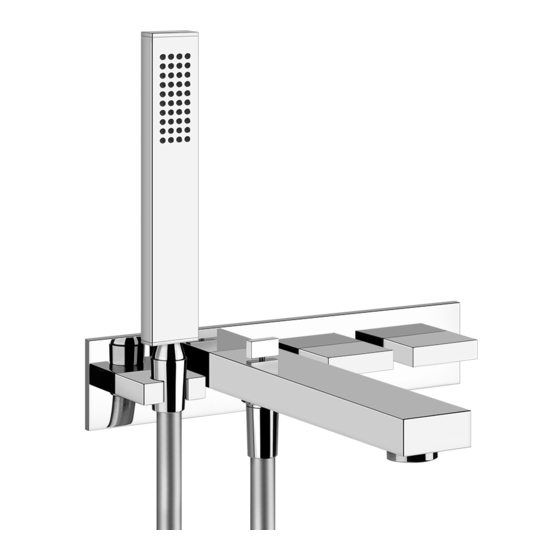

RETTANGOLO T
Art. 20323
13037 Serravalle Sesia (Vercelli) - Italy
Phone +39 0163 454111 - Facsimile +39 0163 459273
www.gessi.com - gessi@gessi.it
BATH MIXING PROGRAM
BAD-MISCHUNGSPROGRAMM
浴室混水产品
Gessi SpA - Parco Gessi

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RETTANGOLO T 20323 and is the answer not in the manual?

Questions and answers

Related Manuals for Gessi RETTANGOLO T 20323

Summary of Contents for Gessi RETTANGOLO T 20323

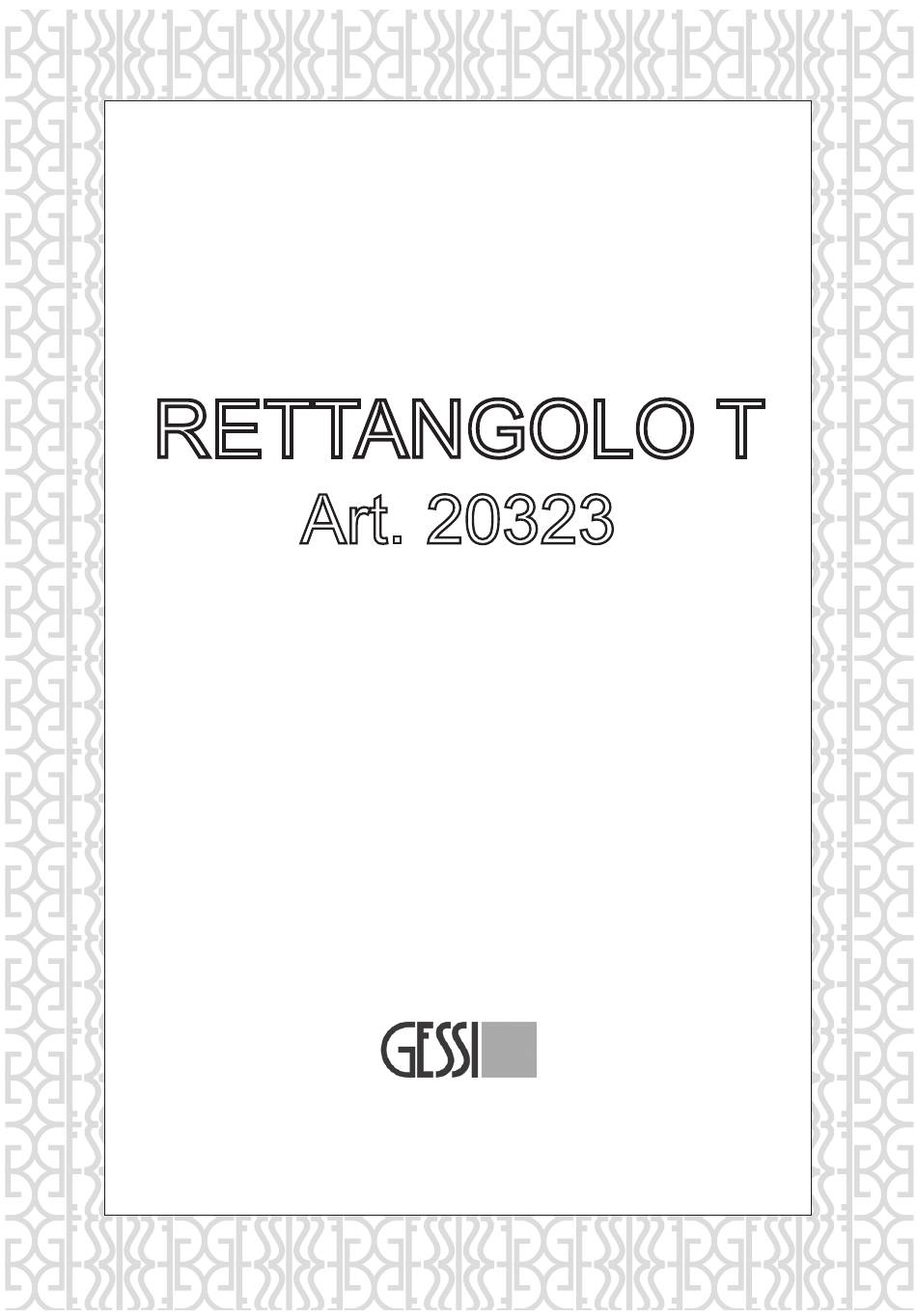

  • Page 1 PROGRAMA MEZCLADORES BAÑO ПРОГРАММА СМЕСИТЕЛЕЙ ДЛЯ ВАННОЙ ΛΟΥΤΡΟ ΠΟΥ ΑΝΑΜΙΓΝΥΕΙ ΤΟ ΠΡΟΓΡΑΜΜΑ 浴室混水产品 RETTANGOLO T Art. 20323 Gessi SpA - Parco Gessi 13037 Serravalle Sesia (Vercelli) - Italy Phone +39 0163 454111 - Facsimile +39 0163 459273 www.gessi.com - gessi@gessi.it...
  • Page 3 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位...
  • Page 4 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 Prima dell’installazione e messa in funzione Attenzione! I tubi della rete idrica devono essere sciacquati con cura prima dell’installazione del miscelatore, in modo che non rimangano trucioli, residui di saldatura o canapa, o altre impurità all’interno dei tubi. Attraverso tubazioni non sciacquate a fondo o attraverso la rete idrica generale, nel miscelatore possono entrare corpi estranei in grado di danneggiare le guarnizioni/guarnizioni ad anello.
  • Page 5 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 de tubería no bien enjuagada o de la red hídrica en general, en el mezclador pueden entrar cuerpos extraños capaces de dañar los empaques/anillos de cierre. Les recomendamos por lo tanto que instalen los filtros en la planta general también.
  • Page 6 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 - Il rispetto di tali indicazioni, mantiene i diritti di garanzia, garantisce le caratteristiche dichiarate dei prodotti e ne assicura la completa affidabilità. - Respecting this indications, will mantain the warranty rights, ensures the declared properties of the products and warrant the complete reliability.
  • Page 7 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 - Il contatto prolungato con sostanze pur blandamente aggressive, può determinare il danneggiamento della treccia ed il conseguente scoppio del flessibile. - Prolonged contact wit any substance, even scarcely aggressive, can cause external braid damage and subsquent flexible burst.
  • Page 8 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣΗ - 安装 Fig. 1 Fig. 2 Ch. 17 mm Ch. 19 mm Ch. 19 mm Fig. 3 Ch. 19 mm Fornita in dotazione Supplied Fourni Mitgeliefert Incluido en el suministro Поставляется...
  • Page 9 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣΗ - 安装 INSTALLAzIONE Fig. 1 - Togliere la protezione frontale evitando di danneggiarla e/o di smarrire le viti che la bloccano. Fig. 2 - Sfilare i flessibili dalla scatola incasso e liberarli dal raccordo di tenuta. Fig.
  • Page 10 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣΗ - 安装 Fig. 4 Fornita in dotazione Supplied Fourni Mitgeliefert FREDDA - BLU Incluido en el suministro COLD - BLUE Поставляется в комплекте Παρέχεται με τον εξοπλισμό 包含于配件中...

  • Page 11: Table Of Contents

    INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣΗ - 安装 INSTALLAzIONE (continua...) Fig. 4 - Collegare il flessibile al corpo del miscelatore come indicato in figura. Fig. 5 - Introdurre il corpo nella propria sede fino a battuta contro la parete e fissarlo con le viti precedentemente tolte dalla protezione.
  • Page 12 ATTENZIONE - WARNING - ATTENTION - ACHTUNG - CUIDADO - ВНИМАНИЕ - ΠΡΟΣΟΧΗ - 注意 Ch. 10 mm Ch. 10 mm Ch. 14 mm 8 mm CALDA - ROSSO HOT - RED FREDDA - BLU COLD - BLUE ATTENZIONE! In commercio sono attualmente presenti scatole incasso aventi flessibili con attacchi differenti da quelli descritti fino ad ora.
  • Page 13 ATTENZIONE - WARNING - ATTENTION - ACHTUNG - CUIDADO - ВНИМАНИЕ - ΠΡΟΣΟΧΗ - 注意 - Den vorderseitigen Schutz herausnehmen, ohne ihn zu beschädigen und/oder die Schrauben zu seiner Befestigung zu verlieren. - Die flexiblen Schläuche aus dem Einbaukasten herausnehmen und sie von dem Dichtungsansatz trennen. - Die Anschlussstücke vom Körper der Mischbatterie abschrauben.
  • Page 14 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣΗ - 安装 Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位 Fig.
  • Page 15 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣΗ - 安装 INSTALLAzIONE SU PArETE IN LEgNO O CArTONgESSO Fig. A - Aprire completamente la cassetta in plastica ed estrarre i flessibili di alimentazione. Fig. B - Creare nella parete la sede per l'installazione e i fori per il fissaggio delle parti esterne rispettando le misure indicate.
  • Page 16 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣΗ - 安装 указаниям размеров. Рис. C - Подключите шланги к сети водоснабжения таким образом, чтобы они выходили из гнезда, которое раньше сделали на стене. Проверьте соединение шлангов с испытательным переходником и выполните...
  • Page 17 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣΗ - 安装 Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位 Fig.
  • Page 18 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣΗ - 安装 INSTALLAzIONE (continua...) Fig. 6-7 - Posizionare la piastra di copertura e contrassegnare il muro in corrispondenza del foro centrale della stessa. Fig. 8-9 - Estrarre la piastra di copertura e forare il muro in prossimità del riferimento precedentemente rilevato.
  • Page 19 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣΗ - 安装 την με την παρεχόμενη βίδα. Εικ. 11 - Στερεώστε το μπλοκ στήριξης της βάσης ντους στην πλάκα μέσω των ειδικών βιδών, προσέχοντας να το προσανατολίσετε σωστά. 安装...
  • Page 20 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣΗ - 安装 Fig. 12 2,5 mm Fig. 13 Fig. 14 2,5 mm...

  • Page 21: Installazione (Continua

    INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣΗ - 安装 INSTALLAzIONE (continua...) Fig. 12 - Installare il supporto doccia contro la piastra e bloccarne la posizione con gli appositi grani di fissaggio. Fig. 13 - Ruotare, nella direzione indicata e fino a completa rotazione, il supporto per la maniglia di comando. Fig.

  • Page 22: Установка (Продолжение

    INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣΗ - 安装 УСТАНоВКА (продолжение...) Рис. 12 - Установите опорный блок душа к плитке и блокируйте позицию с помощью соответствующих установочных винтов. Рис. 13 - Поверните в указанном направлении, вплоть до полного поворота, суппорт для ручки управления.
  • Page 23 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣΗ - 安装 Fig. 15 2,5 mm Fig. 16 Guarnizione filtro Filter washer Jointe filtre Filterdichtung Junta-filtro Уплотнительная прокладка фильтра Φλάντζα φίλτρου 过滤器垫圈...
  • Page 24 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣΗ - 安装 INSTALLAzIONE (continua...) Fig. 15 - Verificare che il raccordo sia ben lubrificato, inserirvi la bocca e fissarla con i grani forniti in dotazione. Fig. 16 - Avvitare il flessibile alla doccetta e successivamente al miscelatore. INSTALLATION (continues...) Fig.
  • Page 25 FUNZIONAMENTO - WORkING - FONCTIONNEMENT - FUNkTIONSTäTIGkEIT - FuNCIONAMIENTO - ИСПОЛЬзОВАНИЕ - ΛΕΙΤΟΥΡΓΙΑ - 运行 Fig. 17 COLD Fig. 18 Fig. 19 Fig. 20...
  • Page 26 FUNZIONAMENTO - WORkING - FONCTIONNEMENT - FUNkTIONSTäTIGkEIT - FuNCIONAMIENTO - ИСПОЛЬзОВАНИЕ - ΛΕΙΤΟΥΡΓΙΑ - 运行 FUNzIONAMENTO Se i collegamenti sono stati eseguiti correttamente, per avviare l’erogazione dell’acqua fredda ruotare la maniglia di destra. Per avviare l’erogazione dell’acqua calda ruotare la maniglia di sinistra. Per ottenere acqua miscelata è...
  • Page 27 FUNZIONAMENTO - WORkING - FONCTIONNEMENT - FUNkTIONSTäTIGkEIT - FuNCIONAMIENTO - ИСПОЛЬзОВАНИЕ - ΛΕΙΤΟΥΡΓΙΑ - 运行 РАБоТА В случае если соединения были выполнены правильным образом, чтобы позволить подачу холодной воды, вращайте правую ручку. Наоборот, чтобы позволить подачу горячей воды, вращайте левую ручку. Чтобы...
  • Page 28 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养 Parti di ricambio: Piezas de repuesto: 1 - Vitone 1 - Montura 2 - Maniglia di comando 2 - Maneta de mando 3 - Aeratore 3 - Aireador 4 - Doccetta 4 - Ducha-teléfono...
  • Page 29 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养 Fig. 21 4 mm 2,5 mm 2,5 mm 2,5 mm Fig. 22...
  • Page 30 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养 SOSTITUzIONE DEL VITONE Prima di effettuare tale operazione assicurarsi che l’acqua della rete idrica sia chiusa. Fig. 21 - Smontare le parti esterne seguendo il procedimento inverso all'installazione. Fig.
  • Page 31 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养 Non in dotazione Fig. 23 Not supplied Non fournie Nicht mitgelieferte Excluida del suministro Не включается в комплект поставки Δεν παρέχεται 非随配 Ch. 17 mm Non in dotazione Fig.
  • Page 32 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养 SOSTITUzIONE VITONE (continua...) Fig. 23 - Svitare il vitone danneggiato ed estrarlo dalla propria sede. Fig. 24 - Installare il vitone nuovo sul corpo. Durante questa procedura assicurarsi che le superfici di appoggio siano pulite da impurità...
  • Page 33 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养 Fig. 27 Fig. 28 Fig. 29 SOSTITUzIONE VITONE (continua...) Fig. 27 - Inserire la maniglia di comando sul proprio supporto. IMPORTANTE: per la corretta installazione delle maniglie è necessario orientare il foro per il grano di fissaggio rivolto verso sinistra.
  • Page 34 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养 SUBSTITUTION DE LA TêTE (continue...) Fig. 27 - Insérer la poignée de commande sur son support. IMPORTANT: pour l’installation correcte des poignées il faut orienter le trou pour le goujon de fixation vers la gauche.
  • Page 35 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养 Fig. 30 Fig. 31 Fig. 32 18° = 1 Posizione 18° = 1 Position...
  • Page 36 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养 Fig. 33 Fig. 34 Fig. 35 Fig. 36...

  • Page 37: Substitution De La Tête (Continue

    MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养 SOSTITUzIONE VITONE (continua...) Fig. 33 - ALLINEAMENTO NON CORRETTO CON MANIGLIA INCLINATA VERSO DESTRA Fig. 34 - Togliere la maniglia dal supporto. Fig. 35 - Svitare il supporto e ruotarlo di una posizione (18°) nella direzione in cui risultava inclinata la maniglia.

  • Page 38: Замена Буксы (Продолжение

    MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养 ЗАМЕНА БУКСЫ (продолжение...) Рис. 33 - НЕПРАВИЛЬНОЕ ВЫРАВНИВАНИЕ С РУЧКОЙ, ПОВЕРНУТОЙ ВПРАВО Рис. 34 - Снимите ручку с суппорта. Рис. 35 - Отвинтите суппорт и поверните его на одно положение (18°) по направлению, в которое была повернута...
  • Page 39 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养 Fig. 40 Fig. 41 Fig. 42 18° = 1 Posizione 18° = 1 Position...
  • Page 40 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养 Fig. 43 Fig. 44 Fig. 45 Fig. 46...
  • Page 41 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养 SOSTITUzIONE VITONE (continua...) Fig. 40 - ALLINEAMENTO NON CORRETTO CON MANIGLIA INCLINATA VERSO SINISTRA Fig. 41 - Togliere la maniglia dal supporto. Fig. 42 - Svitare il supporto e ruotarlo di una posizione (18°) nella direzione in cui risultava inclinata la maniglia.
  • Page 42 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养 ЗАМЕНА БУКСЫ (продолжение...) Рис. 40 - НЕПРАВИЛЬНОЕ ВЫРАВНИВАНИЕ С РУЧКОЙ, ПОВЕРНУТОЙ ВЛЕВО Рис. 41 - Снимите ручку с суппорта. Рис. 42 - Отвинтите суппорт и поверните его на одно положение (18°) по направлению, в которое была повернута...
  • Page 43 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养 Fig. 47 Fig. 48 180° Fig. 49...
  • Page 44 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养 ATTENZIONE! Nel caso NON si sia ottenuto il corretto allineamento della maniglia, svitare la vite che blocca il supporto interessato e ruotare lo stesso di 180°, quindi installare nuovamente il tutto sul corpo incasso. Ripetere le operazioni illustrate da figura 26 a figura 46 fino al conseguimento del corretto allineamento della maniglia.
  • Page 45 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养 Fig. 50 Fig. 51 PULIzIA / SOSTITUzIONE DELL’AErATOrE Nel caso l’erogazione non fosse fluida svitare manualmente il porta aeratore, estrarre il filtro senza danneggiare e/o smarrire la guarnizione. Se l’aeratore fosse otturato è sufficiente sciacquare il filtro con acqua corrente, senza utilizzare detergenti.
  • Page 46 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养 ЧИСТКА И ЗАМЕНА АЭРАТоРА Если струя воды неровная, отвинтите вручную держатель аэратора, выньте фильтр, не повреждая и сохраняя уплотнительную прокладку. Если аэратор засорен, достаточно промыть фильтр в проточной воде...
  • Page 47 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养 Fig. 52 Fig. 53 Ch. 18 mm Fig. 54 Fig. 55...
  • Page 48 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养 SOSTITUzIONE DEL DEVIATOrE Prima di effettuare questa operazione assicurarsi che l’acqua della rete idrica sia chiusa. Svitare il flessibile della doccetta. Svitare il raccordo posto sotto il miscelatore facendo attenzione a non danneggiare/smarrire l’O-ring.
