Seav LXB 2150 Manual

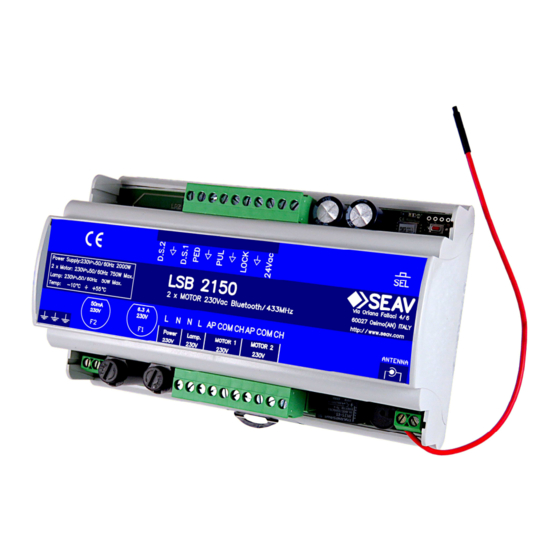

QUADRO ELETTRONICO LXB 2150
Centrale elettronica monofase, per l'automazione di cancelli 1 –
2 ante battenti con modulo Bluetooth 4.2 e ricevente radio
incorporata, in contenitore barra DIN 9 posti.
- Mod. LGB 2150
- Mod. LSB 2150
- Mod. LHB 2150
I '
MPORTANTE PER L UTENTE
- Il dispositivo può essere utilizzato da bambini di età
superiore a 8 anni o da persone con ridotte capacità
psico-fisiche o con poca conoscenza ed esperienza
solamente se supervisionati o istruiti sul funzionamento e
le modalità di utilizzo in maniera sicura per capire anche i
pericoli coinvolti nel suo utilizzo.
- queste istruzioni sono disponibili anche sul sito
http://www.seav.it
- Non consentire ai bambini di giocare con il dispositivo e
tenere lontano dalla loro portata i radiocomandi.
- Esaminare frequentemente l'impianto per rilevare
eventuali segni di danneggiamento. Non utilizzare il
dispositivo se è necessario un intervento di riparazione.
-Ricordarsi sempre di togliere l'alimentazione prima di
effettuare operazioni di pulizia o manutenzione.
- Le operazioni di pulizia e manutenzione non devono
essere eseguite da bambini senza essere supervisionati.
ATTENZIONE: conservare questo manuale d'istruzioni e
rispettare le importanti prescrizioni di sicurezza in esso
contenute. Il non rispetto delle prescrizioni potrebbe
provocare danni e gravi incidenti.
I l'
MPORTANTE PER INSTALLATORE
1) Prima di automatizzare il serramento è necessario
verificarne il buono stato, in rispetto alla direttiva
macchine e alla conformità EN 12604.
2) Controllare che la locazione in cui è situata
l'installazione consenta il rispetto dei limiti di temperatura
di esercizio indicata per il dispositivo.
3) La sicurezza dell'installazione finale e il rispetto di
tutte le prescrizioni normative ( EN 12453 - EN 12445) è
a cura di chi assembla le varie parti per costruire una
chiusura completa.
4) Usare dispositivi di sicurezza in grado di monitorare
lo stato della loro connessione alla centrale elettrica.
5) Si consiglia, terminata l'installazione, di eseguire tutti
i controlli necessari ( programmazione opportuna della
centrale e corretta installazione
sicurezza) per assicurarsi
un'installazione conforme.
6) La centrale non presenta nessun tipo di dispositivo di
sezionamento della linea elettrica 230 Vac, sarà quindi
cura dell'installatore
dispositivo di sezionamento. E' necessario installare un
interruttore omnipolare
sovratensione. Esso deve essere posizionato in modo
da essere protetto contro le richiusure accidentali
secondo quanto previsto al punto 5.2.9 della EN 12453.
: Senza radio Ricevente
: 433,92 Mhz "narrow band"
: 868,3 Mhz "narrow band"
dei dispositivi di
di aver eseguito
prevedere nell'impianto
con categoria
I
7) I cavi di alimentazione e di collegamento motore
devono avere diametro esterno compreso tra 4,5 e 7
mm. I fili conduttori interni devono avere sezione
nominale pari a 0,75mm2. Se non viene utilizzata una
canalina , si raccomanda di usare cavi di materiale
H05RR-F Prestare attenzione a fissare i cavi in modo
che siano ancorati in modo stabile.
8) Il motoriduttore usato per muovere il serramento deve
essere conforme a quanto prescritto al punto 5.2.7 della
EN 12453.
9) In accordo al 5.4.2 della EN 12453 è consigliabile
usare motoriduttori dotati di un dispositivo di sblocco
elettromeccanico, per consentire in caso di necessità, di
muovere il serramento manualmente.
10) In accordo al 5.4.3. della EN 12453 utilizzare sistemi
di sblocco elettromeccanico o dispositivi similari che
permettano al serramento di arrestarsi in sicurezza nella
sua posizione di finecorsa
11) Il cablaggio dei vari componenti elettrici esterni alla
centralina deve essere effettuato secondo quanto
prescritto dalla normativa EN 60204-1 e dalle modifiche
a questa apportata dal punto 5.2.7 della EN 12453
12) L'eventuale montaggio di una pulsantiera per il
comando manuale deve essere fatto posizionando la
pulsantiera in modo che l'utente non venga a trovarsi in
posizione pericolosa.
13) La funzione di sicurezza garantita dalla centralina è
attiva solo in chiusura; pertanto la protezione in apertura
deve essere assicurata in fase di installazione con
misure (ripari o distanze di sicurezza ) indipendenti dal
circuito di controllo.
14) Per un corretto funzionamento della parte radio
ricevente, in caso di utilizzo di due o più centrali, si
consiglia l'installazione ad una distanza di almeno 3
metri l'una dall'altra.
RED 2014/53/EU, EMC 2014/30/EU, LVD 2014/35/EU.
Il testo completo della dichiarazione di conformità UE è
disponibile al seguente indirizzo Internet:
http://www.seav.it/
un
III di
1
La Centrale Elettronica :
LGB 2150 - LSB 2150 – LHB 2150
sono conformi alle specifiche delle Direttive
rev. 1.2 09/07/2019
