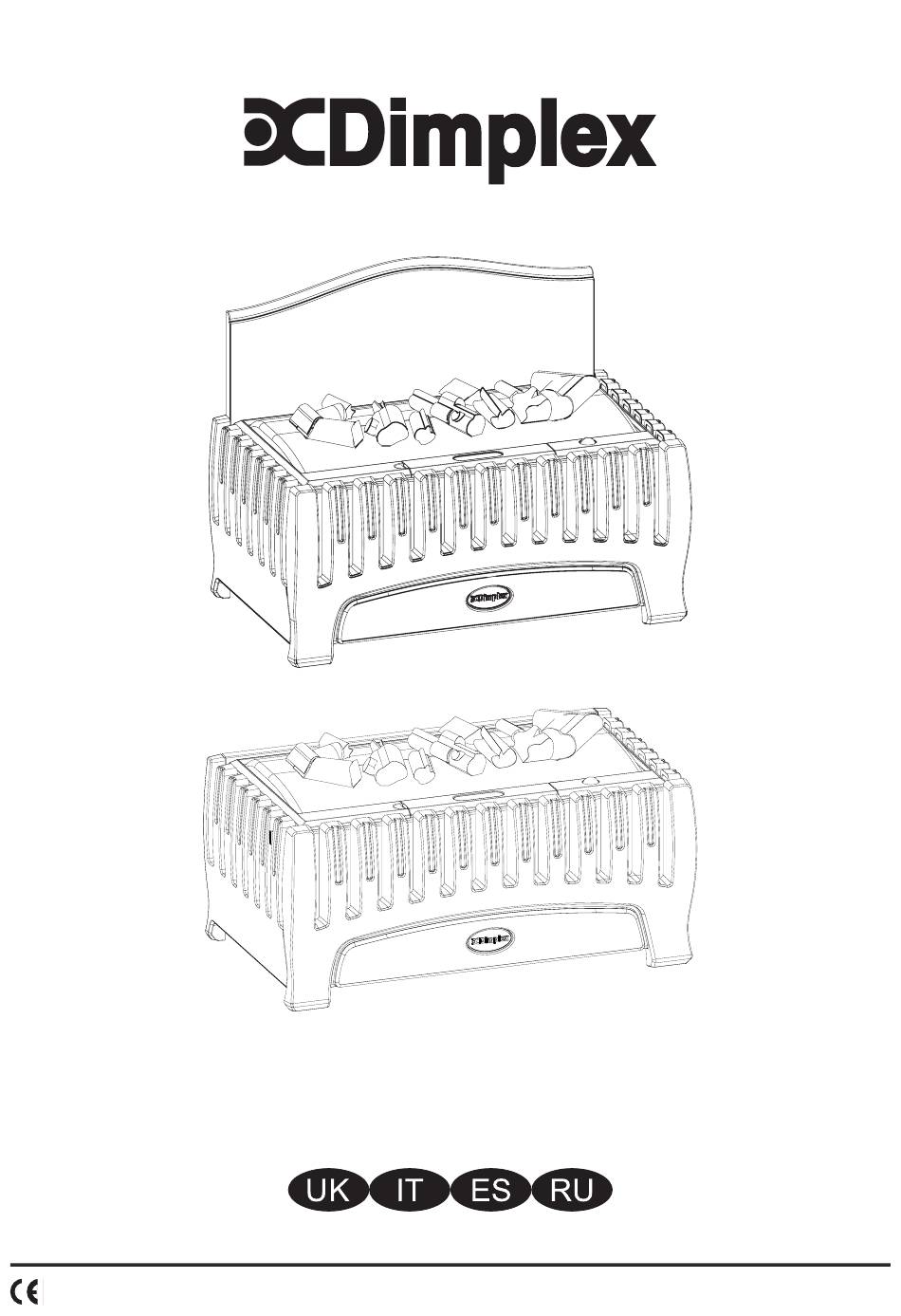

  • Page 1 WESTBROOK WBK20 08/35588/0 Issue 3 The product complies with the European Safety Standards EN60335-2-30 and the European Standard Electromagnetic Compatibility (EMC) EN55014, EN60555-2 and EN60555-3 These cover the essential requirements of EEC Directives 2006/95/EC and 2004/108/EC...
  • Page 2 Fig. 1 Fig. 2 Fig. 3 Fig. 4a Fig. 4...
  • Page 3 Fig. 5 Fig. 5a Fig. 5b Fig. 6 Fig. 7 Fig. 8...
  • Page 4 Fig. 9 Fig. 10 Fig. 11 Fig. 12 Fig. 13 Fig. 14...
  • Page 5 Fig. 15 Fig. 17 Fig. 16 Fig. 18...
  • Page 6 UK ............................ 1 IT ............................7 ES ........................... 13 RU ..........................19...
  • Page 7 Dimplex OPTIMYST Basket Fire Introduction Thank you for choosing this Dimplex electric fi re. Please read this information guide carefully to be able to safely install, use and maintain your product. Important Safety Advice When using electrical appliances, basic precautions should always be followed to reduce the risk of fi re, electrical shock and injury to persons, including the following: 1.

  • Page 8: Installation Instructions

    Installation Instructions This section describes how to set up your fi re. BEFORE YOU START 1. Ensure that all packing items are removed (read any warning labels carefully) and retain all packing for possible future use e.g. in the event of moving house or returning the appliance to your supplier. 2.

  • Page 9: Maintenance

    6. Remove the defective lamp, by gently lifting vertically and disengaging the pins from the lamp holder, (See Fig.4 and 4a). Replace with a Dimplex OPTIMYST, 12V, 50W, Gu5.3 base, 8º beam angle, coloured lamp. (Purchased from our website http://spares.dimplex.co.uk) 7.
  • Page 10 CLEANING Warning – Always press Switch ‘A’ to the ‘OFF’ (0) position (See Fig.10) and disconnect from the power supply before cleaning the fi re. We recommend cleaning the following components once every 2 weeks, particularly in hard water areas:- Water Tank, Sump, Nozzle, Tank cap and seal, Air fi...

  • Page 11: Additional Information

    Additional Information AFTER SALES SERVICE Your product is guaranteed for 2 years from the date of purchase. Within this period, we undertake to repair or exchange this product free of charge (excluding lamps & subject to availability) provided it has been installed and operated in accordance with these instructions.

  • Page 12: Troubleshooting

    Troubleshooting Symptom Cause Corrective Action The fl ame effect will Mains plug is not plugged in. Check plug is connected to wall socket not start. correctly. Low water level. Check that the water tank is full and there is water in the sump. Low voltage connector not connected properly.
  • Page 13 Caminetto a braciere Dimplex OPTIMYST Introduzione Grazie per avere scelto un caminetto elettrico Dimplex. Si raccomanda di leggere attentamente la presente guida, che consentirà di installare, utilizzare e mantenere in sicurezza il prodotto acquistato. Istruzioni importanti per la sicurezza Durante l’uso del prodotto adottare le misure di sicurezza valide per qualsiasi apparecchio elettrico, onde evitare incendi, scariche elettriche e lesioni alla persona.

  • Page 14: Funzionamento

    Istruzioni per l'installazione Questa sezione descrive l'installazione del caminetto. PRIMA DI INIZIARE 1. Verifi care di avere disimballato tutti gli oggetti forniti con il prodotto (leggere le eventuali etichette di avvertenza con attenzione) e conservare l'imballaggio per un possibile uso futuro, ad esempio in caso di trasloco o di restituzione del prodotto al fornitore.
  • Page 15 dell'avviamento dell'effetto fi amma. Premere per impostare l'unità in modalità standby. Questa sarà indicata da una segnalazione acustica. Manopola di controllo C: controlla l'intensità dell'effetto fi amma. Ruotando la manopola di controllo a sinistra, l'effetto fi amma aumenta, ruotandola a destra, l'effetto fi amma diminuirà. COME OTTENERE L'EFFETTO FIAMMA DESIDERATO 1.
  • Page 16 6. Rimuovere la lampadina guasta sollevandola delicatamente verso l'alto sganciando i perni dal portalampada (vedere Fig. 4 e 4a). Sostituire con una lampadina colorata Dimplex OPTIMYST, 12V, 50 W, base Gu 5,3, angolo del raggio 8°. (Disponibile sul nostro sito web http://spares.dimplex.co.uk.) 7.

  • Page 17: Informazioni Aggiuntive

    Informazioni aggiuntive SERVIZIO DI POST-VENDITA Il prodotto è garantito per 2 anno con decorrenza dalla data di acquisto. In questo arco di tempo ci impegniamo a riparare o sostituire il prodotto senza alcun addebito al cliente (salvo le lampadine e soggetto a disponibilità) purché sia stato installato e utilizzato in modo appropriato.

  • Page 18: Risoluzione Dei Problemi

    Risoluzione dei problemi Sintomo Causa Azione correttiva L'effetto fi amma non Il cavo di alimentazione non è collegato. Verifi care che la spina sia collegata si avvia. correttamente alla presa di corrente. Basso livello dell'acqua. Verifi care che il serbatoio dell'acqua sia pieno e che sia presente dell'acqua nella vasca di raccolta.
  • Page 19 Cesta de fuego OPTIMYST de Dimplex Introducción Gracias por elegir esta chimenea eléctrica de Dimplex. Lea esta guía de información con detenimiento para instalar, utilizar y mantener el producto con total seguridad. Aviso de seguridad importante Al utilizar aparatos eléctricos, deben adoptarse siempre algunas precauciones básicas para reducir el riesgo de incendio, descargas eléctricas y lesiones personales, como por ejemplo:...
  • Page 20 Instrucciones de instalación En esta sección se describe cómo instalar el producto. ANTES DE COMENZAR 1. Asegúrese de retirar todos los elementos del embalaje (lea atentamente las etiquetas de advertencia) y conserve el embalaje para su uso posterior, por ejemplo, para cuando sea necesario transportar entre domicilios o devolver el aparato al proveedor.
  • Page 21 6. Retire la bombilla defectuosa levantándola suavemente en vertical y desenganchando las clavijas del portalámparas (consulte las Fig. 4 y 4a). Sustitúyala por una bombilla tintada original OPTIMYST de Dimplex de 12 V, 50 W, base Gu5.3, ángulo de haz de luz 8º. (Se puede adquirir en nuestro sitio web http://spares.dimplex.co.uk).
  • Page 22 7. Introduzca cuidadosamente las dos clavijas de la nueva bombilla en los dos orifi cios del portalámparas. Insértela con fi rmeza hasta que quede instalada. (Consulte las Fig. 4 y 4a). 8. Vuelva a colocar el sumidero, la boquilla, el depósito de agua y la base de combustible. LIMPIEZA Advertencia: sitúe el interruptor "A"...

  • Page 23: Información Adicional

    Información adicional SERVICIO DE POSTVENTA El producto está garantizado durante 2 año a partir de la fecha de compra. Dentro de este periodo, nos comprometemos a reparar o cambiar este producto gratuitamente (excepto las bombillas, y sujeto a disponibilidad) siempre que se haya instalado y usado de acuerdo con estas instrucciones. Sus derechos bajo las condiciones de esta garantía no sustituyen a sus derechos establecidos por la ley, que a su vez no se ven afectados por los derechos establecidos en esta garantía.

  • Page 24: Resolución De Problemas

    Resolución de problemas Síntoma Causa Acción correctiva No se produce el El cable de alimentación no está enchufado. Compruebe que el enchufe está efecto de llama. correctamente conectado a la toma de corriente. Nivel bajo de agua. Compruebe que el depósito de agua está lleno y que hay agua en el sumidero.
  • Page 25 Электрический камин Dimplex OPTIMYST с корзиной Введение Благодарим за покупку электрического камина Dimplex Просим внимательно ознакомиться с настоящей инструкцией в целях обеспечения безопасности в о время установки, работы и ухода за вашим камином. Важная информация по технике безопасности. Для снижения риска воспламенения, поражения электрическим током и получения травм при использовании...
  • Page 26 Указания по установке В настоящем разделе приведен порядок установки и настройки камина. ПЕРЕД НАЧАЛОМ 1. Проверьте, что вся упаковка снята (внимательно ознакомьтесь со всеми предупреждениями), сохраните упаковку на случай переезда на другое место жительства или возврата прибора в место покупки. 2.
  • Page 27 6. Удалите неисправную лампу, осторожно подняв вертикально и отсоединив штырьки от патрона (см. Рис. 4 и 4а). Замените на цветную лампу Dimplex OPTIMYST, 12 В, 45 Вт, с цоколем Gu5.3 и углом расхождения светового пучка 8º. (ее можно приобрести на нашей странице в интернете http://spares.dimplex.co.uk) 7.

  • Page 28: Дополнительная Информация

    права по данной гарантии дополняют законные права потребителя и не ущемляют их. За информацией о послепродажном обслуживании или технической поддержке прибора следует обращаться на сайт www.dimplex.co.uk - выберите “Обслуживание” или по телефону 0845 600 5111 (Великобритания) или 01 842 4833 (Республика Ирландия). Запасные части также можно заказать на веб-сайте. Просьба сохранить...

  • Page 29: Устранение Неисправностей

    ПАТЕНТЫ И ЗАЯВКИ НА ПОЛУЧЕНИЕ ПАТЕНТОВ Изделия Optimyst защищены одним или сразу несколькими патентами либо заявками на получение патентов: Великобритания GB 2402206, GB 2460259, GB 2460453, GB 2418014, GB 2465738, GB 2449925, GB 2465537, GB 2455277 , GB1020534.2, GB1020537.5, GB1110987.3 США: US 7967690, US 2010299980, US 2011062250, US 2008028648, US 13/167,042 Россия: RU 2008140317 Европа: EP 2029941, EP 2201301, EP 2315976, EP 1787063, EP 07723217.1, EP 11170434.2, EP 11170435.9...
