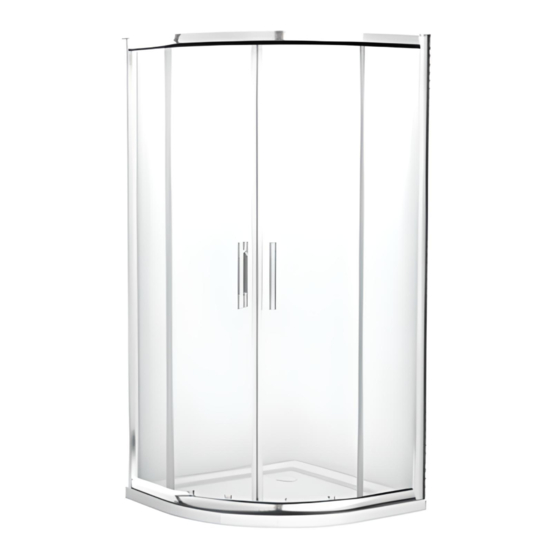

Kabina półokrągła
Полукръгла душ кабина с четирикрилна
врата, равномерно разположени крила
& леко изместване на ъгъла
Symetrický a asymetrický čtvrtkruhový
sprchový kout
Equal & Offset Quadrant Screen
Egyenlő és egyenlőtlen szárú négyrészes
zuhanykabin
Paravane drepte şi curbate Paravane
cvadrante
Полукруглая душевая кабина
Symetrický a asymetrický štvrťkruhový
sprchovací kút
Напівкругла душова кабіна
Montaż kabiny najlepiej wykonać w dwie osoby
Препоръчва се монтажът на кабината да се извърши от двама души
Doporučujeme, aby montáž sprchového koutu prováděly dvě osoby
Installation should be carried out by two persons
A zuhanykabin összeszereléséhez két személy szükséges
Instalarea cabinei trebuie efectuată de două persoane
Рекомендуем делать монтаж кабины вдвоем
Odporúčame, aby montáž sprchovacieho kúta vykonávali vykonávali dve osoby
Монтаж кабіни найкраще виконувати вдвох
www.kolo.eu
Nr 001 101 1-0 O.Zm 07/09
Advertisement
Related Manuals for KOLO GEO-6
Summary of Contents for KOLO GEO-6
- Page 1 Kabina półokrągła Полукръгла душ кабина с четирикрилна врата, равномерно разположени крила & леко изместване на ъгъла Symetrický a asymetrický čtvrtkruhový sprchový kout Equal & Offset Quadrant Screen Egyenlő és egyenlőtlen szárú négyrészes zuhanykabin Paravane drepte şi curbate Paravane cvadrante Полукруглая...
- Page 2 info PIN Wykaz części kabiny Mocowania Opis Ilość Opis Ilość 1 Profi l przyścienny Klucz imbusowy 2 Ścianka stała z uszczelką Wkręt 10mm 3 Drzwi Wkręt 30mm 4 Profi le gięte, górny i dolny Kołki rozporowe 5 Uchwyt Wiertło średn.3,2mm 6 Uszczelka magnetyczna drzwi 7 Uszczelka tylnej krawędzi drzwi 8 Zaślepki 2-elementowe...
- Page 3 Seznam dílů u čtvrtkruhového Списък с части за Овална душ Комплект от допълнителни Obsah montážní sady sprchového koutu кабина с четири крила части и инструменти Číslo Popis Popis № Описание к-во Описание к-во dílu Stěnový profi l Imbusový klíč 1 Профил за стена Ключ...
- Page 4 UWAGA ВАЖНО DŮLEŽITÉ Prosimy uważnie przeczytać instrukcję Моля, прочетете внимателно следните Před instalací Vašeho sprchového koutu montażu przed zainstalowaniem kabiny, инструкции, преди да монтирате душ si prosím pečlivě přečtěte tyto pokyny, aby używać ją zgodnie z przeznaczeniem кабината за да осигурите безопасна abyste zajistili bezpečné...
- Page 5 1. Strzałka - prąd 2. Kropla wody (wewnętrzna strona kabiny) 3. Czynności wykonywać przez 2 osoby 4. Uwaga niebezpieczeństwo! Tutaj są podkreślone wskazówki, które są istotne dla bezpieczeństwa pracy lub sprawności działania. Bezwzględnie przestrzegać! 5. Uwaga niebezpieczeństwo! Nie przewiercić przewodów elektrycznych albo wodociągowych! 6.
- Page 6 krok 1 – Zainstaluj profi le przyścienne w odległości ok.8 – 10 mm od krawędzi brodzika. Brodzik powinien być montowany do czoła płytek po ułożeniu glazury. krok 2 – Używając poziomicy, upewnij się, że profi l przyścienny jest umieszczony pionowo. krok 3 –...
- Page 7 krok 5 – Wkrętami 30 mm przykręć profi l przyścienny do ściany, uważając, aby był zamocowany w pionie. Tę samą procedurę powtórz z drugim profi lem. Upewnij się, że jest w tej samej odległości od krawędzi brodzika, jak pierwszy profi l. krok 6.1 –...
- Page 8 krok 8 – Wkrętem długości 10 mm przymocuj element szyby do poziomego profi lu górnego. krok 9 – Wkrętem długości 10 mm przymocuj element szyby do poziomego profi lu dolnego. krok 10 – Wsuń poprzednio zmontowane panele w profi le przyścienne (po lewej i prawej stronie). Zaleca się, aby następny krok wykonać...
- Page 9 krok 13 – Załóż zaślepki profi li, jak na rysunku. krok 14 – Załóż zaślepki profi li, jak na rysunku. Następnie załóż logo, jak na rysunku. krok 15 – Zawieś drzwi wkładając rolki do kanału prowadnicy. Upewnij się, że rolki z regulacją na klucz imbusowy są...
- Page 10 krok 18 – Kluczem imbusowym ustaw rolki górne tak, aby uszczelki magnetyczne były równoległe. krok 19 – Zainstaluj uchwyty według schematu. krok 20 – Przejrzystym silikonem sanitarnym uszczelnij styk kabiny ze ścianą i brodzikiem w następujących miejscach: A: Zewnętrzna pionowa spoina ramy ze ścianą. B: Zewnętrzna obwodowa spoina ramy z brodzikiem.
- Page 11 INSTRUKCJA KONSERWACJI • tisztítószerek pH-ja lehetőleg 4 és 8 között legyen. Drzwi prysznicowe myje się po każdym użyciu. Aby zapobiec osadzaniu • Soha ne használjon súrolószereket. się kamienia wapiennego, dokładnie wycieraj wszystkie resztki wody INSTRUCŢIUNI DE ÎNTREŢINERE po prysznicu gąbką, miękką ściereczką lub irchą – ale bez środków Uşile de la cabinele de duş...
- Page 12 PVC, PA, POM, elemente ABS şi elemente realizate din aliaj ZnAl, oţel carbon, cupru şi oţel inoxidabil. Poate fi curăţat: Da Rezistent la impact/lovire: Da Stabilitate a proprietăţilor: Da www.kolo.eu...
