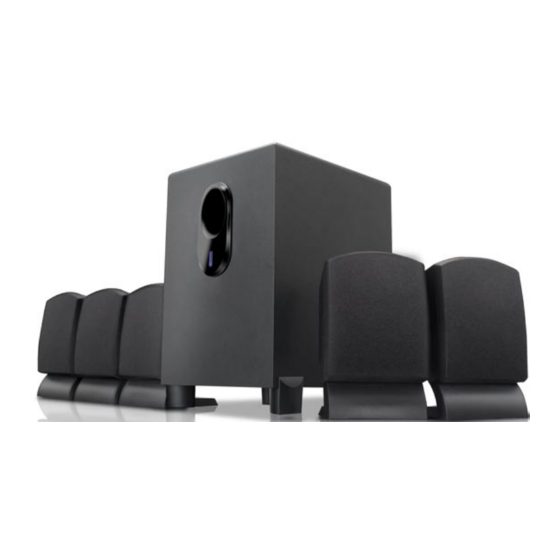

Home Theater Speaker System

Instruction Manual ..........................................Page 2

Sistema de Altavoces de Cine en Casa

Manual de Instrucciones ............................. Página 14

Haut-Parleurs de Cinéma Maison

Mode d'emploi ............................................... Page 26

Please read carefully before use • Léa el manual antes de usar •

CSP96

Veuillez lire ce livret avant utilisation

Table of Contents

Chapters

Need help?

Do you have a question about the CSP96 and is the answer not in the manual?

Questions and answers

Summary of Contents for Coby CSP96

Page 1 Sistema de Altavoces de Cine en Casa Manual de Instrucciones ... Página 14 Haut-Parleurs de Cinéma Maison Mode d’emploi ... Page 26 Please read carefully before use • Léa el manual antes de usar • Veuillez lire ce livret avant utilisation CSP96...
Page 2: Table Of Contents
Table of Contents OvERviEw ...3 Features ...3 Package Contents ...3 Precautions ...3 GETTiNG STARTEd ...4 Rear Connections ...4 Installation ...5 OPERATiON ...7 TROublESHOOTiNG ...9 SAFETy NOTiCES ...10 Page 2 Coby Electronics Corporation...
Page 3: Overview
In order to ensure the safe operation of the system and achieve the best performance, please read these in- structions thoroughly and keep them for future reference. Features 5.1-Channel Surround Sound Speaker System Use with 5.1-channel DVD players, PC sound cards ...
Page 4: Getting Started
TV (L) and TV (R) input Front Left (FL) and Front Right (FR) input Page 4 Surround Left (SL) and Surround Right (SR) input Center (CEN) input Subwoofer (SW) input Audio output (speakers) AC power input Power switch (on/off) Coby Electronics Corporation...
Page 5: Installation
Getting Started Installation Insert all satellite speaker cables into their respective audio output jacks (speaker clips) located on the rear of the subwoofer (FL= Front Left; FR = Front Right; SL = Surround Left; SR = Surround Right; CEN = Center). Connect the RCA input jacks located on the rear of the subwoofer to a 5.1-channel output source (FL= Front Left;...
Page 6 When all connections have been made, plug the subwoofer into an AC110V, 60Hz wall socket. Locate the power switch on the rear of the subwoofer and turn the unit on. This system connects to your indoor AC 110V, 60Hz power supply. Page 6 Coby Electronics Corporation...
Page 7: Operation
Operation The volume controls can be found on top of the sub- woofer. volume Control (Master: All Speakers) The Volume knob controls the volume of the entire system. Turn this knob clockwise to increase the volume; counter-clockwise to decrease. Treble Control (Satellites: FR, Fl, SR, Sl, CEN) The Treble Volume knob controls the volume of all 5 satellite speakers.
Page 8: Specifications
4” Subwoofer x 1 Satellites: 120Hz – 20,000Hz Subwoofer: 20Hz – 170Hz > 35dB > 65dB <0.5% at 1kHz, 1W AC 110V, 60Hz Satellites: L92 x W149 x H94 (mm) Subwoofer: L102 x W300 x H305 (mm) 13.23 lbs Coby Electronics Corporation...
Page 9: Troubleshooting
If you have a problem with this device, please check our website at www.cobyusa.com for Frequently Asked Questions (FAQs) and firmware updates. If these resources do not resolve the problem, please contact Technical Support. Address Coby Electronics Technical Support 56-65 Rust Street Maspeth, NY 11378 Email techsupport@cobyusa.com www.cobyusa.com...
Page 10: Safety Notices
For recycling or disposal information about this product, please contact your local authorities or the Electronics Industries Alliance: www.eiae.org. Page 10 CSP96 Coby Electronics Corporation...
Page 11 Safety Notices Do not expose this system to extreme heat or cold. Do not attempt to open the system casing or per- form repairs yourself. Doing so may expose you to dangerous high voltages. Refer all repairs to qualified service personnel. If anything is dropped or spilled into the system, disconnect it from the power supply immediately and contact a qualified professional for repair.
Page 12: Important Safety Instructions
This will prevent damage to the product due to lightning or power-line surges. Page 12 Coby Electronics Corporation...
Page 13 Safety Notices Overloading: Do not overload wall outlets, extension cords, or in- tegral convenience receptacles as this can result in a risk of fire or electric shock. Object and Liquid Entry: Never push objects of any kind into this product through openings as they may touch dangerous voltage points or shout-out parts that could result in a fire or electric shock.
Page 14 Funciones ... 15 Contenidos de Paquete ... 15 Precauciones ... 16 PARA EMPEzAR ...17 Conexiones Traseras ...17 Instalación ... 18 FuNCiONAMiENTO ... 20 ESPECiFiCACiONES ...21 SOluCióN dE PROblEMAS ... 22 AviSOS dE lA SEGuRidAd ... 23 Page 14 Coby Electronics Corporation...
Page 15: Generalidades
Generalidades Gracias por su compra de nuestro sistema de altavoces de cine en casa. Con el fin de asegurar la operación segura de este sistema y lograr el mejor rendimiento, lea estas in- strucciones detenidamente y consérvelas para referencias futuras. Funciones Sistema de altavoces de 5.1 canales con sonido ...
Page 16: Precauciones
Corte la corriente de inmediato (desconecte), si se ha volcado algún líquido sobre los altavoces o ha caído un objeto dentro. Apague la unidad cuando no se encuentre en uso. Page 16 Coby Electronics Corporation...
Page 17: Para Empezar
Para Empezar Conexiones Traseras El panel de conexiones se encuentra en la parte trasera del altavoz de sub-graves. Interruptor de TV/DVD Ajustado a posición “TV” para escuchar la entrada de TV (2) Ajustado a posición “DVD” para escuchar la entrada de DVD (3, 4, 5, 6) Entrada de TV izquierda (L) y derecha (R) Entrada frontal...
Page 18: Instalación
= Frontal derecho; SL = Sonido envolvente izquierdo; SR = Sonido envolvente derecho; CEN = Central). Las posibles fuentes de señal pueden ser: reproductores de DVD, tarjetas de sonido de una PC, u otras fuentes Page 18 Coby Electronics Corporation...
Page 19 Getting Started que provean salida de señal 5.1 (asegúrese de que la potencia de salida de estas fuentes sean compatibles con este sistema). Si tuviera disponible una fuente de señal de 2.1 canales, utilice las conexiones FL/FR y SW. Cuando concluya todas las conexiones, conecte el altavoz de sub-graves en una toma de pared de CA de 110V, 60Hz.
Page 20: Funcionamiento
La perilla de graves controla el volumen del altavoz de sub-graves. Gire esta perilla en el sentido de la agujas del reloj para agregar graves; en sentido contrario a las agujas del reloj para restar. Page 20 Coby Electronics Corporation...
Page 21: Especificaciones
Especificaciones Potencia de salida Unidades de altavoz Respuesta de frecuencia Separación Relación señal- ruido Distorsión Fuente de ali- mentación Dimensiones de la unidad Peso El diseño y las especificaciones están sujetos a cambios sin previa notificación. www.cobyusa.com 300W (peak) Satélites: 40W (4 Ohmios a 1k Hz, THD 10%) Altavoz de sub-graves: 100W (8 Ohmios a 1k Hz, THD 10%)
Page 22: Solución De Problemas
Preguntas Frecuentes (FAQ) en nuestro sitio Internet www.cobyusa.com y las actualizaciones de firmware. Si estos recursos no le solucionan el problema, comu- níquese con Soporte Técnico. domicilio Coby Electronics Technical Support 56-65 Rust Street Maspeth, NY 11378 Email techsupport@cobyusa.com la Red www.cobyusa.com...
Page 23: Avisos De La Seguridad
ADVERTENCIA: Para prevenir descargas eléctricas, haga coincidir la paleta ancha del enchufe con la ranura ancha e insértela completamente. Para obtener información de reciclaje o eliminación sobre este producto, comuníquese con sus autoridades locales o con la Alianza de Industrias Electrónicas: www.eiae.org. www.cobyusa.com CSP96 Page 23...
Page 24 No coloque sus manos ni ninguna otra parte de su cuerpo cerca de los elementos generadores de calor del sistema. Page 24 Coby Electronics Corporation...
Page 25 Avisos de la Seguridad Consignes de Sécurité Importantes Lea las instrucciones: Deberá leer todas las instrucciones de seguridad y funcionamiento, antes de poner en funcionamiento este producto. Conserve las instrucciones: Deberá conservar las instrucciones de seguridad y funcionamiento para referencia futura. Preste atención a las advertencias: Deberá...
Page 26 Calor: El producto debe ubicarse lejos de fuentes de calor tales como radiadores, rejillas de aire caliente, estufas u otros productos (incluidos amplificadores) que produzcan calor. Page 26 Coby Electronics Corporation...
Page 27 www.cobyusa.com Page 27...
Page 28 PRéSENTATiON ... 29 Caractéristiques ... 29 Contenu de l’emballage ... 29 Précautions ... 30 POuR COMMENCER ...31 Branchements Arrière ... 31 Installation ... 32 FONCTiONNEMENT ... 34 CARACTéRiSTiquES ...35 déPANNAGE ... 36 NOTiCES dE SûRETé ...37 Page 28 Coby Electronics Corporation...
Page 29: Présentation
Présentation Merci d’avoir acheté ce système d’enceintes de cinéma maison. Afin d’assurer la sécurité du fonctionnement du système et pour obtenir les meilleurs résultats, veuillez lire soigneusement ces instructions et conservez-les pour référence future. Caractéristiques Enceintes d’ambiance multicanal 5.1 Utilisation avec lecteurs DVD multicanal 5.1, cartes ...
Page 30: Précautions
Débranchez immédiatement l’appareil si du liquide a été renversé ou si des objets sont tombés à l’intérieur des haut-parleurs. Éteignez l’appareil lorsque vous ne l’utilisez pas. Page 30 Coby Electronics Corporation...
Page 31: Pour Commencer
Pour Commencer Branchements Arrière Le panneau de branchement se trouve à l’arrière du cais- son de basses. Commutateur TV/DVD Réglez à la position “TV” à l’écoute de la source d’entrée TV (2) Réglez à la position “DVD” à l’écoute de la source d’entrée DVD (3, 4, 5, 6) Entrée TV (L) et TV (R) Entrée avant gauche (FL)
Page 32: Installation
5.1 (FL = avant gauche ; FR = avant droit ; SL = sur- round (ambiance) gauche ; SR = surround (ambiance) droit ; CEN = centre). Les sources possibles compren- nent les lecteurs de DVD, les cartes son pour PC, ou d’autres sources fournissant une sortie multicanal Page 32 Coby Electronics Corporation...
Page 33 Pour Commencer 5.1 (veillez à ce que l’alimentation fournie par le dispositif de sortie soit compatible avec ce système). S’il n’y a qu’une source à canal 2.1 disponible, servez- vous des connexions FL/FR et SW. Après avoir procédé à toutes les connexions, branchez le caisson de basses à...
Page 34: Fonctionnement
: Sw). Le bouton de Volume des Basses commande le volume du caisson de basses. Tournez-le dans le sens des aiguilles d’une montre pour augmenter le son ; dans le sens contraire pour baisser le son. Page 34 Coby Electronics Corporation...
Page 35: Caractéristiques
Caractéristiques Alimentation de sortie Amplificateurs Réponse en fréquence Écartement Distorsion Alimentation Dimensions de l’unité Poids La conception et les caractéristiques sont sujettes à modi- fication sans préavis. www.cobyusa.com 300W (PMPO) (crête) Satellites : 40W (4 Ohms à 1kHz, THD 10%) Caisson de basses : 100W (8 Ohms à...
Page 36: Dépannage
(Foire aux questions) et vérifier la disponibilité des mises à jour des micrologiciels. Si ces ressources ne vous aident pas à résoudre le problème, veuillez communiquer avec le service d’assistance technique. Adresse Coby Electronics Technical Support 56-65 Rust Street Maspeth, NY 11378 Email techsupport@cobyusa.com Site web www.cobyusa.com...
Page 37: Notices De Sûreté
à un niveau de volume élevé. L’écoute à un niveau de volume élevé constant peut provoquer des pertes auditives. Si vous souffrez de bourdonnements dans les oreilles ou de perte d’audition, arrêtez d’utiliser les écouteurs et consultez votre médecin. www.cobyusa.com CSP96 Page 37...
Page 38 Il faut permettre une bonne ventilation ; ne pas étouffer le système avec d’autres objets ou placez-le dans un espace clos. Ne placez pas votre main, ou autres parties du corps, près d’éléments du système générateurs de chaleur. Page 38 Coby Electronics Corporation...
Page 39 Notices de Sûreté Consignes de Sécurité importantes Lisez les instructions : Toutes les instructions de sécurité et de fonc- tionnement devraient être lues avant utilisation. Gardez ces instructions : Vous devriez conserver ce manuel pour référence future. Mises en garde : Vous devriez respecter tous les avertissements et toutes les instructions pour ce produit.
Page 40 Chaleur : Ce produit devrait être placé loin de sources de chaleur comme des radiateurs, des indicateurs de chaleur, de cuisinières ou autres produits (y compris des amplificateurs) étant source de chaleur. Page 40 Coby Electronics Corporation...
Page 41 Coby is a registered trademark of Coby Electronics Corporation. Printed in China. COBY es la marca registrada de COBY Electronics Corporation. Imprimido en China. Coby est une marque de fabrique de Coby Elec- tronics Corporation. Imprimé en Chine. Print v1.0...
