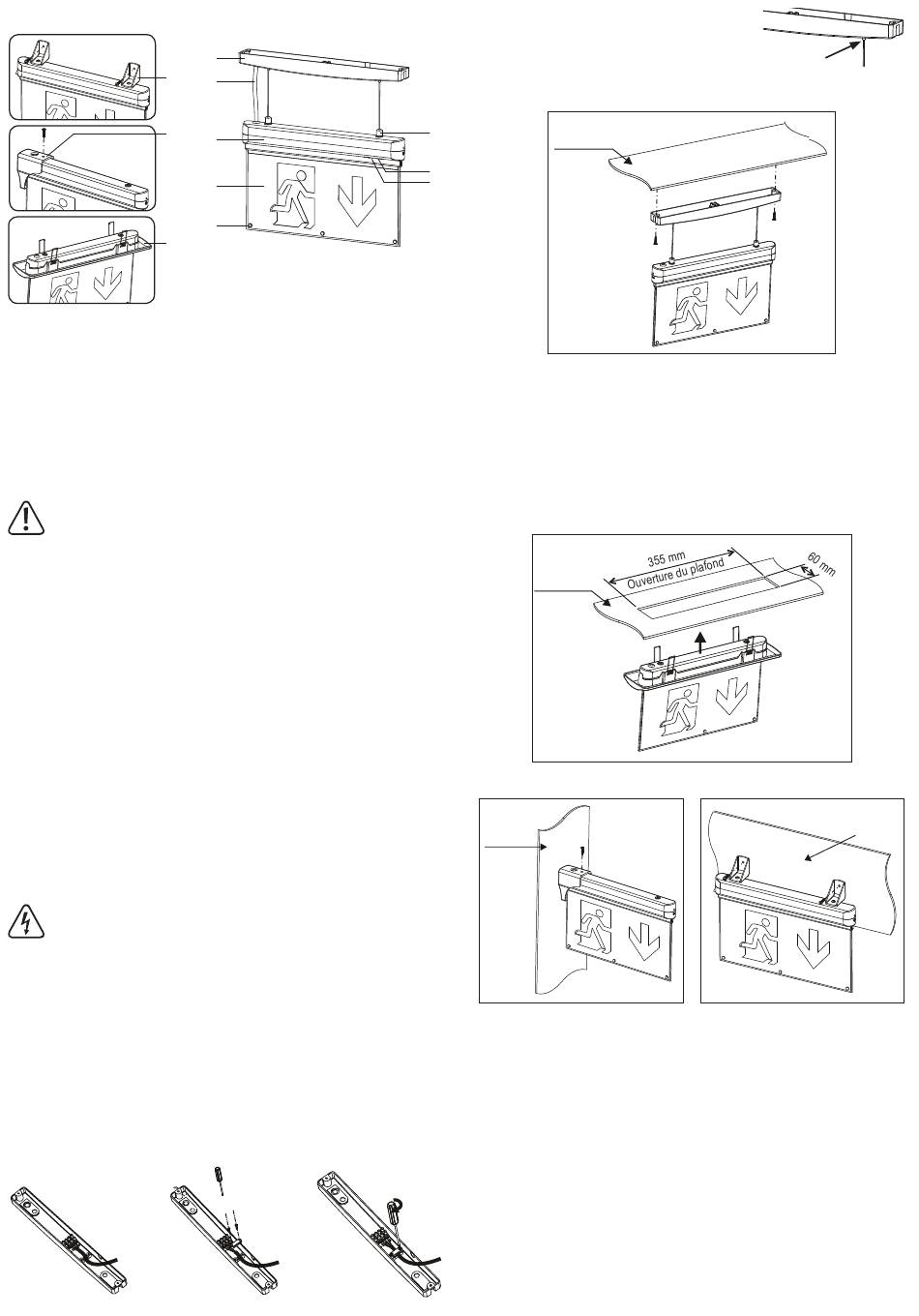

Éléments de fonctionnement
11
10
9
1 Fixation de câble
2 Touche TEST
3 LED CHARGE
4 Fixation à l'aide de vis
5 Pictogramme
6 Boîtier avec LED
Mise en service
a) Préparation au montage
Le panneau d'issue de secours doit être protégé par un dispositif de sécurité 10/16 A
dans la distribution secondaire du lieu de montage. Tout d'abord, un disjoncteur
différentiel (FI) doit être connecté.
L'installation du panneau d'indication d'issue de secours ne doit être effectuée que
lorsque l'appareil est hors tension/courant. Veillez à ce que le produit soit débranché
du réseau !
Attention ! L'installation du produit doit être effectuée uniquement par un technicien
spécialisé en électricité (électricien) connaissant parfaitement les prescriptions
spécifiques (p. ex. VDE, etc.) ! Toute manipulation inadéquate sur le réseau
électrique risque de mettre en danger non seulement votre vie, mais aussi celle des
autres ! Si vous ne disposez pas des connaissances techniques nécessaires pour
le montage, ne le faites pas vous-même ; faites plutôt appel à un professionnel.
• Organisez minutieusement le lieu de montage de sorte que le panneau d'indication d'issue
de secours se trouve à l'emplacement souhaité après le montage.
• Montez le panneau d'indication d'issue de secours uniquement sur un support stable. En
fonction du support, des vis et des chevilles appropriées doivent être utilisés.
• Coupez l'alimentation du câble électrique sur tous les pôles en retirant le fusible du circuit
électrique ou en déconnectant le disjoncteur automatique. Puis, couper le disjoncteur
différentiel qui y est associé. Assurez-vous que personne ne le réenclenche sans
autorisation (par exemple, en accrochant un panneau d'avertissement).
• Contrôlez l'absence de tension dans le câble d'alimentation à l'aide d'un appareil de
mesure approprié.
b) Montage et branchements
Lors du perçage et/ou du vissage, faites attention à ne pas abîmer des câbles ou
des conduites. Tout perçage accidentel de câbles électriques constitue un danger
mortel d'électrocution !
• Il existe 4 options d'installation différentes.
• Utilisez le support approprié comme gabarit pour les trous.
• Vérifiez si les vis et les chevilles fournies sont adaptées aux propriétés du mur. Le matériel
de fixation approprié est disponible dans les magasins spécialisés.
Fixation au plafond, panneau d'issue de secours suspendu
• Utilisez le support pour plafond (8). Une décharge de traction n'est requise que pour ce
type d'installation. Insérez le câble d'alimentation du boîtier LED (6) dans l'ouverture du
support pour plafond et connectez les 4 fils du câble d'alimentation au bornier à 4 broches
(marron = L/phase, noir = LS/interrupteur de phase, bleu = N/neutre, jaune-vert =
PE/conducteur de protection/symbole de mise à la terre). Sur le côté opposé du bornier,
connectez les 4 fils du câble d'alimentation du plafond.
• Fixez ensuite la décharge de traction. Voir l'illustration.
8
7
6
5
4
7 Cordon d'alimentation
8 Support pour plafond
9 Support de montage à encastrer dans un
plafond
10 Support mural latéral
11 2 supports muraux
• Appuyez sur les petits boutons situés sur la face
inférieure du support pour plafond, à travers lesquels
les câbles passent, pour ajuster la longueur du panneau
d'issue de secours suspendu.
• Si nécessaire, vous pouvez couper le surplus de câble à l'aide d'un outil approprié.
• Fixez ensuite le support pour plafond à l'aide de deux longues vis pour le montage de chevilles.
1
Plafond
2
3
Montage au plafond
• Utilisez pour cela le support de fixation à encastrer dans un plafond (9).
• Retirez la fixation de câble (1) et deux câbles du boîtier LED.
• Vous avez besoin d'un bornier à quatre pôles fourni par le client pour effectuer le
raccordement au secteur.
• Faites une ouverture dans le plafond. Voir l'illustration. Fixez le panneau d'issue de secours
dans le support de fixation à encastrer dans un plafond par le haut.
• Connectez le câble d'alimentation, puis accrochez le panneau d'issue de secours au
support pour plafond suspendu à l'aide des clips de fixation.
Plafond
Crochet de fixation murale
Mur
Fixation murale latérale
• Pour ce faire, vous avez besoin du support mural latéral (10). Après avoir percé les trous
et inséré les chevilles, vissez le support mural latéral au mur à l'aide de trois longues vis.
• Retirez la fixation de câble (1) du boîtier LED à l'aide d'un tournevis cruciforme approprié.
• Insérez le câble d'alimentation dans l'ouverture du support mural latéral par le haut et faites
glisser le boîtier LED dans le support. Utilisez une courte vis pour visser le boîtier LED au
support mural latéral.
• Connectez le câble d'alimentation.
Crochet de fixation murale
• Pour ce faire, vous avez besoin des deux supports muraux (11). Après avoir percé les trous
et inséré les chevilles, vissez chaque support mural au mur à l'aide d'une longue vis.
• Retirez les fixations de câble (1) du boîtier LED à l'aide d'un tournevis cruciforme approprié.
• Utilisez toujours une courte vis pour fixer le boîtier LED aux supports muraux.
• Faites passer le câble d'alimentation à la position correcte sur le mur. Connectez le câble
d'alimentation.
Appuyer ici
Mur
