Manual de utilizare
User's Guide
INVERTOR SUDURĂ (CONTROL IGBT - TRANZISTOR
BIPOLAR CU PORȚI IZOLATE, SURSĂ DE ALIMENTARE
DE CURENT CONTINUU PENTRU SUDURĂ), pg. 6
PURE INVERTER WELDER (POWER IGBT CONTROLIED, DC
WELDING POWER SOURCE), pg. 17

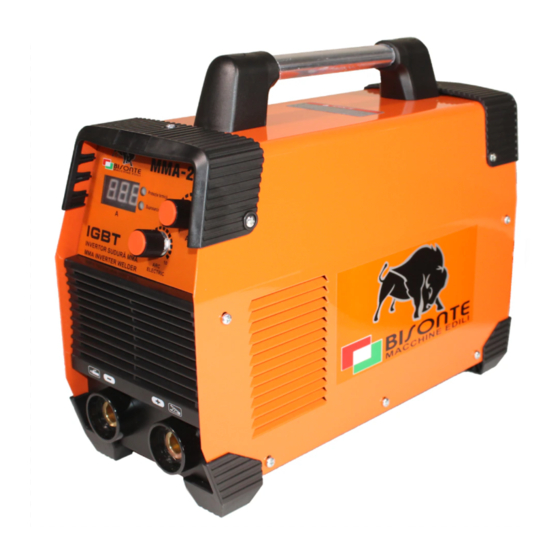

MMA-140 / MMA-160 / MMA-200 / MMA-250 / MMA-300
Italia Star Com Due S.R.L.
Autostrada Bucuresti-Pitesti, km. 13/2, Loc. Chiajna, IF
www.italiastar.ro
004/021.433.03.27
