Master R13.42 User Manual

1. AVVERTENZE
Gentile cliente, in questo foglio sono contenute importanti informazioni riguardanti le modalità d'uso e la sicurezza della installazione. Rispettare le seguenti istruzioni e conservarle
per eventuali successive consultazioni.
2. CARATTERISTICHE TECNICHE
- Alimentazione : 120/230 Vac 50/60 Hz
- Frequenza radio : 433.42 MHz
- Trasmettitori memorizzabili : max 40
- Dimensioni: 82x45x232 mm
3. NOTE SUI SISTEMI RADIO
E' consigliabile non utilizzare sistemi radio in
ambienti con forti interferenze (ad esempio in
vicinanza di stazioni di polizia, porti, aeroporti,
banche, etc). E' comunque opportuno un
sopralluogo tecnico prima di installare un qualsiasi
sistema radio al fine di individuare possibili fonti di
interferenza. I sistemi radio possono essere
u t i l i z z a t i l a d d o v e e v e n t u a l i d i s t u r b i o
malfunzionamenti del trasmettitore o del ricevitore
non presentino fattore di rischio, o se tale fattore è
annullato da opportuni sistemi di sicurezza. La
presenza di dispositivi radio operanti alla stessa
frequenza di trasmissione ( 433,42 MHz
interferire con il ricevitore radio del dispositivo
stesso riducendone la portata e limitando di
conseguenza la funzionalità dell'impianto.
4. COLLEGAMENTI ELETTRICI
Ÿ
Il prodotto deve essere installato da personale tecnico qualificato in modo tale da rispettare tutte le norme e leggi vigenti sul territorio.
Ÿ
Il prodotto è sottoposto a tensione elettrica pericolosa. Effettuare i collegamenti in assenza di alimentazione.
Ÿ
Operare sul prodotto con cautela, utilizzando utensili adeguati.
Ÿ
Verificare che la linea di alimentazione elettrica non dipenda da circuiti elettrici destinati all'illuminazione.
Ÿ
La linea di alimentazione deve essere protetta da un adeguato dispositivo magnetotermico o differenziale.
Ÿ
Nel caso di più apparecchiature radio nello stesso impianto, la distanza fra loro non deve essere inferiore a 1,5m.
Ÿ
Non installare il prodotto in prossimità di superfici metalliche.
Ÿ
Non modificare o sostituire parti senza l'autorizzazione della casa costruttrice.
4.1 Alimentazione
Il dispositivo può essere alimentato alla tensione di 120Vac oppure 230Vac e frequenza 50/60Hz. La tensione di alimentazione deve essere deve essere applicata ai fili MARRONE
(L, fase) e BLU (N, neutro).
4.2 Pulsanti di comando (opzionali)

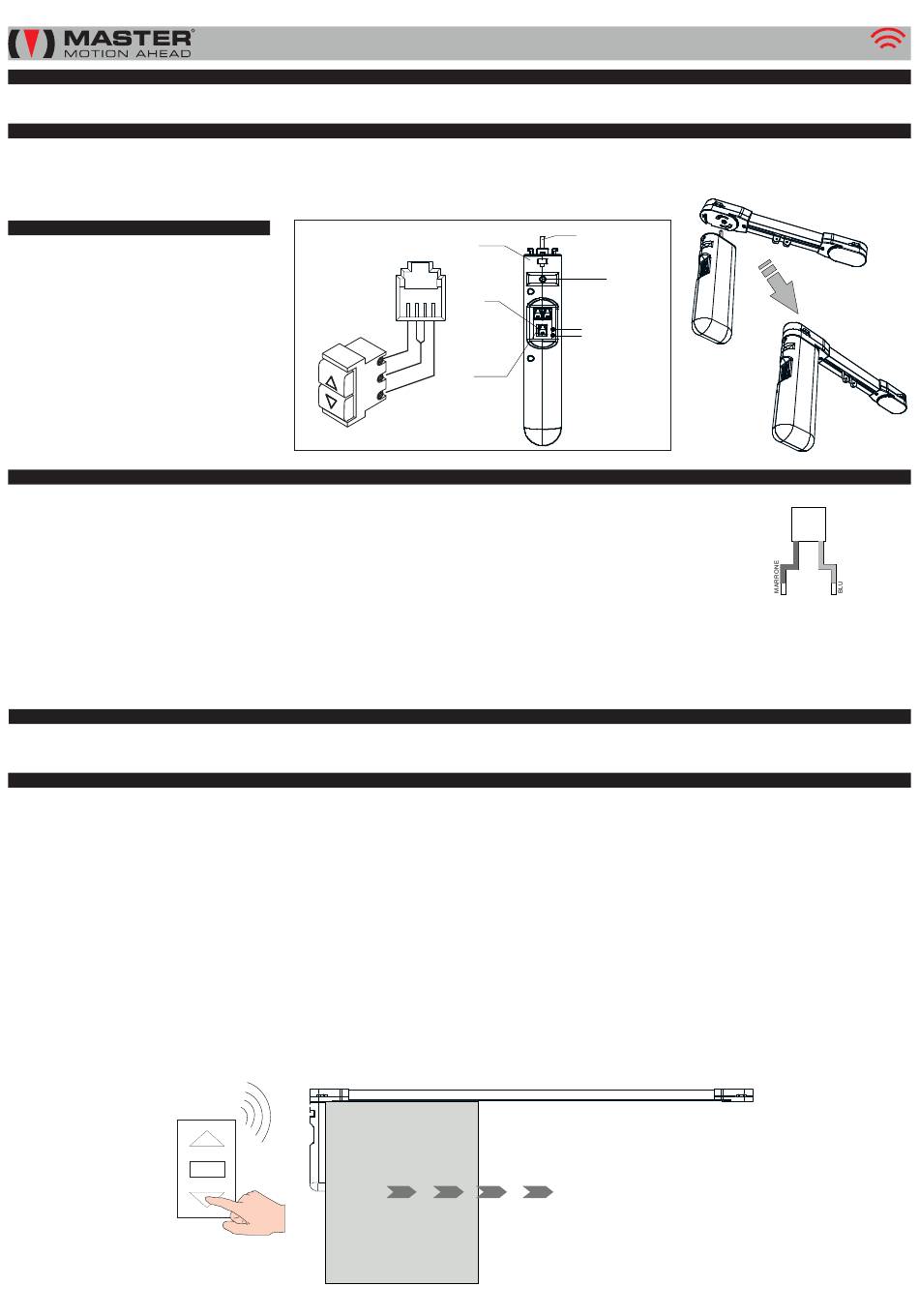

I pulsanti di comando sono opzionali e devono essere collegati al PLUG1 secondo quanto riportato in figura. I pulsanti di comando devono essere a posizioni momentanee, non
utilizzare deviatori a posizione mantenuta. Più pulsanti di comando possono essere collegati attraverso una connessione in parallelo.
5 MOTORE MULETTO .
Qualora si disponga del motore muletto (cad. R13.000.MUL), installare la testata in dotazione, applicare il motore e collegarlo alla tensione di alimentazione.
Il motore muletto non necessità di alcuna programmazione; esso seguirà i movimenti comandati al motore principale.
6. MEMORIZZAZIONE DELLA CORSA (è necessario seguire passo passo le seguenti indicazioni perché la corsa venga eseguita con successo)
Il dispositivo viene fornito senza alcuna corsa valida e senza alcun trasmettitore memorizzato. Per muovere la tenda è necessario memorizzare un trasmettitore attraverso il quale è
possibile effettuare le operazioni di installazione del sistema. Il trasmettitore può essere uno qualsiasi della serie Arco o equivalente e verrà effettivamente memorizzato nella
centrale solo al termine della procedura di apprendimento della corsa.
PROCEDURA DI INSTALLAZIONE:
Ÿ
Alimentare l'apparecchio (accensione del LED di stato)
Ÿ
Entro 8s premere PROG del trasmettitore da inserire in memoria. (I pulsanti del telecomando funzionano con modalità Uomo Presente)
Ÿ
Portare la tenda in posizione intermedia
Ÿ
Premere brevemente il pulsante «discesa»: la tenda deve effettuare un breve movimento in chiusura. Nel caso in cui ciò non accada premere brevemente
nuovamente il pulsante «discesa»: la tenda deve effettuare un breve movimento in chiusura
Nota importante: In questa fase evitare di premere il pulsante «salita» del trasmettitore. Nel caso in cui questo venga premuto, premere «discesa» e verificare che la direzione
del movimento sia conforme a quanto sopra descritto.
Importante: Con CHIUSURA DELLA TENDA si intende un movimento come quello del disegno sottostante.
Ÿ
Premere 3 volte il tasto STOP
Ÿ
Dopo qualche secondo il motore esegue una corsa completa di chiusura e di apertura. Se il motore esegue due piccoli movimenti, ripetere il punto precedente
Ÿ
La procedura di apprendimento della corsa è terminata
NOTA: nel caso in cui venga a mancare la tensione di alimentazione prima che la procedura di installazione sia terminata, alla riaccensione è necessario ripetere l'intera
procedura
R
Manuale d'uso per
R13 è stato appositamente progettato per la movimentazione di tende da interno su guida, ogni altro uso è improprio e vietato.
- Lunghezza binario :
- Peso applicabile :
- Portata trasmettitore (stime) : 15 m all'interno di edifici o abitazioni
Connettore
comandi manuali
1 = Manovra
2 + 3 = Comune
4 = Manovra
) possono
R13
max 6 m
max 15 Kg (30 kg se si utilizza in combinazione con il motore muletto cod. R13.000.MUL)
Sblocco motore
PLUG1
1 2 3 4
LED
segnalazione
di stato
PREMENDO DISCESA DEL TRASM ETTITORE
LA TENDA DEVE CHIUDERSI
.42
rev02.1 - 27/06/2017
Perno motore
Cavo alimentazione
T1
T2
433,42 MHz
CAVO ALIMENTAZIONE
L
N
PROG e premere
