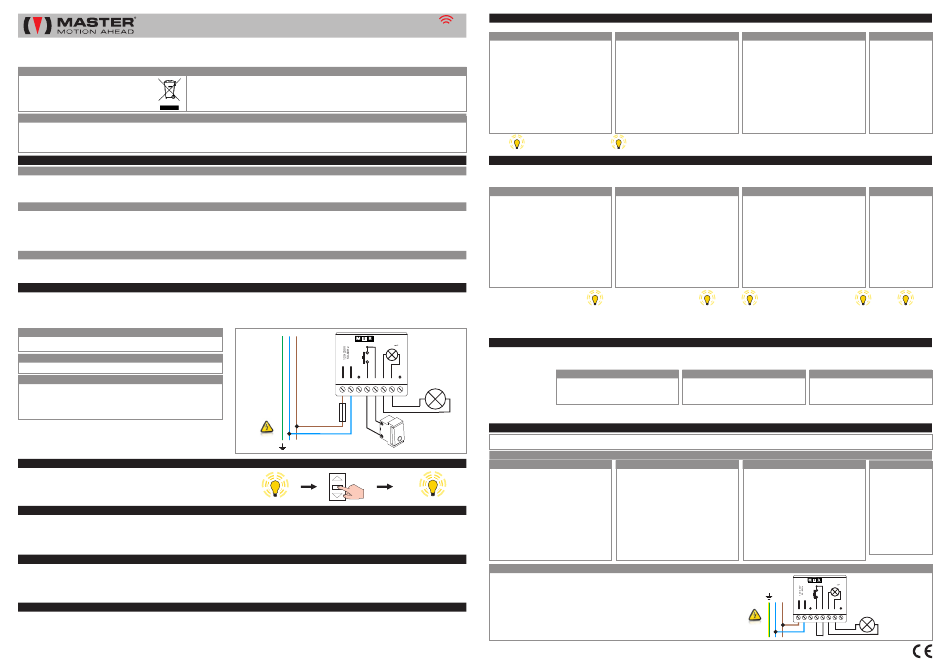

Master MIR LUX Manual

R
Gentile cliente, la ringraziamo per aver acquistato un prodotto MASTER S.p.A. In questo manuale sono contenute informazioni riguardanti le modalità d'uso del prodotto. Leggere
attentamente le istruzioni e conservarle per eventuali successive consultazioni. Il modulo MIR LUX è appositamente progettato per il controllo di dispositivi di illuminazione alimentati alla
tensione di rete. Ogni altro uso al di fuori dal campo definito da MASTER S.p.A. è vietato e comporta, così come il mancato rispetto delle istruzioni riportate nella presente guida,
l'annullamento della responsabilità e della garanzia MASTER S.p.A.
Rispettiamo l'ambiente Note sui sistemi radio
Al termine del ciclo di vita del prodotto smaltisci i materiali negli E' consigliabile non utilizzare sistemi radio in ambienti con forti interferenze (ad esempio in vicinanza di stazioni di polizia, porti,
appositi contenitori, secondo le norme vigenti sul territorio. aeroporti, banche, etc). E' comunque opportuno un sopralluogo tecnico prima di installare un qualsiasi sistema radio al fine di
Questo prodotto potrebbe contenere sostanze inquinanti per individuare possibili fonti di interferenza. I sistemi radio possono essere utilizzati laddove eventuali disturbi o malfunzionamenti del
l'ambiente e pericolose per la salute. E' severamente vietato e trasmettitore o del ricevitore non presentino fattore di rischio, o se tale fattore è annullato da opportuni sistemi di sicurezza. La
pericoloso smaltire il prodotto gettandolo nei rifiuti domestici. presenza di dispositivi radio operanti alla stessa frequenza di trasmissione (433,42 MHz) possono interferire con il ricevitore radio del
dispositivo stesso riducendone la portata su tutto il sistema radio e limitando di conseguenza la funzionalità dell'impianto.
Caratteristiche tecniche
Alimentazione: 120 o 230 Vac, 50/60 Hz Grado di protezione:
Portata contatti: 5A a 250 Vac Temperatura di esercizio:
Dimensioni: 45 x 38 x 25 mm Tempo di lavoro:
Peso: 40 gr
01. AVVERTENZE
01.1 Avvertenze per la sicurezza
Conservare queste istruzioni per eventuali interventi futuri di manutenzione e smaltimento del prodotto
manutenzione del prodotto devono essere effettuate esclusivamente da un tecnico qualificato e competente, rispettando le leggi, le normative, i regolamenti locali e le istruzioni riportate in
●
questo manuale Il cablaggio elettrico deve rispettare le norme CEI in vigore. La realizzazione dell'impianto elettrico definitivo è riservato, secondo le disposizioni del D.M. 37/2008,
01.2 Avvertenze per l'installazione
Verificare che la confezione sia integra e non abbia subito danni durante il trasporto
dispositivo È vietato forare o manomettere in alcun modo il dispositivo. Non modificare o sostituire parti senza l'autorizzazione del costruttore
●
all'interno di scatole di derivazione. Il modulo non prevede alcuna protezione all'acqua e solo una protezione essenziale al contatto con parti solide
ambienti non adeguatamente protetti ed in prossimità di fonti di calore ● Il cavo dell'antenna è sottoposto a tensione di rete. E' vietato e pericoloso manomettere il cavo dell'antenna. Se il
cavo dell'antenna è danneggiato sostituire il prodotto ● Nel caso di più apparecchiature radio nello stesso impianto, la distanza fra di loro non deve essere inferiore a 1,5 m
il prodotto in prossimità di superfici metalliche
01.3 Avvertenze per l'uso
Il prodotto non è destinato ad essere usato da persone (bambini compresi) le cui capacità fisiche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza, a
meno che esse non abbiano potuto beneficiare, attraverso l'intermediazione di una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l'uso del
prodotto ● Non permettere ai bambini di giocare con l'apparecchio e con i dispositivi di comando
02. COLLEGAMENTI ELETTRICI
Effettuare i collegamenti in assenza di alimentazione ● Nella linea di alimentazione deve essere inserito un dispositivo magnetotermico o differenziale. Sulla linea di alimentazione deve
essere inserito un dispositivo di sezionamento con categoria di sovratensione III, cioè distanza tra i contatti di almeno 3,5 mm
sovraccarichi o cortocircuiti. Prevedere sulla linea di alimentazione una protezione adeguata al carico, ad esempio un fusibile
proporzionata alla lunghezza degli stessi ed all'assorbimento del carico, ed in ogni caso non inferiore ad 1,5 mm
presente"), NON utilizzare deviatori a posizione mantenuta ● I pulsanti di comando sono connessi alla tensione di rete e devono essere adeguatamente isolati e protetti.
02.1 Alimentazione
Il modulo può essere alimentato alla tensione 230 Vac oppure 120 Vac. La tensione
di alimentazione deve essere applicata ai morsetti 1 e 2.
02.2 Collegamento del dispositivo di illuminazione
Il dispositivo di illuminazione deve essere collegato ai morsetti 6 e 7.
02.3 Collegamento del pulsante di comando (opzionale)
Il pulsante di comando deve essere collegato ai morsetti 4 e 5 e deve essere a
posizioni momentanee, non utilizzare deviatori a posizione mantenuta. Più
pulsanti di comando possono essere collegati al modulo attraverso una
connessione in parallelo. Il pulsante di comando è sottoposto alla tensione di
rete e quindi deve essere adeguatamente isolato e protetto.
03. PRIMA INSTALLAZIONE
01. Alimenta il dispositivo. Il dispositivo di illuminazione emette 4 brevi lampeggi.
02. Entro 15 sec premere brevemente STOP del trasmettitore da memorizzare.
03. Il dispositivo di illuminazione emette 1 breve lampeggio per indicare che
l'operazione è stata eseguita correttamente. Installazione terminata!!
04. MEMORIZZARE - CANCELLARE UN DISPOSITIVO RADIO
01. Se acceso, spegnere il dispositivo di illuminazione per rendere visibili i lampeggi di segnalazione.
02. Premere per circa 5 sec il tasto PROG di un trasmettitore già memorizzato.
Il dispositivo di illuminazione emette 2 brevi lampeggi.
03. Entro 15 secondi premi STOP del telecomando da memorizzare/cancellare
04. Il dispositivo di illuminazione emette 1 breve lampeggio per indicare che l'operazione è stata eseguita correttamente.
05. COMANDI DA TRASMETTITORE
UP: accende il dispositivo di illuminazione
DOWN / STOP: spegne il dispositivo di illuminazione
FOR ME: una breve pressione a dispositivo di illuminazione spento, lo accende. Trascorso il tempo di lavoro impostato (vedi sezione 08. TEMPO DI LAVORO), se il
dispositivo di illuminazione è ancora acceso, viene automaticamente spento
STOP + FOR ME: attiva la funzione "simulatore di presenza" (per i dettagli vedi la sezione 09. SIMULATORE DI PRESENZA)
06. COMANDI DA PULSANTE
Il pulsante può funzionare in modalità "Spegnimento manuale" o in modalità "Spegnimento automatico" (vedere paragrafo 07 LOGICA DI FUNZIONAMENTO DEL PULSANTE).
In modalità "Spegnimento manuale": -una breve pressione a dispositivo di illuminazione spento, lo accende.
-una breve pressione a dispositivo di illuminazione acceso, lo spegne.
In modalità "Spegnimento automatico": - una breve pressione a dispositivo di illuminazione spento, lo accende e trascorso il tempo di lavoro lo spegne.
- una breve pressione a dispositivo di illuminazione acceso, lo spegne.
-una lunga pressione (maggiore di 5 sec) a dispositivo di illuminazione spento, lo accende; lo spegnimento deve essere effettuato
manualmente. Per segnalare l'ingresso in questa particolare condizione, il dispositivo di illuminazione si spegne brevemente.
MIR LUX
IP20 Frequenza: 433.42 MHz
–20°C / +55°C Codici radio memorizzabili: 15
da 1 a 240 min in modalità Portata (stime): 100m in campo aperto,
«spegnimento automatico» 20m all'interno di edifici
●
Tutte le operazioni di installazione, collegamento, programmazione e
L'urto violento e l'utilizzo di utensili non adeguati può causare la rottura di parti esterne o interne del
●
Il prodotto è progettato per essere inserito
●
E' vietato installare il modulo in
●
● Il prodotto non prevede alcuna protezione contro
● La sezione dei cavi di collegamento deve essere
● Utilizzare pulsanti di comando a posizioni momentanee (a "uomo
LUX
MAX 5(3)A
230V
L N
1 2 3 4 5 6 7 8
FUSIBILE
ALIMENTAZIONE
DI RETE
N L
4x
NOTA: Il modulo memorizza fino a 15 codici radio. La
condizione di "memoria esaurita" è segnalata con 2 lampeggi.
Se il modulo ha memorizzato un solo trasmettitore portatile,
questo non può essere cancellato (la mancata cancellazione
è segnalata con 2 lampeggi).
07. LOGICA DI FUNZIONAMENTO DEL PULSANTE
La fabbrica imposta il pulsante nella modalità "Spegnimento manuale". Per modificare questo parametro:
433,42 MHz
rev02.2_23/06/2017
ARCO
01. Se acceso, spegnere il dispositivo di
illuminazione
02. Premi MENU per circa 5 sec, sul display
compare la scritta «rS».
03. Premi 1 volta PREV e 8 volte NEXT. Sul
display compare «18».
04. Premi STOP. Il dispositivo di illuminazione
segnala l'impostazione attuale (1)
05. PREV per selezionare Spegnimento
manuale
NEXT per selezionare Spegnimento
automatico
06. Premi STOP. Il dispositivo di illuminazione
segnala la nuova impostazione (1)
Spegnimento
(1) 1x
manuale
08. TEMPO DI LAVORO
Accendendo il dispositivo di illuminazione attraverso il pulsante FOR ME del trasmettitore oppure attraverso il pulsante applicato ai morsetti 4 e 5 del modulo (solo se questo è
impostato nella modalità "spegnimento automatico"), trascorso il tempo di lavoro impostato il dispositivo di illuminazione si spegnerà automaticamente. Il tempo di lavoro è variabile da
1 minuto a 240 minuti. La fabbrica imposta il tempo di lavoro a 2 minuti. Per modificare questo parametro:
ARCO
01. Se acceso, spegnere il dispositivo di
illuminazione
02. Premi MENU per circa 5 sec, sul display
compare la scritta «rS».
03. Premi 7 volte NEXT. Sul display compare
«07».
04. Premi STOP. Il dispositivo di illuminazione
● Non installare
segnala il valore attuale del tempo di lavoro
(1)
05. Premi PREV e NEXT per impostare il
nuovo valore (2)
06. Premi STOP. Il dispositivo di illuminazione
segnala il nuovo valore del tempo di lavoro
(1)
(1)
5x
Esempio: se il tempo di lavoro è 5 minuti =
(2) Esempio: 15 sec = premi 1 volta PREV e 5 volte NEXT
(3) Esempio: 15 sec = premi 1 volta SU e 5 volte GIU
NOTA: Se si cerca di impostare un tempo di lavoro superiore a 240 min, il valore viene rifiutato ed il dispositivo di illuminazione emette due brevi lampeggi.
09. SIMULATORE DI PRESENZA
Questa funzione può essere utile qualora si intenda simulare la presenza di un individuo all'interno di un edificio. Una volta attivata, questa funzione accende il dispositivo di
illuminazione per un tempo variabile da 1 a 3 minuti, per 3 volte; ciascuna attivazione avverrà a distanza da 1 a 3 ore l'una dall'altra. Una volta compiute le tre accensioni la funzione si
disattiva automaticamente.
Per attivare la funzione:
ARCO, VISIO
Mantenendo premuto STOP premere anche
FOR ME, fino a quando il dispositivo di
illuminazione emette un breve lampeggio.
Per disattivare la funzione: premere un qualsiasi pulsante del trasmettitore portatile, oppure premere il pulsante collegato ai morsetti 4 e 5 del modulo. Se nessuna di queste
operazioni viene effettuata, il dispositivo disattiva la funzione automaticamente, non appena saranno state effettuate le 3 accensioni casuali.
10. RIPRISTINO DELLE CONDIZIONI DI FABBRICA (reset)
ATTENZIONE: Questa procedura riporta il dispositivo alle condizioni di fabbrica. Tale procedura deve essere effettuata esclusivamente da personale tecnico qualificato.
Dopo la procedura, il tecnico deve prontamente provvedere ad effettuare tutte le operazioni di installazione descritte alla sezione 03. PRIMA INSTALLAZIONE.
10.1 UTILIZZANDO IL TRASMETTITORE
ARCO
01. Se acceso, spegnere il dispositivo di
illuminazione
1x
02. Premi MENU per circa 5 sec, sul display
compare la scritta «rS»
03. Premi 2 volte PREV e 9 volte NEXT, sul
display compare «29»
04. Premi STOP. Il display lampeggia, il
dispositivo di illuminazione emette 8 brevi
lampeggi
05. Premi assieme PREV e NEXT finché il
dispositivo di illuminazione segnala (2
lampeggi) che il reset è stato effettuato
06. Installa nuovamente il modulo (vedi
sezione 3 di questo manuale)
10.2 UTILIZZANDO I PULSANTI DI COMANDO
01. Togli alimentazione al modulo
02. Collega come da schema a lato
03. Alimenta il modulo. Dopo 30 secondi il dispositivo di illuminazione segnala «reset effettuato»
(2 brevi lampeggi)!!
04. Togli alimentazione al modulo
05. Ripristina i collegamenti (vedi sezione 2 di questo manuale).
06. Installa nuovamente il modulo (vedi sezione 3 di questo manuale).
All rights reserved. Tutti i prodotti e le specifiche tecniche citati in questo documento sono soggetti a variazioni senza preavviso. Il costruttore non può essere considerato responsabile per eventuali
danni derivanti da usi impropri, erronei o irragionevoli.
FLUTE, KUADRO, KORT VISIO
01. Se acceso, spegnere il dispositivo di 01. Se acceso, spegnere il dispositivo di
illuminazione illuminazione
02. Mantenendo premuto STOP premi anche 02. Premi MENU, sul display compare la
PROG per circa 1 sec, finché i led si scritta «Menu Rx».
accendono. 03. Premi 1 volta PREV e 8 volte NEXT. Sul
03. Premi 1 volta SU e 8 volte GIU. display compare «18».
04. Premi STOP. Il dispositivo di illuminazione 04. Premi STOP. Il dispositivo di illuminazione
segnala l'impostazione attuale (1) segnala l'impostazione attuale (1)
05. GIU per selezionare Spegnimento 05. GIU per selezionare Spegnimento
manuale manuale
SU per selezionare Spegnimento SU per selezionare Spegnimento
automatico automatico
06. Premi STOP. Il dispositivo di illuminazione 06. Premi STOP. Il dispositivo di illuminazione
segnala la nuova impostazione (1) segnala la nuova impostazione (1)
Spegnimento
2x
automatico
FLUTE, KUADRO, KORT VISIO
01. Se acceso, spegnere il dispositivo di 01. Se acceso, spegnere il dispositivo di
illuminazione illuminazione
02. Mantenendo premuto STOP premi anche 02. Premi MENU, sul display compare la
PROG per circa 1 sec, finché i LED si scritta «Menu Rx».
accendono. 03. Premi 7 volte NEXT. Sul display compare
03. Premi 7 volte GIU. «07».
04. Premi STOP. Il dispositivo di illuminazione 04. Premi STOP. Il dispositivo di illuminazione
segnala il valore attuale del tempo di lavoro segnala il valore attuale del tempo di lavoro
(1) (1)
05. Premi SU e GIU per impostare il nuovo 05. Premi SU e GIU per impostare il nuovo
valore (3) valore (3)
06. Premi STOP. Il dispositivo di illuminazione 06. Premi STOP. Il dispositivo di illuminazione
segnala il nuovo valore del tempo di lavoro segnala il nuovo valore del tempo di lavoro
(1) (1)
7x 2x
Se il tempo di lavoro è 72 minuti = pausa Se il tempo di lavoro è 10 minuti =
● Esempio: 210 sec = premi 21 volte PREV
● Esempio: 210 sec = premi 21 volte SU
FLUTE, KUADRO, KORT
Premere 6 volte STOP e poi premere GIU (per
5 secondi), fino a quando il dispositivo di
illuminazione emette un breve lampeggio.
FLUTE, KUADRO, KORT VISIO
01. Se acceso, spegnere il dispositivo di 01. Se acceso, spegnere il dispositivo di
illuminazione illuminazione
02. Mantenendo premuto STOP premi anche 02. Premi MENU, sul display compare la
PROG per circa 1 sec, finché i LED si scritta «Menu Rx»
accendono 03. Premi 2 volte PREV e 9 volte NEXT. Sul
03. Premi 2 volte SU e 9 volte GIU display compare «29»
04. Premi STOP. I led lampeggiano, il 04. Premi STOP. l display lampeggia, il
dispositivo di illuminazione emette 8 brevi dispositivo di illuminazione emette 8 brevi
lampeggi lampeggi
05. Premi assieme SU e GIU finché il 05. Premi assieme PREV e NEXT finché il
dispositivo di illuminazione segnala (2 dispositivo di illuminazione segnala (2
lampeggi) che il reset è stato effettuato lampeggi) che il reset è stato effettuato
06. Installa nuovamente il modulo (vedi 06. Installa nuovamente il modulo (vedi
sezione 3 di questo manuale) sezione 3 di questo manuale)
N
ALIMENTAZIONE
DI RETE
Altri trasmettitori...
Consulta il manuale del
tuo trasmettitore alla
voce:
«MENU RICEVITORE
Orientamento»
Altri trasmettitori...
Consulta il manuale del
tuo trasmettitore alla
voce:
«MENU RICEVITORE -
FUNZIONE 07»
1x 1x
pausa LUNGO
Altri trasmettitori...
Consulta il manuale del tuo trasmettitore alla
voce:
«Funzioni associate ai pulsanti»
Altri trasmettitori...
Consulta il manuale del
tuo trasmettitore alla
voce:
«MENU RICEVITORE -
FUNZIONE 29 -
Reset del ricevitore»
LUX
MAX 5(3)A
230V
L
L N
1 2 3 4 5 6 7 8
