Moveis Bechara CHANEL Product Manual And Assembly Instructions

Rack 585 x 1600 x 360mm

Advertisement

Quick Links

Indústria de Móveis Bechara Nassar Ltda.
Av. Bechara Nassar Frange, 113 | Jd. Brasília | CEP 15170-000
17 3272 9900 | 17 3272 9919 | Tanabi - São Paulo - Brasil
www.moveisbechara.com.br

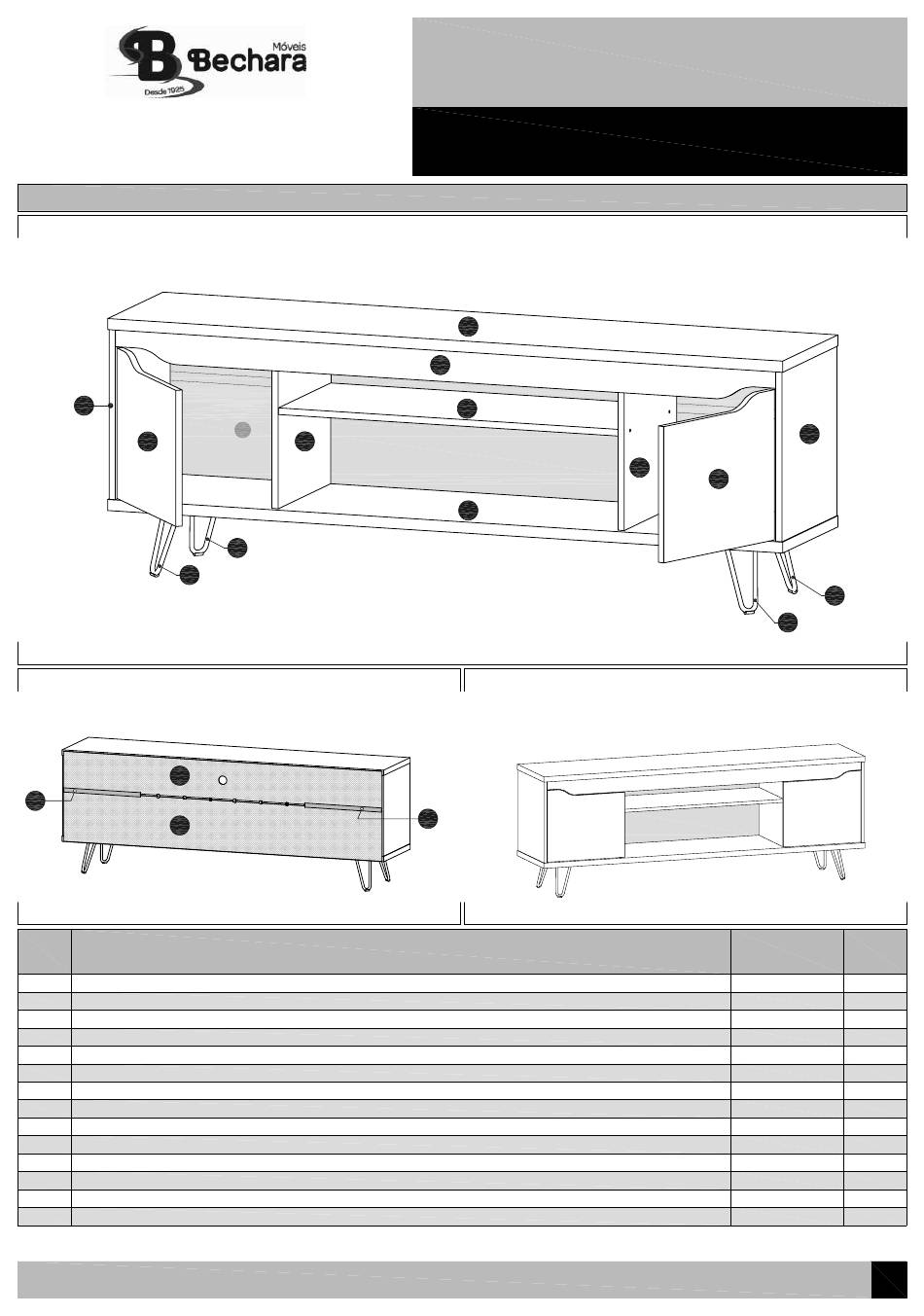

IDENTIFICAÇÃO DAS PEÇAS / IDENTIFICACIÓN DE LOS COMPONENTES / PARTS IDENTIFICATION
05
11
13
VISTA TRASEIRA / VISTA TRASERA / REAR VIEW
10
14
09
N.° ID
Descrição / Descripción / Description
Divisória esquerda / Partición izquierda / Left Partition
01
Divisória direita / Partición derecha / Right Partition
02
Prateleira central / Repisa central / Middle Shelf
03
Tampo / Panel superior / Top Panel
04
05
Lateral esquerda / Panel lateral izquierdo / Left Side Panel
06
Lateral direita / Panel lateral derecho / Right Side Panel
07
Moldura frontal / Marco frontal / Front Frame
08
Base / Base / Base
09
Fundo inferior / Panel trasero inferior / Lower Back Panel
10
Fundo superior / Panel trasero superior / Upper Back Panel
Porta esquerda / Puerta izquierda / Left Door
11
Porta direita / Puerta derecha / Right Door
12
Pé metálico H150mm / Pié metálico H150mm / Metallic Feet H150mm
13
14
Perfil "H" plástico (380mm) / Perfil "H" plástico (380mm) / Plastic "H" Profile (380mm)
A Móveis Bechara se reserva o direito de modificar desenhos e especificações de seus produtos sem aviso prévio.
Móveis Bechara se reserva el derecho a modificar los diseños y las especificaciones de sus productos sin previo aviso.
Móveis Bechara reserves the right to modify designs and specifications of its products without notification.
09
01
13
Manual do Produto e Instruções para Montagem
Guía del Producto y Instrucciones de Montaje
Product Guide and Assembly Instructions
04
07
03
08
ASPECTO FINAL - VISTA FRONTAL
ASPECTO FINAL - VISTA FRONTAL
FINAL APPEARANCE - FRONT VIEW
14
© Desenvolvimento e Projeto de Produto - Móveis Bechara. Proj. 713, Ed. 001 - Dez./2018 .
CHANEL
Rack 585 x 1600 x 360mm
02
12
Dimensões (mm)
Dimensiones (mm)
Dimensions (mm)
384 x 342 x 15
384 x 342 x 15
805 x 340 x 15
1600 x 360 x 25
384 x 358 x 15
384 x 358 x 15
1565 x 70 x 15
1600 x 360 x 25
1585 x 240 x 3
1585 x 180 x 3
384 x 340 x 15
384 x 340 x 15
06
13
13
Quantidade
Cantidad
Quantity
1
1
1
1
1
1
1
1
1
1
1
1
-
4
-
2
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the CHANEL and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Moveis Bechara CHANEL

  • Page 1 CHANEL Rack 585 x 1600 x 360mm Indústria de Móveis Bechara Nassar Ltda. Manual do Produto e Instruções para Montagem Av. Bechara Nassar Frange, 113 | Jd. Brasília | CEP 15170-000 Guía del Producto y Instrucciones de Montaje 17 3272 9900 | 17 3272 9919 | Tanabi - São Paulo - Brasil www.moveisbechara.com.br...
  • Page 2 CHANEL Rack 585 x 1600 x 360mm Ler atentamente e considerar todas as instruções antes e durante a montagem e guardar este manual para consultas futuras. Para movimentar o rack, retirar os equipamentos e objetos acondicionados em seu interior ou sobre o tampo e as prateleiras, aliviando o peso e evitando danos ao móvel e aos objetos. Pisos desnivelados e irregulares comprometem a estabilidade e o esquadro do móvel, podendo danificar os pés e causar empenamento, deformação e outros problemas nas peças.
  • Page 3 CHANEL Rack 585 x 1600 x 360mm PASSO 1 / PASO 1 / STEP 1 DETALHE 1 DETALLE 1 DETAIL 1 PREPARAÇÃO DAS PORTAS (11) E (12): • Fixar as dobradiças (J) nas Portas (11) e (12) com parafusos 3,5 x 14mm (K).
  • Page 4 CHANEL Rack 585 x 1600 x 360mm PASSO 4 / PASO 4 / STEP 4 • Fixar a Base (08) nas Divisórias (01) e (02) e nas Laterais (05) e (06) com cavilhas (A) e parafusos (B). Fijar la Base (08) en las Particiones (01) y (02) y en los Paneles laterales (05) y (06) con clavijas (A) y tornillos (B).
  • Page 5 CHANEL Rack 585 x 1600 x 360mm PASSO 6 / PASO 6 / STEP 6 • Encaixar a Moldura frontal (07) debaixo do Tampo (04) e entre as Laterais (05) e (06) e fixá-la no Tampo (04), nas Laterais (05) e (06) e nas Divisórias (01) e (02) com cantoneiras metálicas (E) DETALHE 4 e parafusos 3,5 x 12mm (F), conforme DETALHE 4.
  • Page 6 CHANEL Rack 585 x 1600 x 360mm PASSO 8 / PASO 8 / STEP 8 INSTALAÇÃO DAS PORTAS (11) E (12): • Fixar o calço das dobradiças (J) das Portas (11) e (12) na Lateral esquerda (05) e na Lateral direita (06) com parafusos 3,5 x 14mm (K), usando as marcações existentes nas Lateral (05) e (06) como referência...
