Moveis Bechara AMBAR Product Manual

Panel 1360 x 1600 x 327mm

Advertisement

Quick Links

Indústria de Móveis Bechara Nassar Eireli.
Av. Bechara Nassar Frange, 113 | Jd. Brasília | CEP 15170-000
17 3272 9900 | 17 3272 9919 | Tanabi - São Paulo - Brasil
www.moveisbechara.com.br

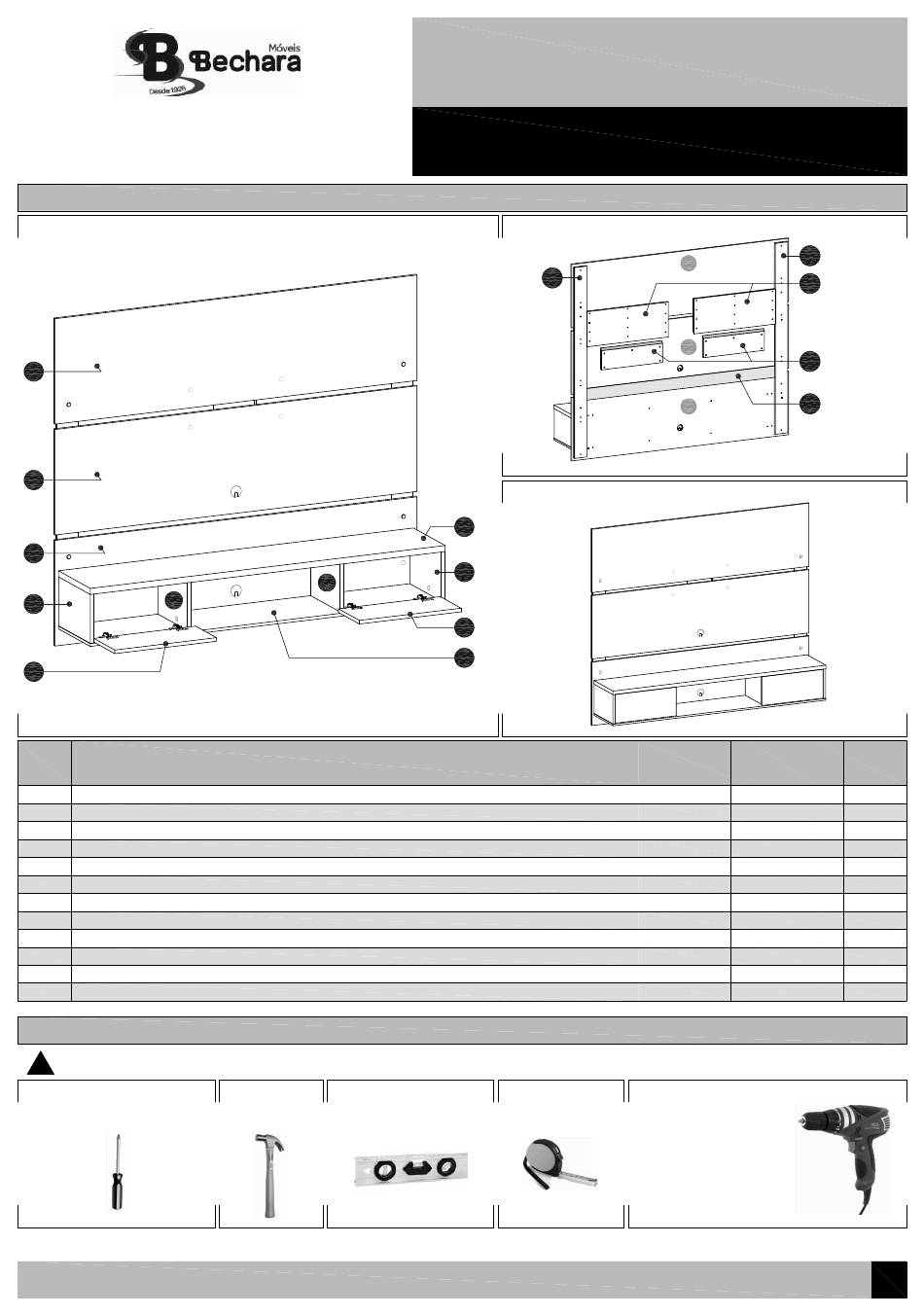

IDENTIFICAÇÃO DAS PEÇAS / IDENTIFICACIÓN DE LOS COMPONENTES / PARTS IDENTIFICATION
03
02
01
09
08
10
N.° ID
Descrição / Descripción / Description
01
Painel inferior / Painel inferior / Lower Panel
Painel central / Painel central / Middle Panel
02
03
Painel superior / Painel superior / Upper Panel
Coluna traseira / Columna trasera / Rear Column
04
Placa de fechamento inferior / Placa de cierre inferior / Lower Closure Plate
05
Barra traseira superior / Barra trasera superior / Upper Rear Bar
06
Base dos nichos / Base de los nichos / Base of the niches
07
Lateral dos nichos / Panel lateral de los nichos / Side Panel of the niches
08
Divisória dos nichos / Partición de los nichos / Partition of the niches
09
10
Porta basculante / Puerta basculante / Tilting door
11
Tampo dos nichos / Panel superior de los nichos / Top Panel of the niches
12
Barra para parede / Barra para pared / Bar for wall
FERRAMENTAS RECOMENDADAS / HERRAMIENTAS RECOMENDADAS / RECOMMENDED TOOLS
IMPORTANTE! Ferramentas necessárias ou recomendadas para a montagem não inclusas e não fornecidas com o produto.
iIMPORTANT! Herramientas necesarias o recomendadas para la montaje no incluidas y no suministradas con el producto.
!
IMPORTANT! The required or recommended tools for assembly not included and not supplied with the product.
Chave de fenda simples e philips.
Atornillador simples y philips.
Simple and philips screwdriver.
A Móveis Bechara se reserva o direito de modificar desenhos e especificações de seus produtos sem aviso prévio.
Móveis Bechara se reserva el derecho a modificar los diseños y las especificaciones de sus productos sin previo aviso.
Móveis Bechara reserves the right to modify designs and specifications of its products without notification.
09
Martelo comum.
Medidor/Indicador de Nível.
Martillo común.
Indicador de nivel.
Simple hammer.
Level indicator.
Painel/Panel/Panel 1360 x 1600 x 327mm
Manual do Produto e Instruções para Montagem
Guía del Producto y Instrucciones de Montaje
Product Guide and Assembly Instructions
VISTA TRASEIRA / VISTA POSTERIOR / REAR VIEW
04
ASPECTO FINAL / ASPECTO FINAL / FINAL APPEARANCE
11
08
10
07
Trena ou fita métrica
Cinta métrica.
Measuring tape.
© Desenvolvimento e Projeto de Produto - Móveis Bechara. Proj. 732, Ed. 001 - Jun./2019 .
ÂMBAR
04
03
06
02
12
05
01
Dimensões (mm)
Dimensiones (mm)
Dimensions (mm)
1600 x 438 x 12
1600 x 438 x 12
1600 x 438 x 12
1320 x 92 x 15
1389 x 80 x 3
600 x 243 x 15
1570 x 300 x 12
204 x 298 x 15
204 x 278 x 15
450 x 198 x 15
1570 x 300 x 25
450 x 148 x 15
Furadeira e Parafusadeira elétrica com ponteiras
fenda phillips e brocas Ø8mm.
Perforadora y Atornillador
eléctrico con puntas phillips
y taladros Ø8mm.
Drilling machine and electric
screwdriver with philips tips
and drills Ø8mm.
Fixação atrás do painel.
Fijación detrás del panel .
Fixing behind the panel .
Fixação na parede.
Fijación en la pared .
Fixing on the wall .
Fixação atrás do painel.
Fijación detrás del panel .
Fixing behind the panel .
Quantidade
Cantidad
Quantity
1
1
1
2
1
2
1
2
2
2
1
2
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the AMBAR and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Moveis Bechara AMBAR

  • Page 1 ÂMBAR Painel/Panel/Panel 1360 x 1600 x 327mm Indústria de Móveis Bechara Nassar Eireli. Manual do Produto e Instruções para Montagem Av. Bechara Nassar Frange, 113 | Jd. Brasília | CEP 15170-000 Guía del Producto y Instrucciones de Montaje 17 3272 9900 | 17 3272 9919 | Tanabi - São Paulo - Brasil www.moveisbechara.com.br Product Guide and Assembly Instructions IDENTIFICAÇÃO DAS PEÇAS / IDENTIFICACIÓN DE LOS COMPONENTES / PARTS IDENTIFICATION...
  • Page 2 ÂMBAR Painel/Panel/Panel 1360 x 1600 x 327mm Ler atentamente e considerar todas as instruções antes e durante a montagem e guardar este manual para consultas futuras. São necessárias duas pessoas para a montagem e a instalação deste produto. Paredes curvas ou com superfícies irregulares não são recomendadas ou podem não possibilitar a instalação do Painel Âmbar, pois comprometem a fixação e podem acarretar empenamento das peças e até...
  • Page 3 ÂMBAR Painel/Panel/Panel 1360 x 1600 x 327mm PASSO 1 / PASO 1 / STEP 1 a) Forrar o piso com a isomanta da embalagem, para proteger as peças, e dispor os Painéis (01), (02) e (03) com a face traseira voltada para cima , verificando corretamente a posição de cada um conforme os furos e o desenho. Forre el piso con la isomanta de empaque, para proteger las piezas y organizar los Paneles (01), (02) y (03) con la face posterior hacia arriba , observando correctamente la posición de cada uno de acuerdo con los orificios y con los deseños.
  • Page 4 ÂMBAR Painel/Panel/Panel 1360 x 1600 x 327mm PASSO 3 / PASO 3 / STEP 3 PASSO 4 / PASO 4 / STEP 4 a) Finalizar a fixação do Painel inferior (01) nas Colunas traseiras (04) e dos Painéis (02) e (03) nas Barras traseiras PREPARAÇÃO DAS PORTAS (10): superiores (06), aplicando os parafusos 4,5 x 25mm (E) indicados.
  • Page 5 ÂMBAR Painel/Panel/Panel 1360 x 1600 x 327mm PASSO 6 / PASO 6 / STEP 6 a) Instalar o nicho [peças (07), (08), (09), (10) e (11), montadas no PASSO 5 ], posicionando-o com cavilhas Ø6 x 30mm (G) e aplicando parafusos 5,0 x 50mm (M) para fixar a Base (07) e o Tampo (11) no Painel inferior (01).
  • Page 6 ÂMBAR Painel/Panel/Panel 1360 x 1600 x 327mm PASSO 8 / PASO 8 / STEP 8 a) Com o painel já montado, encaixar as Barras traseiras superiores (06) fixadas atrás do painel nas Barras (12) fixadas na parede. Con el panel ya montado, encajar las Barras traseras superiores (06) fijadas detrás del panel en las Barras (12) fijadas en la pared .
