- Page 1 Verdugo Series Owner's Manual 使用手册 贝斯前级与DI二合一效果器 NBP-5...
- Page 2 Copyright Copyright 2019 Cherub Technology Co. All rights reserved. NUX and Melvin Lee Davis Bass Preamp & DI are trademarks of Cherub Technology Co. Other product names modeled in this product are trademarks of their respective companies that do not endorse and are not Melvin Lee Davis Bass Preamp &...
-
Page 3: Control Panel

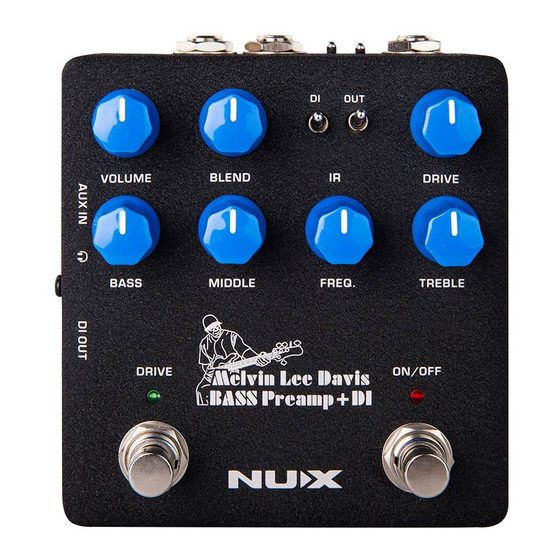

Control Panel Control Panel VOLUME knob BASS knob DI toggle OUT toggle Adjusts the low frequency level. Adjusts the output volume. MIDDLE knob BLEND knob VOLUME knob DRIVE knob Adjusts the selected middle frequency level. BLEND knob MIDDLE knob FREQ knob BASS knob TREBLE knob FREQ knob... - Page 4 Control Panel I/O Jacks Ground Lift Toggle DI toggle Drive Foot Switch Input to DI Signal Routing Toggle 1/4” Main Output Micro B USB Activates the Impulse Response speaker cabinet simulation for DI out and the headphone out. Engages / disengages the overdrive. Noise Gate: Push and hold the Drive OUT toggle footswitch for 1.5 seconds, the green LED...
- Page 5 I/O Jacks I/O Jacks 1/4" Mono Jack Input 1/4" Through Output Power Input XLR DI Output Negative tip power cable input 9V Instrument input. For direct connection to mixer (or PA system). Dry signal output, if you want to connect the pedal to the amplifier in front.
-
Page 6: Connecting Audio Equipment
Connecting Audio Equipment Connecting Audio Equipment Mixer Amplifier Player Phone Bass Amplifier... -
Page 7: Specifications
Specifications Sampling Frequency: 48kHz Converter : 32 it Signal Processing : 32 it Frequency Response Range: 20Hz ~ 20kHz Noise Level: -93dBu ( A-Weighted Dynamic Range: 100dB MLD - Bass ±12dB @ 40Hz Middle ±17dB @ 160Hz ~ 1kHz Treble ±12dB @ 8kHz AGL - Bass ±18dB @ 40Hz Middle ±17dB @ 180Hz ~ 1kHz Treble ±18dB @ 4kHz... - Page 8 产品简介 请注意！ 重要安全说明。 在连接使用前，阅读以下说明。 NBP-5是我们与美国著名贝斯手Melvin Lee Davis 深度合作共同开发的一款贝斯前 级与DI二合一效果器。产品立项初期，我们充分听取了Melvin Lee Davis作为资深 贝斯手的诉求，结合我司多年的效果器开发经验将Melvin所有的想法逐一实现最 警告: 为减少火灾或触电的危险，请勿将本产 注意: 为避免火灾或触电等危险，请勿擅自拆 品置于雨中或潮湿的地方。 卸本产品。维修本产品内部部件对于非专业 终得到了令他感到十分惊艳的成品。本产品搭载了带独立中频调节的三段均衡 人员来说较为困难，若有损坏请交给专业维 设置，带混合调节的过载效果，箱体模拟（可使用第三方脉冲响应IR文件），以 修人员处理。 及带阀值设置和“DECAY”设置的噪声门，合理地搭配使用这些功能会让您的贝 斯音色别有韵味。 注意: 本产品已经过测试，证明符合FCC规则第15部分的B级数字设备的限制规定。操作应符合以 下两个条件：（1）本产品不会产生有害干扰。（2）本产品必须接受任何干扰，包括可能会导致 音频串流与录音 非正常操作的干扰。 如 果 我 们 不 提 ， 或 许 您 很 难 发 现 这 款 效 果 器 还 可 以 用 作 音 频 接 口 （ 录 音 声...
- Page 9 控制面板 控制面板 DI拨档开关 OUT拨档开关 VOLUME旋钮 BASS旋钮 输出音量调节旋钮。 调节低频信号强弱。 MIDDLE旋钮 BLEND旋钮 VOLUME旋钮 DRIVE旋钮 BLEND旋钮 配合独立中频选择旋钮调节中频信号强 FREQ旋钮 MIDDLE旋钮 弱。 BASS旋钮 TREBLE旋钮 过载效果混合调节旋钮，在50%~100% FREQ旋钮 范围内调节过载信号与原始干信号的混 合比。 独立中频选择旋钮，可选中频信号范 前级踩钉 DRIVE踩钉 围：160Hz-1kHz。（依据音箱类型不 同，频率范围与响应也不同。） DRIVE旋钮 TREBLE旋钮 用于调节过载效果的强弱。（仅在过 载效果激活时有效。） 调节高频信号强弱。...
- Page 10 控制面板 I/O接口 DI拨档开关 DRIVE踩钉 LIFT/GND拨档开关 PRE/POST拨档开关 OUTPUT输出接口 USB接口 用于激活或者关闭DI OUT及3.5mm耳机 输出接口的箱体模拟功能。 过 载 效 果 控 制 踩 钉 ， 用 于 激 活 或 者 关 闭过载效果。 此外，也可以用于激活 噪声门控制。 OUT拨档开关 噪声门使用指南 用于激活或者关闭OUT接口的箱体模拟 激活噪声门：长踩DRIVE踩钉约1.5秒直 功能。 至DRIVE指示灯闪烁。 调节噪声门设置：DRIVE旋钮可用于调 电源接口 INPUT输入接口 THROUGH接口 节噪声门阀值（Threshold）；BLEND旋...
- Page 11 I/O接口 I/O接口 INPUT输入接口 XLR DI输出接口 THROUGH接口 DC 9V接口 内负外正，9V直流电源输入接口。 6.35mm单声道输入接口，连接您的贝 6.35mm干信号输出接口，如果您想使 可直连调音台或扩音系统。输出信 斯或其它贝斯效果器的输入接口。 用您的贝斯音箱前级可将本体通过此 号 类 型 可 通 过P R E / P O S T及D I拨 档 开 3.5mm辅助音频输入接口 接口接入您的贝斯音箱箱头。 关控制。（本产品不支持48V幻象供 电，请确定您的设备48V幻象供电功 PRE/POST拨档开关 连接外部音频播放设备播放伴奏。 能关闭后再连接本产品。） OUTPUT输出接口 D I - O U T接 口 输 出 信 号 类 型 选 择 拨 档 开 3.5mm耳机输出接口...
- Page 13 采样频率：48kHz A/D转换精度：32bit 信号处理精度：32bit 动态范围：100dB 最大输入：+14dBu 最大输出：+14dBu MLD - Bass ±12dB @ 40Hz Middle ±17dB @ 160 Hz ~ 1kHz Treble ±12dB @ 8kHz AGL - Bass ±18dB @ 40Hz Middle ±17dB @ 180Hz ~ 1kHz Treble ±18dB @ 4kHz 电源：9V DC外正内负（选配 电源适配器ACD-006A） 电流：<150mA 尺寸：105mm(长) x 115mm(宽) x 58mm(高) 重量：460g...
- Page 14 生产商地址 名 称 检验员 贝斯前级与DI二合一效果器 深圳市南山区蛇口兴华路6号南海意库1号楼507 珠海市高新区唐家湾镇科技九路10号 Inspector Name 电话：0755-2686 9866 电话：0756-3689866 型 号 NBP-5 生产日期 网址：www.nuxefx.com Type Date 售后服务地址 广东省珠海市高新区唐家湾镇科技九路10号 本 产 品 经 检 验 合 格 执行标准: Q/WKDZ 001-2020 This product is inspected and approved. 珠海市蔚科科技开发有限公司 售后服务部...
