Allmess ITRON EquaScan pMIURF Assembly And Programming Instructions

MONTAGE- UND PROGRAMMIERANLEITUNG
EquaScan pMIU
Impulssammler Funkmodul
LIEFERUMFANG
• Funk Impulssammlermodul
• Montageanleitung
• 5 Verbinder des Typs "Scotch Lock" für Signalkabeldurchmesser 1,52
• 1 Kunststoffplombe für den Anwender
• 1 Schraube 3,5x20 für Kabelabdeckung
ALLGEMEINES

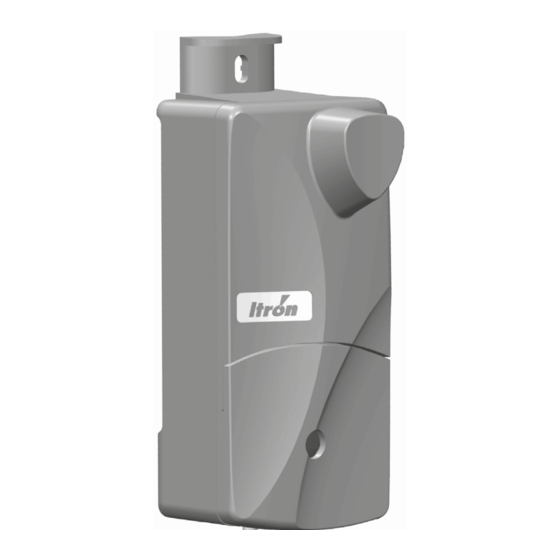

Das EquaScan Impulssammlermodul pMIU
EquaScan Funksystem für die mobile und zentrale Datenerfassung. Die Module sind jederzeit an impulsgebenden Zählern
nachrüstbar. Mit wenigen Handgriffen lässt sich das EquaScan Impulssammlermodul montieren, installieren und in den
Kreis der schon vorhandenen Funkzähler einbinden. Die induktive Schnittstelle des pMIU
freien Parametrierung und Auslesung der Daten per PC mittels induktivem Kopf. Die Programmierung der Funkparameter
erfolgt mit der EquaScan Programmier-Software.
ENTSORGUNGSHINWEIS
Gebrauchte elektronische Geräte und deren Batterien dürfen nicht zusammen mit normalem Hausmüll entsorgt werden.
Nach Gebrauch nehmen wir alle unsere Produkte kostenfrei zurück und entsorgen diese entsprechend. Funkmodule
enthalten eine Lithiumbatterie. Versuchen Sie nicht, das Modul zu verbrennen oder zu zerlegen. Setzen Sie es nicht Tem-
peraturen aus, die über den Spezifikationen liegen.
SCHRITTE VOR DER INSTALLATION
Prüfen Sie vor der Installation des EquaScan pMIU
ist so zu wählen, dass das Modul und die Anschlussleitung nicht in der Nähe von Netzleitungen oder elektromagnetischen
Störquellen verlegt werden (min. 50 cm Abstand). Gegebenenfalls ist der Montageort neu zu wählen und die Abstände zu
vergrößern. Bringen Sie das EquaScan pMIU
Stellen an, welche direktem Sonnenlicht ausgesetzt sind.
Spezifikationen
Umgebungstemperatur im Betrieb
Lagertemperatur
Transporttemperatur
Schutzart
Batterielebensdauer
Signalparameter
RF
dient der Einbindung von impulsgebenden Verbrauchszählern in das Itron
RF
, ob das Messgerät über einen Impulsausgang verfügt. Der Montageort
RF
nicht auf heißen Wasserrohren, in der Nähe von Wärmequellen oder an
RF
Zwischen 0°C und +55°C
Niedrigste Umgebungstemperatur im laufenden Betrieb:
-10°C bis 5°C (< 15 Tage/Jahr)
Höchste Umgebungstemperatur im laufenden Betrieb: 65°C
(< 15 Tage/Jahr)
+5°C bis +35°C < 1 Jahr
Zwischen -20°C und 70°C < 24 Stunden durchgehend
Temperaturveränderung max. ±20°C/Stunde
IP68
12 Jahre (+ 1 Jahr Reserve)
Max. Eingangsspannung
Max. Eingangsstromstärke
Max. Takt-/Pulsfrequenz
Min. Takt-/Pulslänge(„Closed")
Min. Takt-/Pulspause („Open")
dient der schnellen und fehler-
RF
U = 5V
max
I = 5mA
max
f ≤ 17Hz
max
tc ≥ 6ms
min
to ≥ 50ms
min
