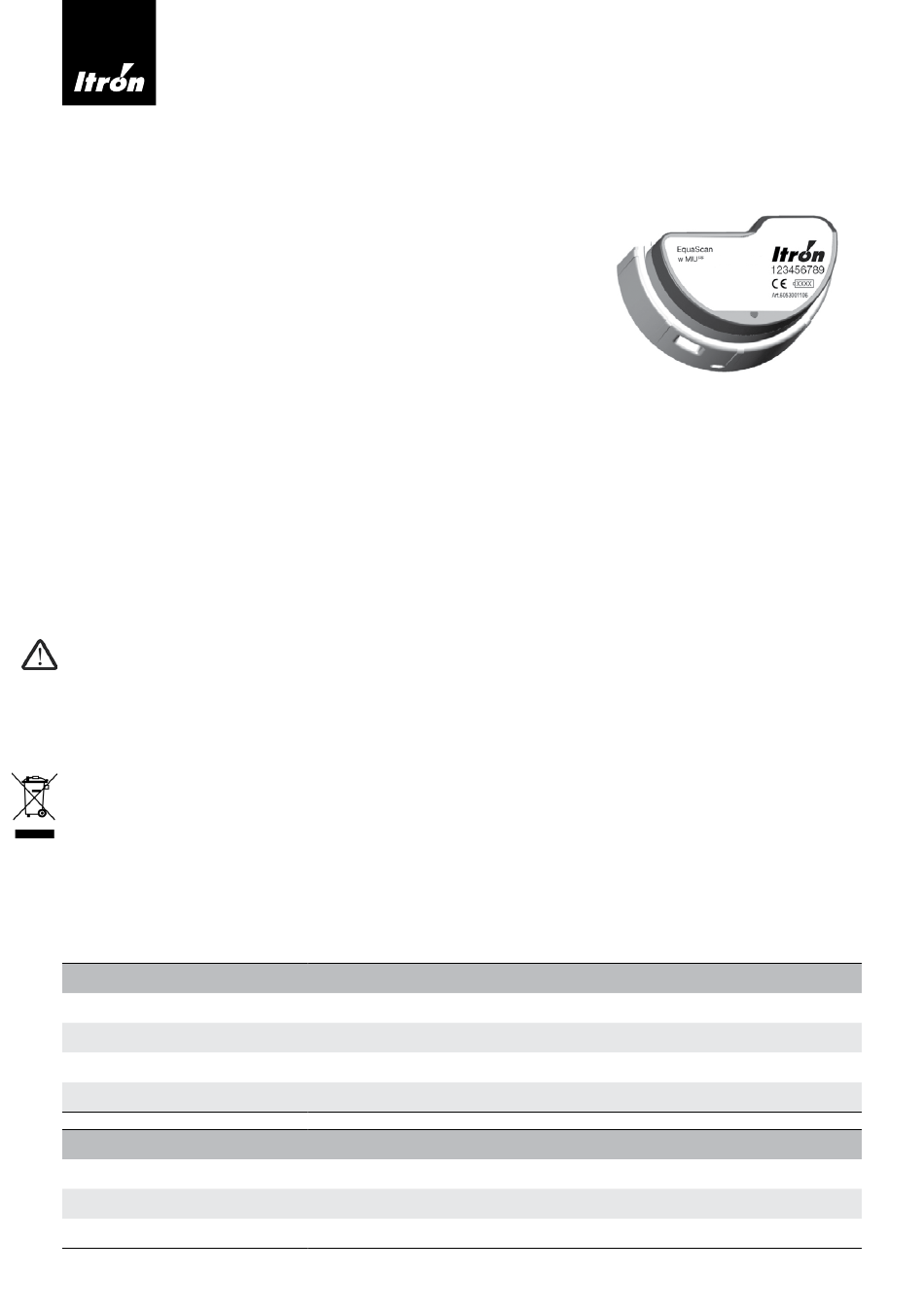

MONTAGE- UND PROGRAMMIERANLEITUNG

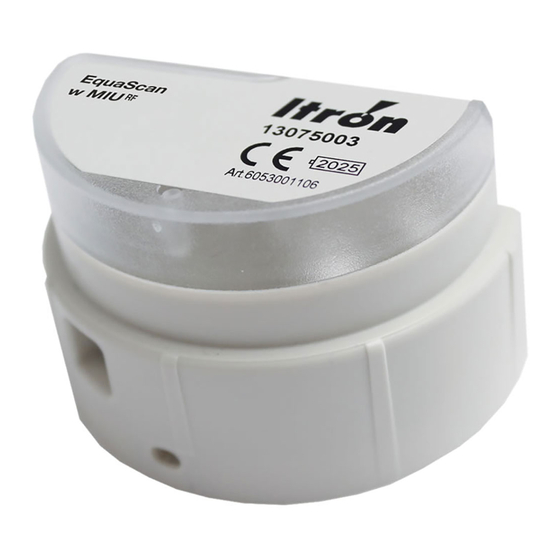

EquaScan wMIU
Wasserzählerfunkmodul
LIEFERUMFANG
• RF Kommunikationsmodul
• Klebeplombe
• Montageanleitung
ALLGEMEINES
Das EquaScan Wasserzählerfunkmodul dient der Einbindung von Wasser-
zählern des Typs +m in das Itron EquaScan Funksystem für die mobile und
zentrale Datenerfassung.
Die Module sind jederzeit nachrüstbar. Mit wenigen Handgriffen lässt sich
das EquaScan Wasserzählerfunkmodul auf funkvorbereitete Wasserzähler
montieren, installieren und in den Kreis der schon vorhandenen Funkzähler
einbinden. Die induktive Schnittstelle dient zur schnellen und fehlerfreien
Parametrierung und Auslesung der Daten per PC mittels induktivem Kopf
(Bestell-Nr. 8090000006). Die Programmierung der Funkparameter erfolgt
mit der EquaScan Programmier-Software.
HINWEIS ZU LITHIUM-BATTERIEN
Das Gerät enthält nicht auswechselbare Lithium-Metall Batterien. Batterien nicht aufladen, nicht Temperaturen über 100°C
oder mechanischen Belastungen aussetzen. Sollte ein Wechsel der Batterien doch möglich sein, dann ist dies in der Mon-
tage- bzw. Bedienungsanleitung explizit beschrieben. Es gilt Transportbestimmungen für Lithium-Batterien zu beachten.
Die für den Transport notwendigen Zertifikate können beim Hersteller angefordert werden
RICHTIGE ENTSORGUNG / INFORMATIONEN ZUR GEEIGNETEN ENTSORGUNG VON PRODUKTEN
Das durchgestrichene Mülltonnensymbol auf dem Gerät oder auf der Verpackung weist darauf hin, dass das Altprodukt
getrennt vom Hausmüll entsorgt werden muss, damit es ordnungsgemäß behandelt und entsorgt werden kann. Erkundigen
Sie sich bei der örtlichen Behörde über den Standort von Wertstoffhöfen, um das Produkt der korrekten Wiederverwertung
zuzuführen. Der Händler muss im Fall des Kaufs eines gleichwertigen Geräts das zu recycelnde Produkt zurücknehmen.
Das Produkt ist potenziell nicht schädlich für die menschliche Gesundheit und die Umwelt, aber wenn es in der Umwelt
illegal entsorgt wird, hat es negative Auswirkungen auf das Ökosystem. Die illegale Entsorgung des Geräts in der Umwelt ist
strafbar.
Technische Daten
Spannungsversorgung
Batterielebenszeit
Betriebstemperatur
Schutzklasse
Funkspezifikationen
Protokoll
Betriebsart
Frequenzband
RF
3 V Lithium Langzeitbatterie
12 Jahre + Reserve
5°C bis 55°C
IP 65
EN 13757-3/-4 wireless M-BUS
C2 Mode
Tx: 868,95 MHz / Rx: 869,525 MHz
Advertisement
Table of Contents
Related Manuals for Allmess Itron EquaScan wMIURF
Summary of Contents for Allmess Itron EquaScan wMIURF
- Page 1 MONTAGE- UND PROGRAMMIERANLEITUNG EquaScan wMIU Wasserzählerfunkmodul LIEFERUMFANG • RF Kommunikationsmodul • Klebeplombe • Montageanleitung ALLGEMEINES Das EquaScan Wasserzählerfunkmodul dient der Einbindung von Wasser- zählern des Typs +m in das Itron EquaScan Funksystem für die mobile und zentrale Datenerfassung. Die Module sind jederzeit nachrüstbar. Mit wenigen Handgriffen lässt sich das EquaScan Wasserzählerfunkmodul auf funkvorbereitete Wasserzähler montieren, installieren und in den Kreis der schon vorhandenen Funkzähler einbinden.
- Page 2 MODULMONTAGE LEERMODUL ENTFERNEN • Schraubendreher an den Positionen a ansetzen. • Durch Drehen des Schraubendrehers die Verriegelung des Leermoduls öffnen. • Das Typenschild wird an der Perforation getrennt. • Das Leermodul b vom Zählwerk abhebeln. OPTO-ELEKTRONISCHE SCHNITTSTELLE KONTROLLIEREN • Vor dem Aufsetzen des Moduls bitte die Abdeckung der Abtastscheibe c kontrollieren.
- Page 3 PROGRAMMIERUNG Zu einer bestimmungsgemäßen Inbetriebnahme des Wasserzählers mit einem montierten EquaScan Kommunikationsmodul müssen die Modulparameter festgelegt werden. Hierfür wird die EquaScan Programmier-Software eingesetzt. Jedes Funkmodul besitzt eine induktive Schnittstelle. Über diese Schnittstelle wird das Modul konfiguriert. Zu jeder Zeit können, unabhängig vom Funkbetrieb, Verbrauchs- und Geräteinformationen ausgelesen und überspielt werden.
- Page 4 Declaration of Conformity Die alleinige Verantwortung für die Ausstellung dieser Erklärung trägt der Hersteller: This declaration is issued under the sole responsibility of the manufacturer: ALLMESS GmbH, Am Voßberg 11, 23758 Oldenburg i.H., GERMANY Gegenstand der Erklärung: Object of the declaration:...
- Page 5 ASSEMBLY AND PROGRAMMING INSTRUCTIONS EquaScan wMIU Water meter radio module SCOPE OF DELIVERY • RF communication module • Adhesive seal • Assembly instructions GENERAL INFORMATION The EquaScan wMIU serves to integrate the type +m water meters into the Itron EquaScan radio system for mobile and fixed network data collection. The modules can be refitted at any time.
- Page 6 MODULE ASSEMBLY REMOVE BLIND CAP • Place a screw driver at marked positions a . • Break the interlock between register and blind cap by twisting the screw driver. • The type plate will break at the perforation line. • Lever off the blind cap b from the register. •...
- Page 7 PROGRAMMING In order for the water meter to be put into use in the intended way with an EquaScan communication module assembled, the module parameters must be defined. To do this, the EquaScan software is used. Each radio module has an inductive interface, over which the module is con- figured.
- Page 8 Declaration of Conformity Die alleinige Verantwortung für die Ausstellung dieser Erklärung trägt der Hersteller: This declaration is issued under the sole responsibility of the manufacturer: ALLMESS GmbH, Am Voßberg 11, 23758 Oldenburg i.H., GERMANY Gegenstand der Erklärung: Object of the declaration:...
