6.1. Anschluss „USB" 6.1. 6.1. 6.1. Anschluss „USB" Anschluss „USB" Anschluss „USB"
Verbinden Sie diesen Anschluss mit einem freien internen USB-Anschluss Ihres
Mainboards. Achten Sie unbedingt auf korrekte Ausrichtung des Anschlusssteckers!
ACHTUNG: Um LEAKSHIELD auch im Standby des Rechners betreiben zu können, ACHTUNG: Um LEAKSHIELD auch im Standby des Rechners betreiben zu können, ACHTUNG: Um LEAKSHIELD auch im Standby des Rechners betreiben zu können, ACHTUNG: Um LEAKSHIELD auch im Standby des Rechners betreiben zu können,
müssen Sie den USB-Anschluss in den BIOS-Einstellungen so konfigurieren, dass müssen Sie den USB-Anschluss in den BIOS-Einstellungen so konfigurieren, dass müssen Sie den USB-Anschluss in den BIOS-Einstellungen so konfigurieren, dass müssen Sie den USB-Anschluss in den BIOS-Einstellungen so konfigurieren, dass
die Stromversorgung aktiviert bleibt. Alternativ können Sie externe USB-Netzteile die Stromversorgung aktiviert bleibt. Alternativ können Sie externe USB-Netzteile die Stromversorgung aktiviert bleibt. Alternativ können Sie externe USB-Netzteile die Stromversorgung aktiviert bleibt. Alternativ können Sie externe USB-Netzteile
für die Stromversorgung verwenden. Für einen Transport können Sie auch eine für die Stromversorgung verwenden. Für einen Transport können Sie auch eine für die Stromversorgung verwenden. Für einen Transport können Sie auch eine für die Stromversorgung verwenden. Für einen Transport können Sie auch eine
USB-Powerbank verwenden. USB-Powerbank verwenden. USB-Powerbank verwenden. USB-Powerbank verwenden.
Pinbelegung: Pin 1 GND (schwarz), optional
Pin 2 GND (schwarz)
Pin 3 D+ (grün)
Pin 4 D–
Pin 5 +5 V (rot)

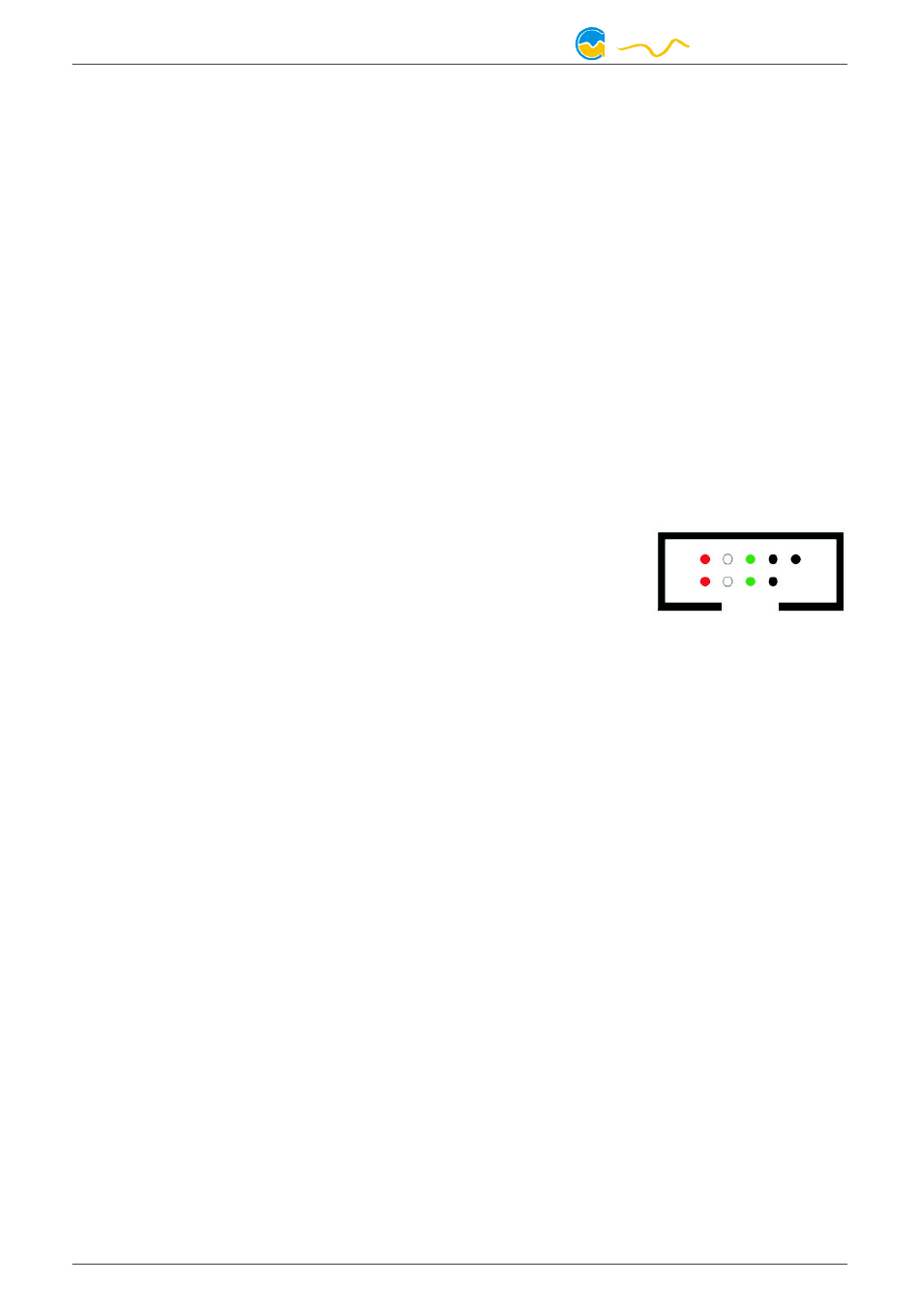

Der entsprechende Anschluss auf dem Mainboard ist meis-
tens eine neunpolige Stiftleiste mit zwei unabhängigen USB-
Ports. Beide Reihen mit 4/5 Pins können zum Anschluss ei-
nes USB-Gerätes verwendet werden. Die schwarzen Adern
müssen zur Seite mit dem fehlenden Pin ausgerichtet wer-
den, siehe Abbildung mit eingefärbten Pins.
6.2. Anschluss „signal" 6.2. 6.2. 6.2. Anschluss „signal" Anschluss „signal" Anschluss „signal"
Der Anschluss kann mit dem Power-Taster-Anschluss des Mainboards verbunden
werden, dazu wird zusätzlich ein Verbindungskabel (Artikel 53216, nicht im Liefer-
umfang enthalten) benötigt.
Pinbelegung: Pin 1: GND
Pin 2: nicht verbunden
Pin 3: Open drain max. 3,3 V / 5 mA
Im Falle eines Alarms kann über diese Schnittstelle der Rechner wie beim Drücken
des Power-Tasters heruntergefahren werden. Es ist ein kurzes oder langes Drücken
konfigurierbar.
7. 7. 7. 7. Bedienung am Gerät Bedienung am Gerät Bedienung am Gerät Bedienung am Gerät
Die wichtigsten Funktionen von LEAKSHIELD können direkt am Gerät gesteuert
werden. Die Bedienung erfolgt über eine Taste, die mittig auf der rechten Seite im
Silikon-Leuchtring von LEAKSHIELD angeordnet ist.
