de
2,0 m
Energie sparen!
Technical changes, misprints and mistakes reserved! Newest information about our products can be found online
Technische Änderungen, Druckfehler und Irrtümer vorbehalten! Aktuelle Informationen zu unseren Produkten finden Sie auf:

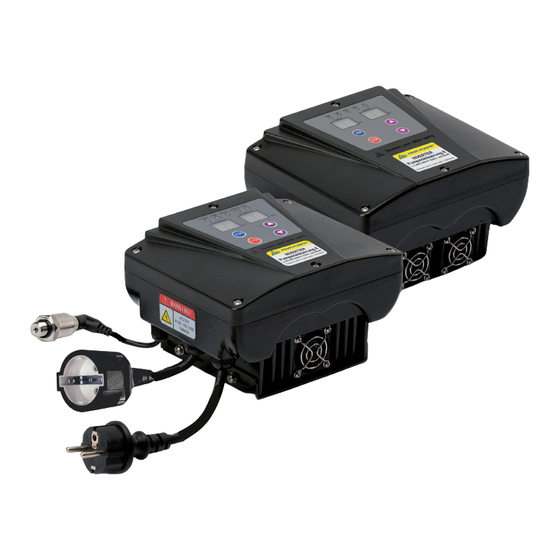

INVERTER PUMP CONTROL 6
INVERTER PUMPENSTEUERUNG 6
0,75 KW
OPERATING INSTRUCTIONS
BEDIENUNGSANLEITUNG
0,5 m
1,5 m
Kosten senken!
www.profi-pumpe.de
|
1,1 KW
230V / 1*230V
Innovation nutzen!
Version
21.03.

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the INVERTER PUMP CONTROL 6 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Profi-pumpe INVERTER PUMP CONTROL 6

Summary of Contents for Profi-pumpe INVERTER PUMP CONTROL 6

  • Page 1 INVERTER PUMP CONTROL 6 INVERTER PUMPENSTEUERUNG 6 0,75 KW 1,1 KW 230V / 1*230V OPERATING INSTRUCTIONS Version 21.03. BEDIENUNGSANLEITUNG 2,0 m 0,5 m 1,5 m Energie sparen! Kosten senken! Innovation nutzen! Technical changes, misprints and mistakes reserved! Newest information about our products can be found online Technische Änderungen, Druckfehler und Irrtümer vorbehalten! Aktuelle Informationen zu unseren Produkten finden Sie auf:...

  • Page 2: Table Of Contents

    Please always download the latest version of the user manual from www.profi-pumpe. de under „downloads“. This shall always prevail.

  • Page 3: Installation

    English 3 3. INSTALLATION The installation must be performed by a qualified professional. Please, check each time before using, the electrical connections and the cables are not damaged. Check before the installation whether the electrical connections are earthed according to the statutory regulations and are installed. Also, it is NOT recommended to perform, for example, a cable extrension.

  • Page 4: Wiring

    5. OPERATION 5.1 INVERTER PUMP CONTROL 6 5.1.1 Checking before Operation 1. Check the rated voltage of the controller and the input voltage match. 2. Check whether the pressure sensor is connected with the system.
  • Page 5 English 5 5.1.2 Operating Steps 1. Connect power ,pressure display “00.00”bar, the power indicator lights. 2. Open the outlet valve, press “RUN” and start the pump. 3. Any conditions can press “STOP”, and stop the pump. 4. Press „ “ or „ “, can check the working pressure, if you want to change the pressure press „...

  • Page 6: Security Tips

    6 English 5.1.3 Code and Function Instruction Code name Schematic Diagram Instruction Over-Voltage- In case of overvoltage, this code is displayed. If the voltage protection drops, the device switches back to normal operating mode. Under-Voltage In case of undervoltage, this code is displayed. If the voltage protection rises, the device switches back to normal operating mode.

  • Page 7: Servicing

    Shipping costs shall be borne by our company, except as required by law. Please report the warranty on our service platform: www.profi-pumpe.de/infor mation.php. We will inform you how to proceed with case-related. Returns please sufficient postage.

  • Page 8: Recognising And Repairing Of Mistakes

    8 English 9. RECOGNISING AND REPAIRING OF MISTAKES Problem Possible cause Solution The pump Vent system permanently Check system to dripping pipes / The system has leaks. Internal check switches on faucets / valves. valve may leak and off (Pump Check non-return valve in the clocked) unit for leaks...

  • Page 9: Vorwort

    Bitte bewahren Sie die Bedienungsanleitung mit den Anweisungen und Sicher- heitshinweisen sorgfältig auf, um jederzeit darauf zurückgreifen zu können. Bitte laden Sie stets die neueste Ausführung der Bedienungsanleitung von www.profi-pumpe.de unter „download“ herunter. Diese ist stets maßgebend. 2. ALLGEMEINES Die Inverter Pumpensteuerung ist ein Schaltgerät, welches einen elektrischen Verbraucher (Pumpe) automatisch Ein- und Ausschalten kann.

  • Page 10: Installation

    10 Deutsch 3. INSTALLATION Die Installation ist von einer qualifizierten Fachkraft auszuführen. Bitte überprüfen Sie vor jeder Inbetriebnahme die elektrischen Anschlüsse sowie das Kabel auf Unversehrtheit. Bitte prüfen Sie vor der Installation, ob der elektrische Anschluss entsprechend der gesetzlichen Vorschriften geerdet und installiert ist. Es ist NICHT zu empfehlen, selbst Kabelverlängerungen oder andere technische Modifikationen durchzuführen.

  • Page 11: Verdrahtung

    Deutsch 11 4.1 VERDRAHTUNG: Schaltplan und Anleitung Einphasig ein und einphasig aus Einphasig ein und dreiphasig aus 4.2 VERDRAHTUNG: Schaltplan und Anleitung 1. Niemals die Klemmen U, V, W direkt mit der Dreiphasig ein und dreiphasig Spannungsversorung verbinden 2. Unterbrechen Sie vor den Anschlussarbeiten unbedingt die Stromversorgung.
  • Page 12 12 Deutsch 5.1.2 Bedienschritte 1. An das Stromnetz anschließen. Die Druckanzeige zeigt „00.00“ bar, die Netzanzeige leuchtet auf. 2. Auslassventil öffnen, „RUN“ drücken und die Pumpe starten. 3. Es kann jederzeit „STOP“ gedrückt werden, um die Pumpe anzuhalten. 4. Drücken Sie kurz „ “...

  • Page 13: Sicherheitshinweise

    Deutsch 13 5.1.3 Code und Anweisungen Code Name Anweisung Schematisches Diagramm Im Falle von Überspannung, wird dieser Code angezeigt. Sinkt Überspan- die Spannung, schaltet das Gerät zum normalen Betriebsmodus nungsschutz zurück. Im Falle von Unterspannung, wird dieser Code angezeigt. Steigt Unterspan- die Spannung, schaltet das Gerät zum normalen Betriebsmodus nungsschutz...

  • Page 14: Wartung

    übernehmen wir den Umtausch oder die Reparatur des Geräts. Versandkosten werden von uns nur getragen, soweit dies gesetzlich vorgeschrieben ist. Im Garantiefall bitte über unsere Serviceplattform www.profi-pumpe.de/information.php den Fall anmelden. Dann teilen wir Ihnen die weitere Vorgehensweise fallbezogen mit. Rücksendungen bitte ausreichend frankieren. Unfreie Rücksendungen können leider nicht angenommen werden, da diese vor Zustellung rausgefiltert werden.

  • Page 15: Erkennen Und Beheben Von Fehlern

    Deutsch 15 9. ERKENNEN UND BEHEBEN VON FEHLERN Problem Mögliche Ursache Lösung Die Pumpe System entlüften schaltet sich System auf tropfende Leitungen/ Die Anlage weist Leckagen auf dauernd ein Wasserhähne/Ventile überprü- Das Rückschlagventil ist ggf. undicht und aus (Pum- fen. Rückschlagventil im Gerät pe taktet) auf Undichtigkeit überprüfen 1.

  • Page 16: Technical Data

    16 English / Deutsch 13. TECHNICAL DATA / TECHNISCHE DATEN English Deutsch 0,75 KW 1,1 KW Power Supply Stromversorgung 230V / 1x230V Input Voltage Eingangsspannung 230V Input Frequency Eingangsfrequenz 50Hz Rated current / Nennstrom / 4,8 A / max. 7.18 A 7 A / max.
  • Page 17 English / Deutsch 17 13. TECHNICAL DATA / TECHNISCHE DATEN 0.75 KW 1.1 KW Dimensions in mm / Maße in mm...
  • Page 18 18 Notes / Notizen Imprint / Impressum 1A Profi Handels GmbH www.profi-pumpe.de Email: info@1a-profi-handel.de Tel.: (+49) 0611-9 45 87 76-0 Fax: (+49) 0611-9 45 87 76-11...
