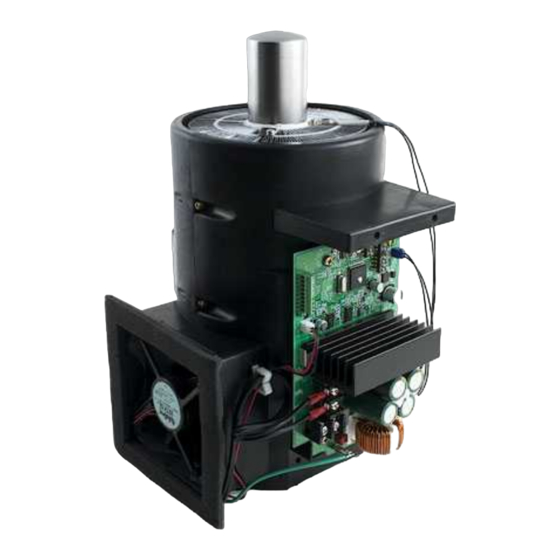

- Page 1 Ref. No.TB-00006171-2 取扱説明書 Operation Manual モデル Model: SC-UD08 名称： FPSC モジュール 08 Name: FPSC Ｍｏｄｕｌｅ 08 ツインバード工業株式会社 TWINBIRD CORPORATION TWINBIRD CORPORATION http://fpsc.twinbird.jp (1/17)
- Page 2 If you wish to export our Products from Japan for abroad, please contact us prior to exporting. The above regulations were applied at the time of November 2019. Laws and regulations may be revised according to the legal revisions. TWINBIRD CORPORATION http://fpsc.twinbird.jp (2/17)
- Page 3 SC-UD08 FPSC モジュール 08 noises are observed coming from inside the pressure vessel. SC-UD08 ＦＰＳＣ Ｍｏｄｕｌｅ 08 Please contact Twinbird if the reduced output setting does not eliminate the unusual noises. (7) FPSC モジュールに強い衝撃を与えないで下さい。故障の原因となります。 Avoid subjecting the FPSC Module to excessive shock. It could cause internal damage.
- Page 4 1/4 inch purging valve and then treat based on each country regulation. Also, please use safety gloves and work in the スターリングクーラー本体 release space when disassembling and pulling the gas out. Stirling Cooler TWINBIRD CORPORATION http://fpsc.twinbird.jp (4/17)
- Page 5 出力設定電圧 Input Voltage to Set Output Voltage: 5V 使用温度範囲 0 ～ 35 ℃ Ambient Temperature Range to Use 吸熱部許容温度範囲 Acceptable Temperature Range at -100 ～ -20 ℃ Cold Side 付属品（取付済み） 駆動基板 (Drive PCB) Accessories(attached on FPSC moｄule) TWINBIRD CORPORATION http://fpsc.twinbird.jp (5/17)
- Page 6 Ref. No.TB-00006171-2 ３．３ 主要寸法 Main Size [mm] TWINBIRD CORPORATION http://fpsc.twinbird.jp (6/17)
- Page 7 (1)Turn on the Switch of Power supply. (2)Turn on the Switch of the Drive PCB. ４．４停止方法 Stop of FPSC (1)駆動基板に取り付けたスイッチを OFF(OPEN)にする。 (2)DC24V 電源のスイッチを切る。 (1)Turn off the Switch of the Drive PCB. (2)Turn off the Switch of Power supply. TWINBIRD CORPORATION http://fpsc.twinbird.jp (7/17)
- Page 8 ・出力電圧範囲: AC 2.0～16 V (RMS) ・許容出力電流: 9 A (RMS) (設定最大値) [FG] φ 1.8 mm (穴) [CN1] IDEC BP100-2PN10 ・端子ねじ: M3.5 ・適正締付トルク: 0.6～1.0 N・m (6.1～10.2 kgf・cm) 電源入力 1(+) ・入力電圧: DC 24 V (±10%) ・定格電流: 6 A（24V 入力時） 2(-) (極性をご確認の上、接続して下さい。) TWINBIRD CORPORATION http://fpsc.twinbird.jp (8/17)
- Page 9 - Screw: M3.5 - Proper Torque: 0.6～1.0 N m (6.1～10.2 kgf cm) Power Source Input 1(+) Input Voltage: 24 V DC (± 10 %) Rating Current: 6 A（at 24 V Input） 2(-) (Please check the polarity before connecting.) TWINBIRD CORPORATION http://fpsc.twinbird.jp (9/17)
- Page 10 [SW2]. ②FPSC が接続されていないか、又は、断線した。 When the FPSC is disconnected or the input power wire is cut. ③温度センサーが接続されていないか、又は、断線した。 When the temperature sensor is disconnected or wire is cut. ④入力電源電圧が範囲外である。 The power source voltage is out of allowable range. TWINBIRD CORPORATION http://fpsc.twinbird.jp (10/17)
- Page 11 Drive voltage to FPSC is supplied from FPSC output terminal [CN8]. 項 目 Item 仕 様 Specification 出力波形 PWM 波形 Output wave shape 基本周波数 80.0Hz Frequency キャリア周波数 28.8 kHz Carrier frequency 出力電圧範囲 AC 2.0～16.0 V (RMS) @80.0Hz Output voltage range 最大出力電流 9A (RMS) Output current capacity TWINBIRD CORPORATION http://fpsc.twinbird.jp (11/17)
- Page 12 ・・・ 20.000 Current (I) 0.000≦I＜4.000 20.000＜I＜21.000 [mA] 16/255 (mA/Step) 出力電圧 2.000 ・・・ 8.300 ・・・ 12.500 ・・・ 16.000 Output 2.000 16.000 voltage 0.45×14/64 0.3×14/64 0.25×14/127 (V/Step) (V/Step) (V/Step) * 電圧および電流が同時入力されている場合は、電圧入力が優先されます。 Input voltage has priority over input current. TWINBIRD CORPORATION http://fpsc.twinbird.jp (12/17)
- Page 13 Ramp speed of output voltage from 4.1 V to 16.0 V is set by [SW1]. (1 step / 4.0 sec - 1 step / 22.4 sec) 256 16.0V 0.25×14/127 (V/Step) 129 12.5V 0.3×14/64 (V/Step) 8.3V 0.45×14/64 (V/Step) 2.0V 945～5251 (15min45sec～1h28min) → 経 過 時 間 Time [sec] TWINBIRD CORPORATION http://fpsc.twinbird.jp (13/17)
- Page 14 Ref. No.TB-00006171-2 （２）出力電圧を下げる時 While output voltage decreasing 1 step / 0.18 sec （３）運転を停止する時 Process for stop 5 step / 0.09 sec TWINBIRD CORPORATION http://fpsc.twinbird.jp (14/17)
- Page 15 ６．１０ 異常信号出力 Emergency signal output (1) 異常の条件 Emergency situations 次のいずれかの場合、FPSC への電圧出力を停止し、異常信号出力端子[CN7-#5]より出力しま す。 In the following situations, power supply to the FPSC will be stopped and an emergency signal will be output from the signal output terminal [CN7-#5]. TWINBIRD CORPORATION http://fpsc.twinbird.jp (15/17)
- Page 16 正 常 Normal (2)警告信号1停止条件 Condition for cancellation of the alarm signal 1 output 上記①の状態に該当しなくなった時。 When the temperature of the sensor on the warm side goes down 5 deg C lower than the temperature set by DIP switch. TWINBIRD CORPORATION http://fpsc.twinbird.jp (16/17)
- Page 17 When the level of output set signal is within the allowable range. ７． お問合せ先 ツインバード工業株式会社 SC 営業部 Tel: 03-3663-8774 Fax: 03-3663-8642 〒103-0001 東京都中央区日本橋小伝馬町 14-4 ツインバード日本橋ゲートオフィス Contact TWINBIRD CORPORATION SC Sales Department Phone: +81-3-3663-8774 Facsimile: +81-3-3663-8642 Address: 14-4, Kodenma-cho, Nihonbashi, Chuo-ku, Tokyo, 103-0001, Japan TWINBIRD CORPORATION http://fpsc.twinbird.jp (17/17)
