ART. 8311 + 8312
VASO MONOBLOCCO CON CASSETTA E SISTEMA DI SCARICO GEBERIT DUE FLUSSI

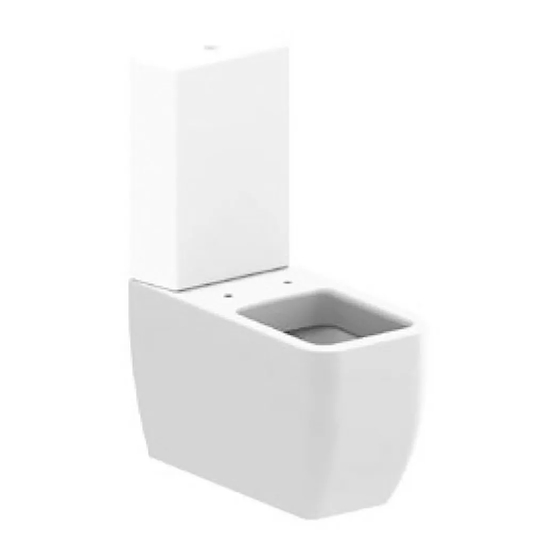

MONOBLOC WC BOWL WITH CISTERN AND GEBERIT DUAL-FLUSH FLUSHING SYSTEM
CUVETTE MONOBLOC AVEC RÉSERVOIR ET MÉCANISME DE CHASSE
D'EAU GEBERIT À DOUBLE VIDAGE
MONOBLOCK-WC-BECKEN MIT SPÜLKASTEN UND ABFLUSSSYSTEM GEBERIT
MIT 2-MENGEN-SPÜLUNG
TAZA MONO BLOQUE CON CISTERNA Y SISTEMA DE DESCARGA GEBERIT
PARA DOS VOLÚMENES
Curva tecnica per WC, da utilizzare per
scarico a pavimento (INCLUSA)
WC spigot bend, to be used for floor
drainage system (INCLUDED)
Pipe coudée pour WC, à utiliser pour
évacuation au sol (COMPRISE)
WC-Anschlussbogen, für Bodenabflüsse
zu verwenden (ENTHALTEN)
Codo técnica para WC, para utilizar para
desagüe al suelo (INCLUIDA)
150
1-3
SEZIONE A-A
265
340
210
560
420
90
175
290
175
"B"
210
Predisporre gli scarichi e le connessioni secondo le quote riportate sulle schede tecniche.
Configure drainage and bracket fixtures according to the measurements indicated in the technical diagrams.
Prévoir les évacuations ainsi que les connexions selon les cotes indiquées dans les fiches techniques.
Die Abflüsse und die Bolzen für die Haltebügel an die im Datenblatt angegebenen Abmessungen anpassen.
Disponer los desagües y las conexiones según las cotas indicadas en las fichas técnicas.
"A" =
VASO A TERRA CON SCARICO A PAVIMENTO
|
FLOR TRAP WC
WC AVEC EVACUATION AU SOL
|
WC MIT BODENABLAUF
INODORO CON DESCARGA A SUELO
"B" =
VASO A TERRA CON SCARICO A PAVIMENTO
|
FLOR TRAP WC
WC AVEC EVACUATION AU SOL
|
WC MIT BODENABLAUF
INODORO CON DESCARGA A SUELO
"A"

Advertisement

loading
Need help?

Need help?

Do you have a question about the 8311 and is the answer not in the manual?

Questions and answers

Summary of Contents for Scarabeo 8311

  • Page 1 ART. 8311 + 8312 VASO MONOBLOCCO CON CASSETTA E SISTEMA DI SCARICO GEBERIT DUE FLUSSI MONOBLOC WC BOWL WITH CISTERN AND GEBERIT DUAL-FLUSH FLUSHING SYSTEM CUVETTE MONOBLOC AVEC RÉSERVOIR ET MÉCANISME DE CHASSE D’EAU GEBERIT À DOUBLE VIDAGE MONOBLOCK-WC-BECKEN MIT SPÜLKASTEN UND ABFLUSSSYSTEM GEBERIT MIT 2-MENGEN-SPÜLUNG...
  • Page 2 Per semplificare l’istallazione, si consiglia di fissare il flessibile al galleggiante prima di bloccare la cassetta Installare la cassetta su sanitario con kit di fissaggio in dotazione. Frapporre tra il sanitario e la cassetta al sanitario e successivamente avvitare il flessibile sull’attacco a parete. l’apposita guarnizione prima di fissarla.
  • Page 3 Posizionare il pezzo allineando lo scarico con il foro a muro o a pavimento a seconda della predisposi- Applicare un leggero strato di silicone nel perimetro del sanitario che è a contatto con la cassetta di cera- zione. Contemporaneamente, inserire entrambe le connessioni, della cisterna e dello scarico del sanitario. mica e il pavimento.
