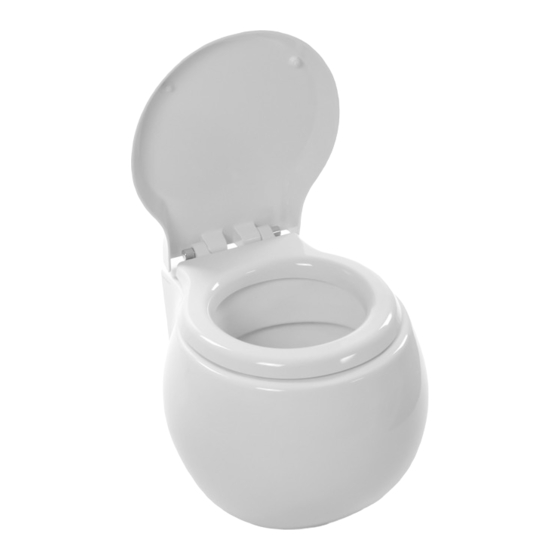

Scarabeo PLANET 8105/A/P Manual

ART. 8105/A/P
VASO A TERRA CON SCARICO A PARETE
WC AVEC EVACUATION MURAL "P"
INODORO CON DESCARGA EN PARED
270
Ø55
Ø 100
ART. 8105/A/S
VASO A TERRA CON SCARICO A PAVIMENTO
WC AVEC EVACUATION AU SOL "S"
INODORO CON DESCARGA A SUELO
270
135 1
Ø55
ART. 8106/A
BIDET | BIDET
1-5 * 55 CON/WITH: ART.10019 + ART.10021
| WALL TRAP WC "P"
| WC MIT WANDABLAUF "P"
135
SEZIONE A-A
360
| FLOR TRAP WC "S"
| WC MIT BODENABLAUF "S"
135
SEZIONE A-A
Ø 100
90
365
| BIDET | BIDET | BIDÉ
130
205
275
A
B1
C
B2
Predisporre gli scarichi e le connessioni secondo le quote riportate sulle schede tecniche.
Configure drainage and bracket fixtures according to the measurements indicated in the
technical diagrams.
Prévoir les évacuations ainsi que les connexions selon les cotes indiquées dans les fiches techniques.
Die Abflüsse und die Bolzen für die Haltebügel an die im Datenblatt angegebenen Abmessungen
anpassen.
Disponer los desagües y las conexiones según las cotas indicadas en las fichas técnicas.
ART. A
8105/A/P 34
8105/A/S 34
8106/A
E
B1 B2 C D
18
9
13
E
24
