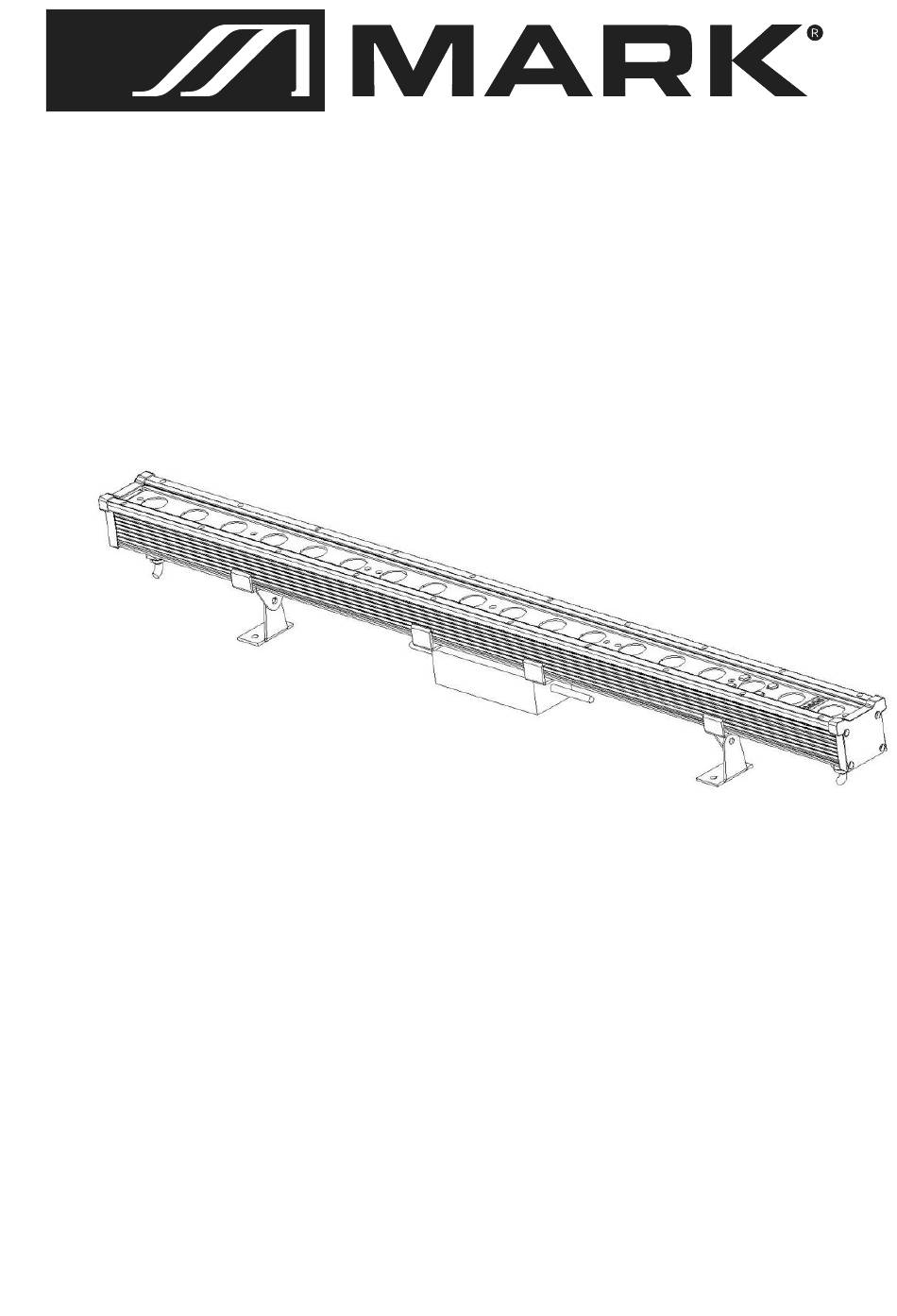

- Page 1 MBAR 381 IP User Manual/Manual de Uso Rev. 151002...
- Page 2 Summary Summary Thanks you for purchasing MBAR 381 IP. Please, read these instructions carefully before begin and operate the fixture according to these instructions to avoid possible damages and accidents causing by misusage. Product introduction MBAR 381 IP uses casting aluminum housing, designed in a fashion form.
- Page 3 The fixture maybe mounted in any position provided there is adequate room for ventilation. Make sure ● there are no inflammable and explosive items in 0.5 meter around. Yellow/green cable cabling earthling safety, do not remove it ● 3. Dimensions MBAR 381 IP - 2 - User Manual/Manual de Uso...
- Page 4 LED output power. - Cooling mode: Natural convection - Dimensions: 1001 x 69 x 100 mm - Net weight: 4.1 kg - Beam angle: 45º - IP rating: IP 65 MBAR 381 IP - 3 - User Manual/Manual de Uso...
- Page 5 0-10 No effect 11-15 CT01(Call custom color setting CT01) 16-20 CT02 21-25 CT03 CH6(CH 26-30 CT04 6 prior to 31-35 CT05 CH8) 36-40 CT06 41-45 CT07 46-50 CT08 51-55 CT09 MBAR 381 IP - 4 - User Manual/Manual de Uso...
- Page 6 Use the dimmer mode which menu had set up 11-20 Linear curve 21-30 Square law curve 31-40 Inverse square law curve 41-50 S-curve 51-60 Linear curve and smooth 61-70 Square law curve and smooth MBAR 381 IP - 5 - User Manual/Manual de Uso...
- Page 7 Level 3 Level 4 ADDR(Address) 001-512 STAT(Static 0-255* control) 0-255* 0-255* SHUT 0-255* NONE,R,G,B,R,G,B,YELLOW ,PINK,CYAN,ORANGE,VIOLET PRSC(Preset color) ,GOLDEN,2700K,3200K, ,4000K,5500K,6500K,RGB * SET(Set) CAL(Calibration) R(Red) 0-255 G(Green) 0-255 B(Blue) 0-255 YES/NO CHMD(Channel MBAR 381 IP - 6 - User Manual/Manual de Uso...
- Page 8 SC01 （Scene 1 ） R(Red) 0-255 G(Green) 0-255 B(Blue) 0-255 SHUT 0-255 NONE,AT01-AT05 AUTO ATSP 0-255(S) TIME 0-255(S) WAIT 0-25.5(S) YES/NO SC20 （Scene 20 ） CHS3 （Chase 3 ） ） INFO SOFT(Software Vx.x MBAR 381 IP - 7 - User Manual/Manual de Uso...
- Page 9 2) Press the 【UP/DOWN】button to select 【RED】，【GREEN 】，【BLUE】 3) Press the 【UP/DOWN】button to set up the 【0-255】numerical value. 4) On the 【USE】interface, pressing 【YES】button means valid, 【NO】means invalid. 5) Press the 【ENTER】button to escape and save. MBAR 381 IP - 8 - User Manual/Manual de Uso...
- Page 10 Instructions : When set to [YES] , it will lock automatically after two minutes to prevent accidental triggering flood flushing, and then press any key for 10 seconds to unlock. MBAR 381 IP - 9 - User Manual/Manual de Uso...
- Page 11 【WAIT 】is set to be FADE time, the running process isas the following chart showing. 6.11 CHECK THE LIGHTING INFOR MATION 1) Press the【ENTER】button in 【INFO】menu, then enter to the checking the lighting information. 2) 【SOFT 】button is for software version information. MBAR 381 IP - 10 - User Manual/Manual de Uso...
- Page 12 1)Please disconnect the connection of projector and DMX console before sending the parameter. 2)The information of【ADDR】、【CAL 】can’t be sent , can’t be downloaded each other. 3)There will be an automatic reset of the other projectors after receiving parameter correctly. MBAR 381 IP - 11 - User Manual/Manual de Uso...
- Page 13 Introducción al producto MBAR 381 IP utiliza carcasa de fundición de aluminio con un alto rango IP (IP 65) Adopta LEDs 3 en 1 de alta potencia, esto es, cada LED incorpora los colores R , G , B.. Sus características más destacadas son su vida útil , bajo consumo , buen efecto de la mezcla de colores...
- Page 14 Cerciorese que no existen artículos inflamables y explosivos 0,5 metros alrededor. El cable amarillo / verde es un cable de seguridad de toma de tierra , no lo retire ● 3. Dimensiones MBAR 381 IP - 13 - User Manual/Manual de Uso...
- Page 15 - Función de control de temperatura. Si la unidad se calienta, el sistema reduce la potencia de salida - Refrigeración por convección - Dimensiones: 1001 x 69 x 100 mm - Peso neto: 4.1 kg - Angulo del haz: 45º - Rango IP: IP 65 MBAR 381 IP - 14 - User Manual/Manual de Uso...
- Page 16 Onda cuadrática electrónica (lento a rápido) 0-10 Sin efecto 11-15 CT01(Color customizado CT01) 16-20 CT02 21-25 CT03 26-30 CT04 con prioridad 31-35 CT05 sobre CH8 36-40 CT06 41-45 CT07 46-50 CT08 51-55 CT09 MBAR 381 IP - 15 - User Manual/Manual de Uso...
- Page 17 0-10 Use el modo dimmer configurado en el menú 11-20 Curva Lineal 21-30 Curva Cuadrática 31-40 Curva Cuadrática Inversa 41-50 Curva “S” 51-60 Curva Lineal suave 61-70 Curva Cuadrática suave MBAR 381 IP - 16 - User Manual/Manual de Uso...
- Page 18 Level 3 Level 4 ADDR(Dirección) 001-512 STAT(Control 0-255* estático) 0-255* 0-255* SHUT 0-255* NONE,R,G,B,R,G,B,YELLOW ,PINK,CYAN,ORANGE,VIOLET PRSC(Preset color) ,GOLDEN,2700K,3200K, ,4000K,5500K,6500K,RGB * SET(Set) CAL(Calibración) R(Rojo) 0-255 G(Verde) 0-255 B(Azul) 0-255 YES/NO CHMD(Channel MBAR 381 IP - 17 - User Manual/Manual de Uso...
- Page 19 SC01 （Scene 1 ） R(Rojo) 0-255 G(Verde) 0-255 B(Azul) 0-255 SHUT 0-255 NONE,AT01-AT05 AUTO ATSP 0-255(S) TIME 0-255(S) WAIT 0-25.5(S) YES/NO SC20 （Scene 20 ） CHS3 （Chase 3 ） ） INFO SOFT(Software Vx.x MBAR 381 IP - 18 - User Manual/Manual de Uso...
- Page 20 3. Presione las teclas [UP/DOWN] para seleccionar el valor numérico [0-255] 4. En el interfaz [USE] presione [YES] para validad o [NO] para invalidar. 5. Presione la tecla [ENTER] para salir y guardar. MBAR 381 IP - 19 - User Manual/Manual de Uso...
- Page 21 3. Presione la tecla [ENTER] para salir y guardar. Instrucciones Cuando seleccione [YES], la unidad se bloqueará automáticamente para prevenir disparos accidentales. Para anualar el bloqueo, presione cualquier tecla durante 10 segundos. MBAR 381 IP - 20 - User Manual/Manual de Uso...
- Page 22 6.11 COMPROBAR LA INFORMACION DE LA UNIDAD 1. Presione la tecla [ENTER] en el menú [INFO] para entrar en la comprobación de la unidad. 2. Presione las tecla [SOFT] para ver la información del software. MBAR 381 IP - 21 - User Manual/Manual de Uso...
- Page 23 1. Desconecte la conexión de señal DMX de la consola antes de mandar los parámetros. 2. La información de [ADDR] y [CALC] no puede ser descargada por otra unidad 3. Los otros proyectores se resetearán automáticamente después de recibir los parámetros. MBAR 381 IP - 22 - User Manual/Manual de Uso...
- Page 24 EQUIPSON, S.A. Avda. El Saler, 14 - Pol. Ind. L´Alteró 46460 - Silla (Valencia) Spain Tel. +34 96 121 63 01 Fax + 34 96 120 02 42 www.markpro.es / equipson@equipson.es...
