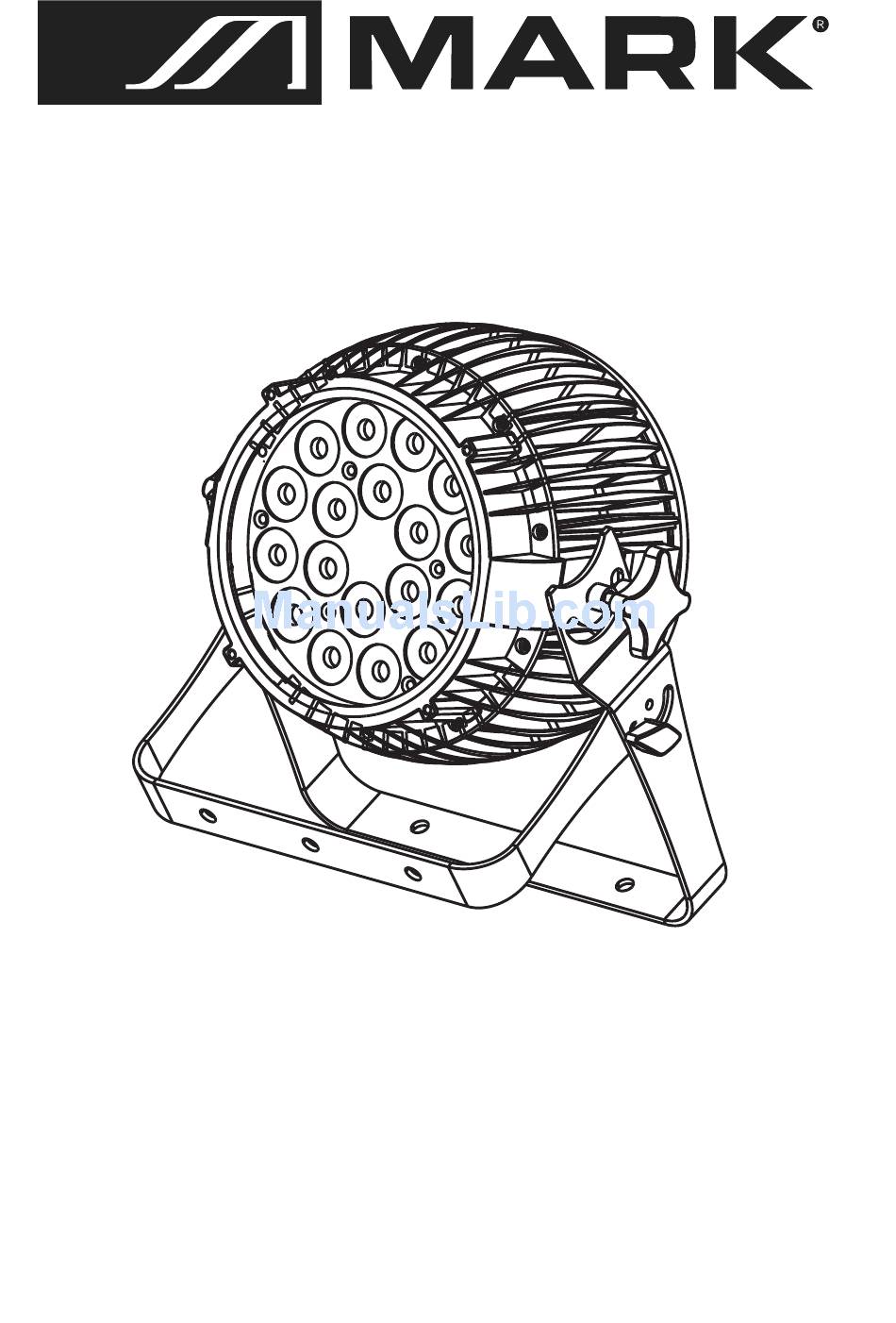

- Page 1 SUPERLED 818 IP User Manual/Manual de Uso Rev. 161202...
-
Page 3: Safety Instructions

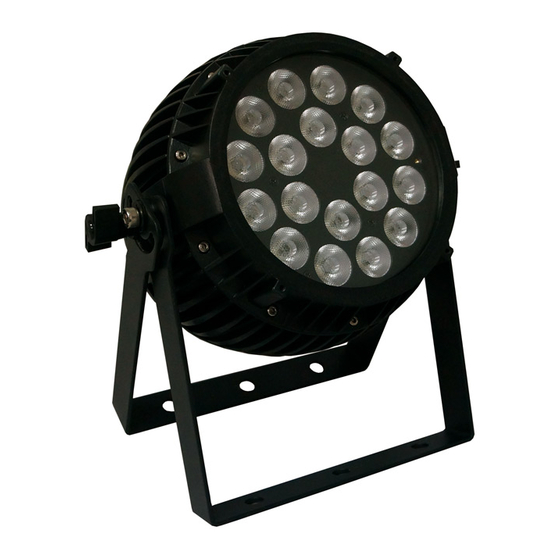

Summary Summary Thanks you for purchasing SUPERLED 818 IP. Please, read these instructions carefully before begin and operate the fixture according to these instructions to avoid possible damages and accidents causing by misusage. Product introduction SUPERLED 818 IP uses casting aluminum housing, designed in a fashion form. -
Page 4: Main Function
Built- i n temperature control measurement function, when LED work overheated, intelligent reduce LED output power, current power output can be viewed Cooling mode: Natural Convection Dimensions: 287.3*270.1*166 mm Net Weight : 5.2 Kg Beam Angle: 25° SUPERLED 818 IP - 2 - User Manual/Manual de Uso... - Page 5 CH9) 66-70 AUTO 2 (R↑,R↓,G↑,G↓,B↑,B↓,W↑,W↓) 71-75 AUTO 3 (R↑G↑,R↓G↓,R↑B↑,R↓B↓,B↑G↑,B↓G↓) 76-80 AUTO 4 (R↑G↑B↑W↑,R↓G↓B↓W↓) AUTO 5 (Rainbow effect: 81-85 B,BG↑,BG,B↓G,G,GR↑,GR,G↓R,R,RB↑,RB,R↓B) 86-90 CHASE 1 91-95 CHASE 2 96-100 CHASE 3 101-110 Reserved SUPERLED 818 IP - 3 - User Manual/Manual de Uso...
- Page 6 Linear curve and smooth 61-70 Square law curve and smooth 71-80 Inverse square law curve and smooth 81-90 S-curve and smooth 91-255 Use the dimmer mode which menu had set up SUPERLED 818 IP - 4 - User Manual/Manual de Uso...
- Page 7 Level 4 ADDR(Address) 001-512 STAT(Static 0-255* control) 0-255* 0-255* 0-255* SHUT 0-255* NONE,R,G,B,W,RGW,RGB,Y ELLOW,PINK,CYAN,ORANG PRSC(Preset E,VIOLET,GOLDEN,2700K,3 color) 200K,4000K,5500K,6500K,RG BW * SET(Set) CAL(Calibration) R 0-255 0-255 0-255 0-255 YES/NO CHMD(Channel 10CH mode) SUPERLED 818 IP - 5 - User Manual/Manual de Uso...
- Page 8 0-255 0-255 SHUT 0-255 AUTO NONE,AT01-AT05 ATSP 0-255(S) TIME 0-255(S) WAIT 0-25.5(S) YES/NO SC20 （Scene 20 ） CHS3 （Chase 3 ） INFO SOFT(Software Vx.x （Information ） version) POW(Power 100%/80% /50% SUPERLED 818 IP - 6 - User Manual/Manual de Uso...
- Page 9 2) Press the 【UP/DOWN】button to select 【RED】，【GREEN 】，【BLUE】 3) Press the 【UP/DOWN】button to set up the 【0-255】numerical value. 4) On the 【USE】interface, pressing 【YES】button means valid, 【NO】means invalid. 5) Press the 【ENTER】button to escape and save. SUPERLED 818 IP - 7 - User Manual/Manual de Uso...
- Page 10 3) Press the【ENTER】button to escape and save. Instructions : When set to [YES] , it will lock automatically after two minutes to prevent accidental triggering flood flushing. To UNLOCK: Press (MENU-UP-DOWN-ENTER) (MENU-UP-DOWN-ENTER) (MENU-UP-DOWN-ENTER) 3 times SUPERLED 818 IP - 8 - User Manual/Manual de Uso...
- Page 11 【WAIT 】is set to be FADE time, the running process isas the following chart showing. 6.11 CHECK THE LIGHTING INFOR MATION 1) Press the【ENTER】button in 【INFO】menu, then enter to the checking the lighting information. 2) 【SOFT 】button is for software version information. SUPERLED 818 IP - 9 - User Manual/Manual de Uso...
- Page 12 1)Please disconnect the connection of projector and DMX console before sending the parameter. 2)The information of【ADDR】、【CAL 】can’t be sent , can’t be downloaded each other. 3)There will be an automatic reset of the other projectors after receiving parameter correctly. SUPERLED 818 IP - 10 - User Manual/Manual de Uso...
-
Page 13: Notas De Seguridad
Introducción al producto SUPERLED 818 IP utiliza carcasa de fundición de aluminio con un alto rango IP (IP 65) Adopta LEDs 4 en 1 de alta potencia, esto es, cada LED incorpora los colores R , G , B , W. Sus características más destacadas son su vida útil , bajo consumo , buen efecto de la mezcla de colores... - Page 14 - Función de control de temperatura. Si la unidad se calienta, el sistema reduce la potencia de salida - Refrigeración por convección - Dimensiones: 287,3 x 270,1 x 166 mm - Peso neto: 5.2 kg - Angulo del haz: 25º SUPERLED 818 IP - 12 - User Manual/Manual de Uso...
- Page 15 CH9) 66-70 AUTO 2 (R↑,R↓,G↑,G↓,B↑,B↓,W↑,W↓) 71-75 AUTO 3 (R↑G↑,R↓G↓,R↑B↑,R↓B↓,B↑G↑,B↓G↓) 76-80 AUTO 4 (R↑G↑B↑W↑,R↓G↓B↓W↓) AUTO 5 (Efecto rainbow: 81-85 B,BG↑,BG,B↓G,G,GR↑,GR,G↓R,R,RB↑,RB,R↓B) 86-90 CHASE 1 91-95 CHASE 2 96-100 CHASE 3 101-110 Reservado SUPERLED 818 IP - 13 - User Manual/Manual de Uso...
- Page 16 41-50 Curva S CH10 Curva lineal suave 51-60 Curva cuadrática suave 61-70 Curva cuadrática inversa suave 71-80 Curva S suave 81-90 91-255 Use el modo dimmer configurado en el menú SUPERLED 818 IP - 14 - User Manual/Manual de Uso...
- Page 17 Level 4 ADDR(Address) 001-512 STAT(Static 0-255* control) 0-255* 0-255* 0-255* SHUT 0-255* NONE,R,G,B,W,RGW,RGB,Y ELLOW,PINK,CYAN,ORANG PRSC(Preset E,VIOLET,GOLDEN,2700K,3 color) 200K,4000K,5500K,6500K,RG BW * SET(Set) CAL(Calibration) R 0-255 0-255 0-255 0-255 YES/NO CHMD(Channel 10CH mode) SUPERLED 818 IP - 15 - User Manual/Manual de Uso...
- Page 18 0-255 0-255 SHUT 0-255 AUTO NONE,AT01-AT05 ATSP 0-255(S) TIME 0-255(S) WAIT 0-25.5(S) YES/NO SC20 （Scene 20 ） CHS3 （Chase 3 ） INFO SOFT(Software Vx.x （Information ） version) POW(Power 100%/80% /50% SUPERLED 818 IP - 16 - User Manual/Manual de Uso...
- Page 19 3. Presione las teclas [UP/DOWN] para seleccionar el valor numérico [0-255] 4. En el interfaz [USE] presione [YES] para validad o [NO] para invalidar. 5. Presione la tecla [ENTER] para salir y guardar. SUPERLED 818 IP - 17 - User Manual/Manual de Uso...
- Page 20 3. Presione la tecla [ENTER] para salir y guardar. Instrucciones Cuando seleccione [YES], la unidad se bloqueará automáticamente para prevenir disparos accidentales. Presione las teclas (MENU-UP-DOWN-ENTER) (MENU-UP-DOWN-ENTER) (MENU-UP-DOWN-ENTER) 3 veces SUPERLED 818 IP - 18 - User Manual/Manual de Uso...
- Page 21 6.11 COMPROBAR LA INFORMACION DE LA UNIDAD 1. Presione la tecla [ENTER] en el menú [INFO] para entrar en la comprobación de la unidad. 2. Presione las tecla [SOFT] para ver la información del software. SUPERLED 818 IP - 19 - User Manual/Manual de Uso...
- Page 22 1. Desconecte la conexión de señal DMX de la consola antes de mandar los parámetros. 2. La información de [ADDR] y [CALC] no puede ser descargada por otra unidad 3. Los otros proyectores se resetearán automáticamente después de recibir los parámetros. SUPERLED 818 IP - 20 - User Manual/Manual de Uso...
- Page 24 EQUIPSON, S.A. Avda. El Saler, 14 - Pol. Ind. L´Alteró 46460 - Silla (Valencia) Spain Tel. +34 96 121 63 01 Fax + 34 96 120 02 42 www.markpro.es / equipson@equipson.es...
