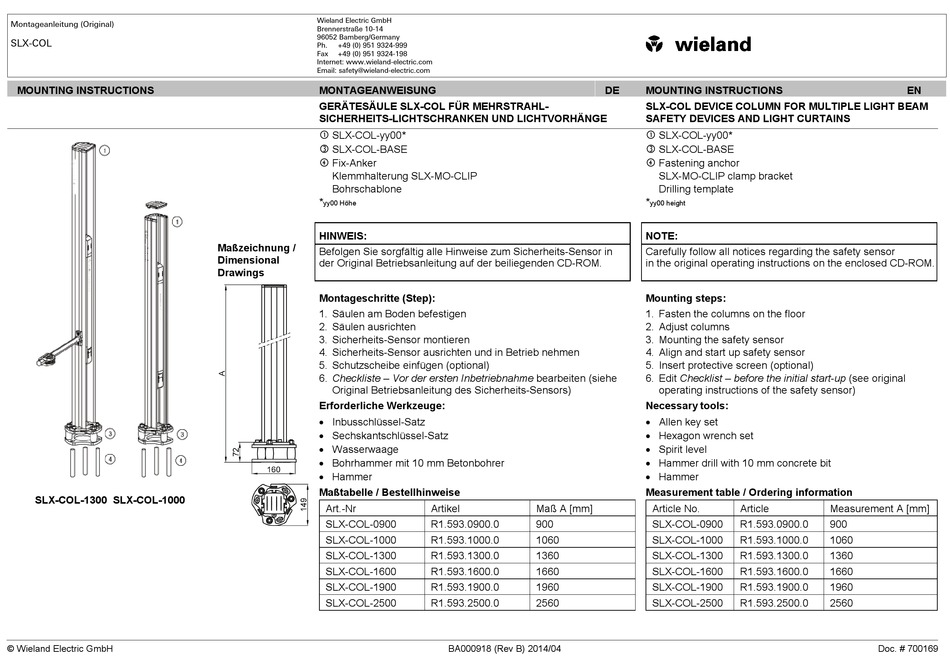

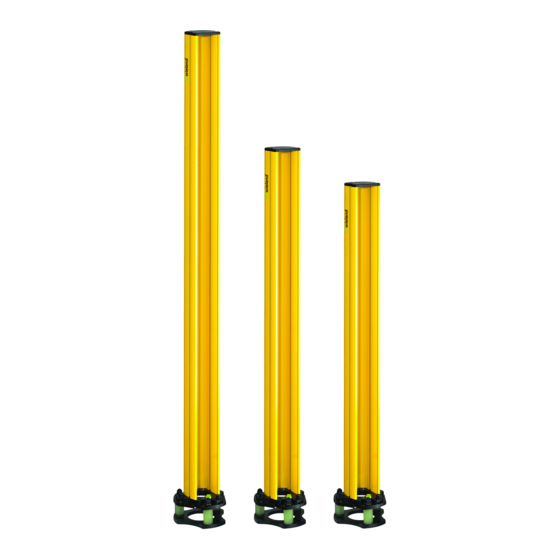

Wieland SLX-COL Mounting Instructions

Montageanleitung (Original)
SLX-COL
MOUNTING INSTRUCTIONS
SLX-COL-1300 SLX-COL-1000
© Wieland Electric GmbH
Wieland Electric GmbH
Brennerstraße 10-14
96052 Bamberg/Germany
Ph. +49 (0) 951 9324-999
Fax +49 (0) 951 9324-198
Internet: www.wieland-electric.com
Email: safety@wieland-electric.com
MONTAGEANWEISUNG
GERÄTESÄULE SLX-COL FÜR MEHRSTRAHL-
SICHERHEITS-LICHTSCHRANKEN UND LICHTVORHÄNGE
 SLX-COL-yy00*
 SLX-COL-BASE
 Fix-Anker
Klemmhalterung SLX-MO-CLIP
Bohrschablone
*
yy00 Höhe
HINWEIS:
Maßzeichnung /
Befolgen Sie sorgfältig alle Hinweise zum Sicherheits-Sensor in
Dimensional
der Original Betriebsanleitung auf der beiliegenden CD-ROM.
Drawings
Montageschritte (Step):
1. Säulen am Boden befestigen
2. Säulen ausrichten
3. Sicherheits-Sensor montieren
4. Sicherheits-Sensor ausrichten und in Betrieb nehmen
5. Schutzscheibe einfügen (optional)
6. Checkliste – Vor der ersten Inbetriebnahme bearbeiten (siehe
Original Betriebsanleitung des Sicherheits-Sensors)
Erforderliche Werkzeuge:
• Inbusschlüssel-Satz
• Sechskantschlüssel-Satz
• Wasserwaage
• Bohrhammer mit 10 mm Betonbohrer
• Hammer
Maßtabelle / Bestellhinweise
Art.-Nr
SLX-COL-0900
SLX-COL-1000
SLX-COL-1300
SLX-COL-1600
SLX-COL-1900
SLX-COL-2500
DE
Artikel Maß A [mm]
R1.593.0900.0 900
R1.593.1000.0 1060
R1.593.1300.0 1360
R1.593.1600.0 1660
R1.593.1900.0 1960
R1.593.2500.0 2560
BA000918 (Rev B) 2014/04
MOUNTING INSTRUCTIONS
SLX-COL DEVICE COLUMN FOR MULTIPLE LIGHT BEAM
SAFETY DEVICES AND LIGHT CURTAINS
 SLX-COL-yy00*
 SLX-COL-BASE
 Fastening anchor
SLX-MO-CLIP clamp bracket
Drilling template
*
yy00 height
NOTE:
Carefully follow all notices regarding the safety sensor
in the original operating instructions on the enclosed CD-ROM.
Mounting steps:
1. Fasten the columns on the floor
2. Adjust columns
3. Mounting the safety sensor
4. Align and start up safety sensor
5. Insert protective screen (optional)
6. Edit Checklist – before the initial start-up (see original
operating instructions of the safety sensor)
Necessary tools:
• Allen key set
• Hexagon wrench set
• Spirit level
• Hammer drill with 10 mm concrete bit
• Hammer
Measurement table / Ordering information
Article No. Article
SLX-COL-0900 R1.593.0900.0
SLX-COL-1000 R1.593.1000.0
SLX-COL-1300 R1.593.1300.0
SLX-COL-1600 R1.593.1600.0
SLX-COL-1900 R1.593.1900.0
SLX-COL-2500 R1.593.2500.0
EN
Measurement A [mm]
900
1060
1360
1660
1960
2560
Doc. # 700169
