BGS technic 1124 Instruction Manual

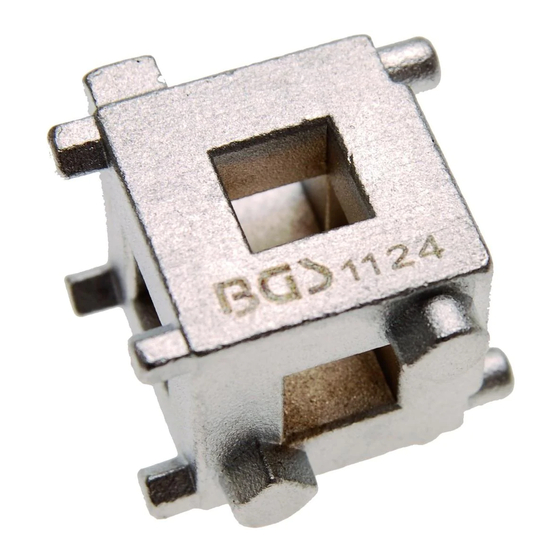

Bremskolben-Rückstellwürfel, 10 mm (3/8")
VERWENDUNGSZWECK
Dieses Werkzeug dient zum Zurückdrehen von Bremskolben
an Bremssätteln, die auch für die Aktivierung der
Handbremse zuständig sind, diese sind überwiegend an der
Hinterachse verbaut. Das Werkzeug ist erforderlich beim
Wechseln der Bremsbeläge.
SICHERHEITSHINWEISE
• Verwenden Sie den Werkzeugsatz nur für Arbeiten, für die er vorgesehen ist.
• Halten Sie Kinder und unbefugte Personen vom Arbeitsbereich fern.
• Bewahren Sie diesen Werkzeugsatz außerhalb der Reichweite von Kindern auf.
• Halten Sie den Arbeitsbereich sauber, ordentlich, trocken und frei von nicht verwendeten
Materialien.
• Stellen Sie sicher, dass der Arbeitsbereich ausreichend beleuchtet ist.
• Tragen Sie beim Arbeiten immer Handschuhe und eine Schutzbrille.
• Die Reparatur von Bremsanlagen gehört in professionelle Hände und sollte nicht von
unerfahrenen Personen durchgeführt werden.
• Sollten Probleme oder Unklarheiten auftreten, ziehen Sie einen Fachmann zu Rate.
• Arbeiten sie immer nach Herstellerangaben.
• Diese Anleitung dient nur zur Veranschaulichung des Werkzeugs und ersetzt keine
fahrzeugspezifische Service-Literatur. Infos wie z.B. die Rückstell-Drehrichtung können der
Service-Literatur entnommen werden.

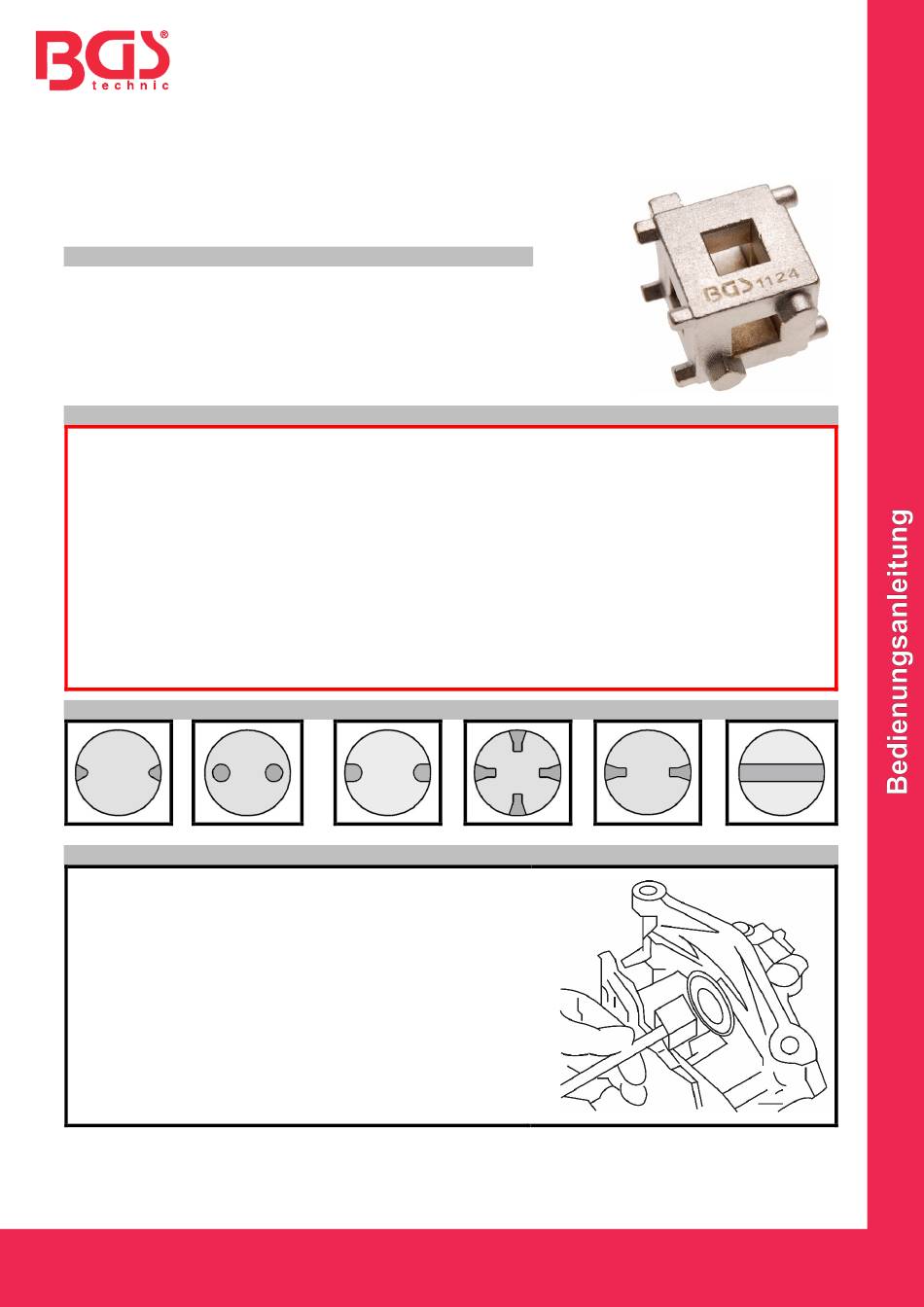

KOLBENOBERFLÄCHEN
ANLEITUNG
1. Bremssattel demontieren
2. Beide Bremsbeläge entfernen.
3. Überprüfen Sie welche Werkzeugseite am besten mit
der Kolbenoberfläche übereinstimmt.
4. Platzieren Sie die „Nasen" am Werkzeug in die
Schlitze oder Bohrungen am Kolben.
5. Drehen Sie die Kolben, unter Ausübung zum Kolben
gerichtetem Druck.
6. Beachten Sie die Bewegung des Kolbens, um
sicherzustellen, dass dieser in den Bremssattel
zurückgedreht wird. Einige Kolben werden durch
Linksdrehung zurückgedreht. Drehen Sie weiter, bis
der Kolben anstößt.
