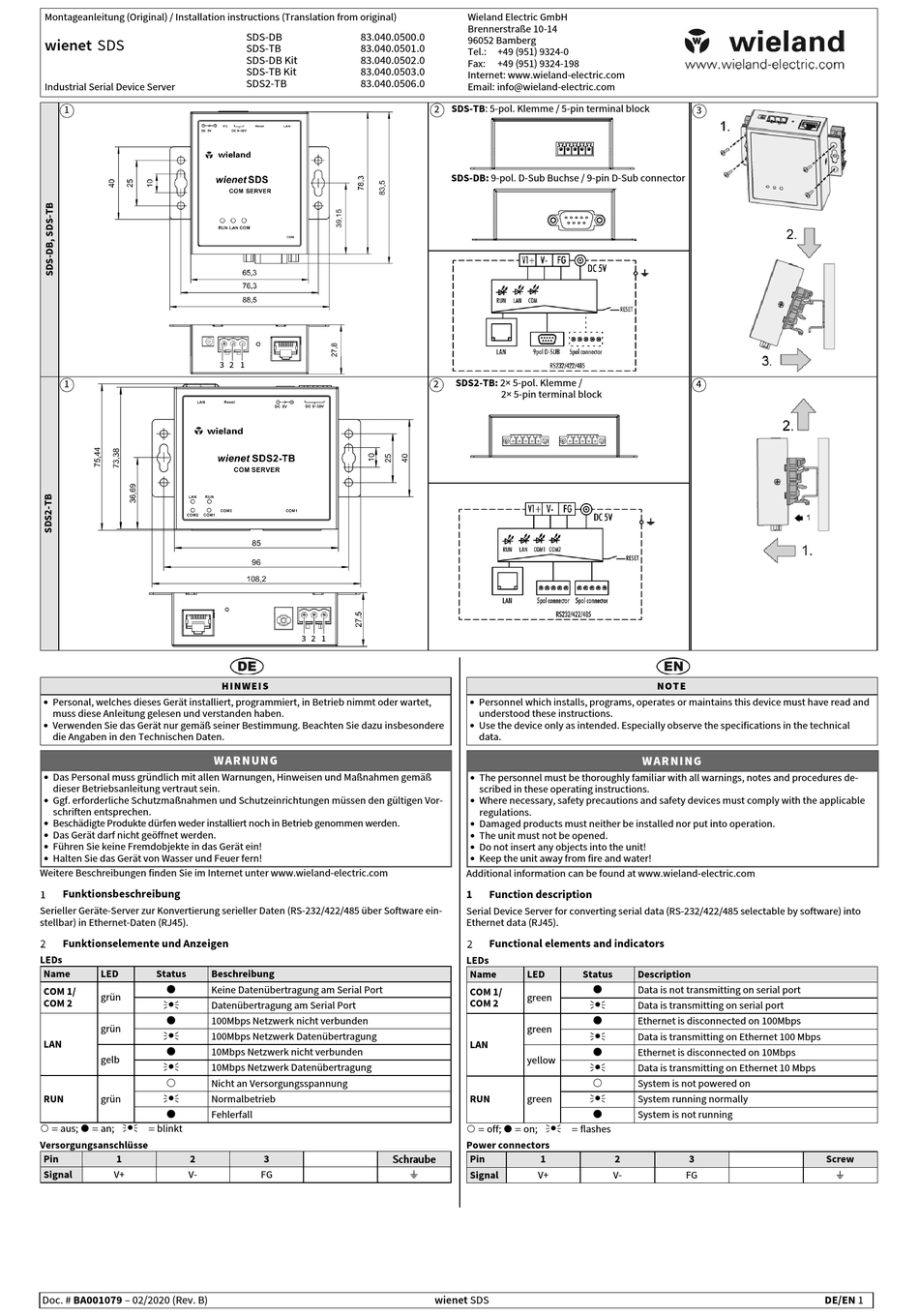

Wieland wienet SDS Series Installation Instructions

Montageanleitung (Original) / Installation instructions (Translation from original)
wienet SDS
Industrial Serial Device Server
1
1
Personal, welches dieses Gerät installiert, programmiert, in Betrieb nimmt oder wartet,
•
muss diese Anleitung gelesen und verstanden haben.
Verwenden Sie das Gerät nur gemäß seiner Bestimmung. Beachten Sie dazu insbesondere
•
die Angaben in den Technischen Daten.
WAR NUNG
Das Personal muss gründlich mit allen Warnungen, Hinweisen und Maßnahmen gemäß
•
dieser Betriebsanleitung vertraut sein.
Ggf. erforderliche Schutzmaßnahmen und Schutzeinrichtungen müssen den gültigen Vor-
•
schriften entsprechen.
Beschädigte Produkte dürfen weder installiert noch in Betrieb genommen werden.
•
Das Gerät darf nicht geöffnet werden.
•
Führen Sie keine Fremdobjekte in das Gerät ein!
•
Halten Sie das Gerät von Wasser und Feuer fern!
•
Weitere Beschreibungen finden Sie im Internet unter www.wieland-electric.com
Funktionsbeschreibung
Serieller Geräte-Server zur Konvertierung serieller Daten (RS-232/422/485 über Software ein-
stellbar) in Ethernet-Daten (RJ45).
Funktionselemente und Anzeigen
LEDs
Name LED Status Beschreibung
Keine Datenübertragung am Serial Port
COM 1/
grün
COM 2
Datenübertragung am Serial Port
•
100Mbps Netzwerk nicht verbunden
grün
100Mbps Netzwerk Datenübertragung
•
LAN
10Mbps Netzwerk nicht verbunden
gelb
• 10Mbps Netzwerk Datenübertragung
 Nicht an Versorgungsspannung
grün • Normalbetrieb
RUN
Fehlerfall
 = aus; = an; = blinkt
•
Versorgungsanschlüsse
Pin 1 2
V+ V-
Signal
Doc. # BA001079 – 02/2020 (Rev. B)
SDS-DB 83.040.0500.0
SDS-TB 83.040.0501.0
SDS-DB Kit 83.040.0502.0
SDS-TB Kit 83.040.0503.0
SDS2-TB 83.040.0506.0
3 2 1
3 2 1
HINWEI S
3 Schraube
FG
Wieland Electric GmbH
Brennerstraße 10-14
96052 Bamberg
Tel.: +49 (951) 9324-0
Fax: +49 (951) 9324-198
Internet: www.wieland-electric.com
Email: info@wieland-electric.com
2 SDS-TB: 5-pol. Klemme / 5-pin terminal block
SDS-DB: 9-pol. D-Sub Buchse / 9-pin D-Sub connector
SDS2-TB: 2× 5-pol. Klemme /
2
2× 5-pin terminal block
Personnel which installs, programs, operates or maintains this device must have read and
•
understood these instructions.
Use the device only as intended. Especially observe the specifications in the technical
•
data.
The personnel must be thoroughly familiar with all warnings, notes and procedures de-
•
scribed in these operating instructions.
Where necessary, safety precautions and safety devices must comply with the applicable
•
regulations.
Damaged products must neither be installed nor put into operation.
•
The unit must not be opened.
•
Do not insert any objects into the unit!
•
Keep the unit away from fire and water!
•
Additional information can be found at www.wieland-electric.com
1 Function description
Serial Device Server for converting serial data (RS-232/422/485 selectable by software) into
Ethernet data (RJ45).
Functional elements and indicators
LEDs
Name LED Status
COM 1/
green
COM 2
•
green
•
LAN
yellow
•
green
RUN •
 = off; = on; • = flashes
Power connectors
Pin 1
V+
⏚ Signal
wienet SDS
3
4
NOT E
WAR NING
Description
Data is not transmitting on serial port
Data is transmitting on serial port
Ethernet is disconnected on 100Mbps
Data is transmitting on Ethernet 100 Mbps
Ethernet is disconnected on 10Mbps
Data is transmitting on Ethernet 10 Mbps
System is not powered on

System running normally
System is not running
2 3
V- FG
Screw
⏚
DE/EN 1
