Euro Shatal TS301 Operating Instructions/Spare Parts List

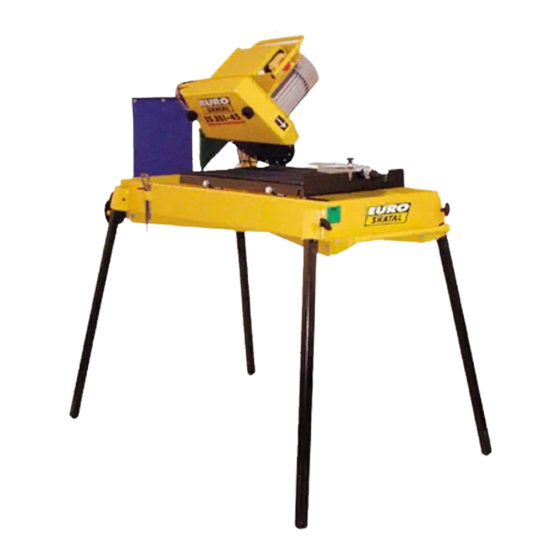

Brick & tile saw
Hide thumbs Also See for TS301:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

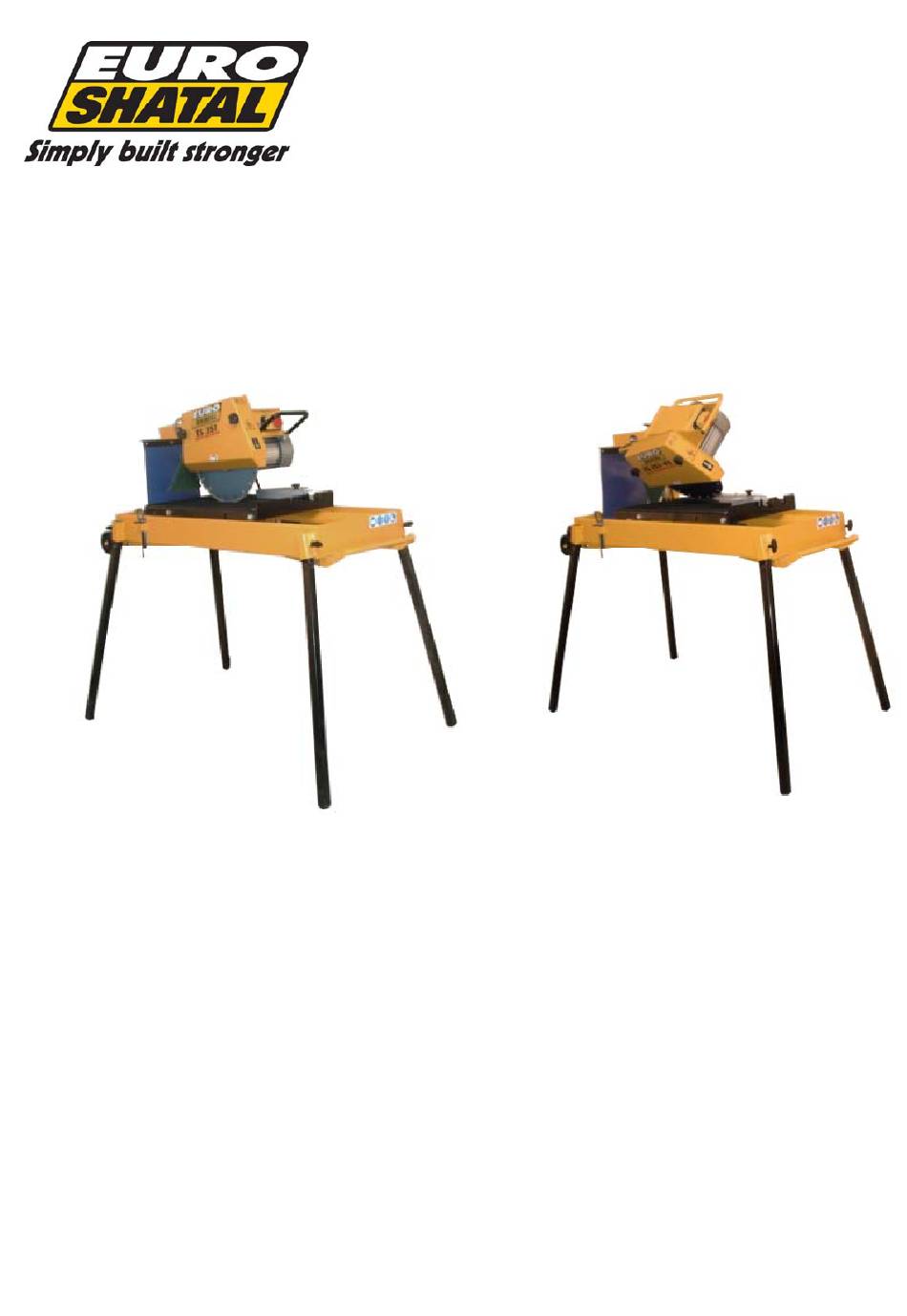

OPERATING INSTRUCTIONS & SPARE PARTS LIST
BEDIENUNGSMANUAL & ERSATZTEILLISTE
REVISED – SEPTEMBER 2007
REVISED – OCTOBER 2011
Sales office and Warehouse:
Euro Shatal ApS
Murervej 5
DK-6710 Esbjerg V , DENMARK
Tel:(+45) 75168411
Fax: (+45)75168412
E-mail:euroshatal@shatal.com
www.shatal.com
TS301 / TS301-45
TS351 / TS351-45
BRICK & TILE SAW
STEIN-, ZIEGEL- & FLIESSEBSÄGE
MANUAL & RESERVEDELSLISTE
VÅDSKÆRER
Euro Shatal Deutschland GmbH
Wernher von Braun Str.3
D-86368 Gersthofen ,GERMANY
Tel:(+49) 8214609580
Fax:(+49)8214609581
E-mail:info@euroshatal.biz
www.euroshatal.de
