7
Apply pipe tape
water supply hoses or tubes onto inlet ports. Tighten by hand and
then 1/4 turn with wrench
Aplique cinta para tubería a las roscas de los puertos de entrada.
Conecte firmemente los conectores para agua o tubos a los puertos
de entrada. Apriete con la mano y luego 1/4 de vuelta con llave.
8
Apply pipe tape onto threads of the water supply. Attach
the hose onto water supply. Tighten by hand and then
1/4 turn with wrench. Turn on water supply. Check for
leaks and fix, if any.
Aplique cinta para tubería a las roscas del abasto de agua.
Conecte el conector para agua al abasto de agua.
la mano y luego 1/4 de vuelta con llave. Abra el suministro de
agua. Revise que no haya fugas y corrijalas en caso de
encontrarlas.
9
Remove aerator. Test hot and cold flow. Replace aerator. Firmly tighten by hand.
Saque el aerador. Pruebe el flujo de agua fría y caliente. Coloque nuevamente el aerador.
Apriételo firmemente con la mano.
These are general installation guidelines ONLY and are by no means comprehensive. Installation should be performed by a professional plumber.
EZ-FLO International Inc. bears no responsibility for the improper installation or misuse of this product. These are only general recommendations.
Estas son guías de instalación SOLAMENTE y por ningún motivo son exhaustivas. La instalación debe ser realizada por un plomero profesional.
EZ-FLO International, Inc. no se responsabiliza por la instalación inadecuada o mal uso de este producto. Estas son solo recomendaciones generales.
© 2016 EZ-FLO INTERNATIONAL, INC.
2750 E. Mission Blvd. - Ontario, California, USA 91761
onto threads of the inlet ports. Securely attach
Apriete con

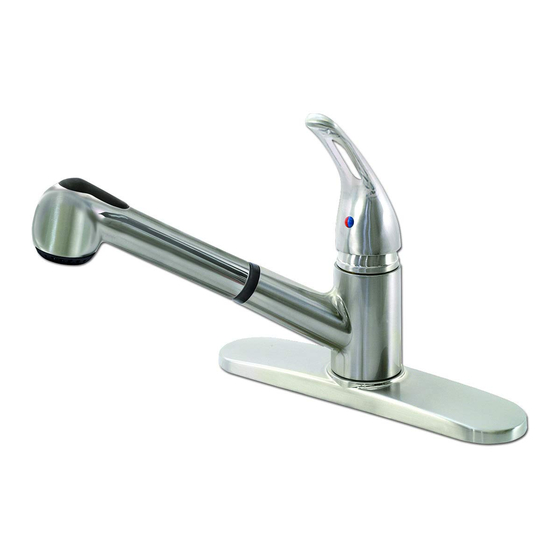

Pull-Out Spout Kitchen Faucet
Tomacorriente Grifo de cocina
2
3
1
4
5
6
7
8
9
10
10
Prestige
10036LF
Limited
LIFETIME WARRANTY
Garantía de por vida limitada
Index Button/Botón Indice
1.
Metal Handle/Manija Metálica
2.
Dome Nut/Tuerca de cúpula
3.
Cam Assembly / Ensamblaje de la leva
4.
5.
Ball Assembly / Conjunto de bolas
Seat / Spring
6.
Spray / Rociar
7.
8.
Cover Plate / Placa de cubierta
9.
Bottom Plate/Tapa Inferior
Mounting Nut and Stud/Tuerca
10.
de montaje y espárrago
1 1.
Tube/Tubo
12
12.
Connector/Connector
13
13.
Inlet
Tube/Tubo de entrada
11
14.
Shower Hose/Manguera de ducha
14
