UBERHAUS DESIGN 98495003 Operator's Manual

UBERHAUS DESIGN 98495003 Operator's Manual

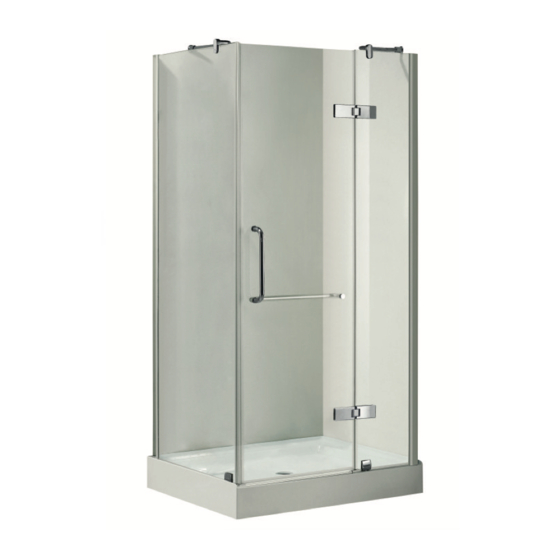

Rectangular shower

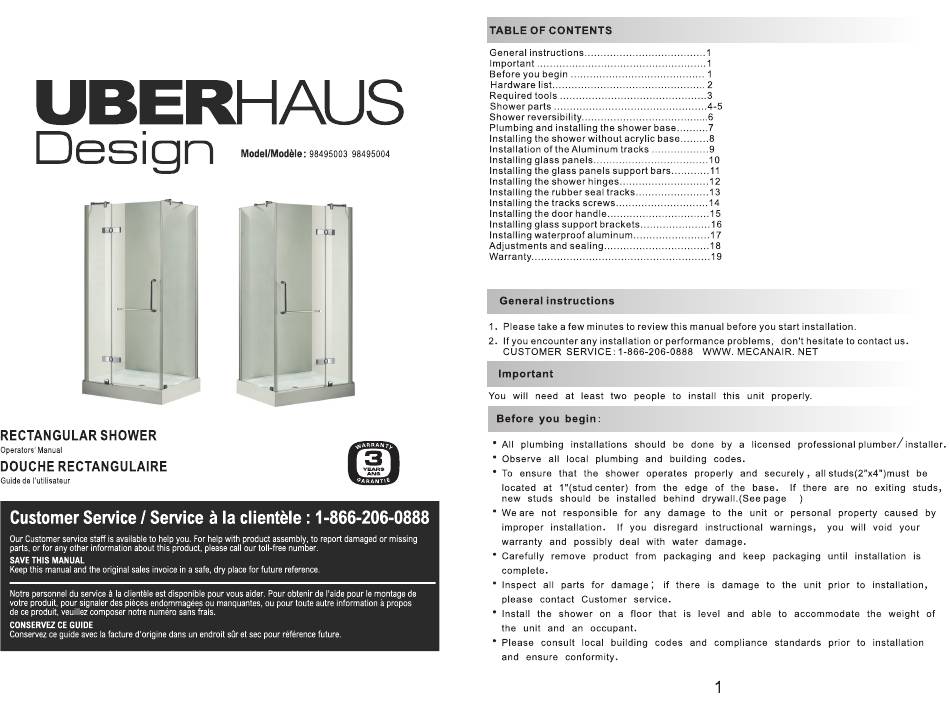

Table of Contents
  • Table of Contents
  • Pièces de Quincaillerie
  • Outils Nécessaires
  • Pièces de la Douche
  • Réversibilité de la Porte de Douche
  • Installation de la Douche Sans la Base Acrylique
  • Installation des Rails D'aluminium
  • Installation des Panneaux de Verre
  • Installation des Charnières de la Porte de Douche
  • Installation des Vis des Rails
  • Installation des Poignées de Porte
  • Installation des Supports À Panneaux de Verre
  • Ajustements Et Calfeutrement
  • Garantie
