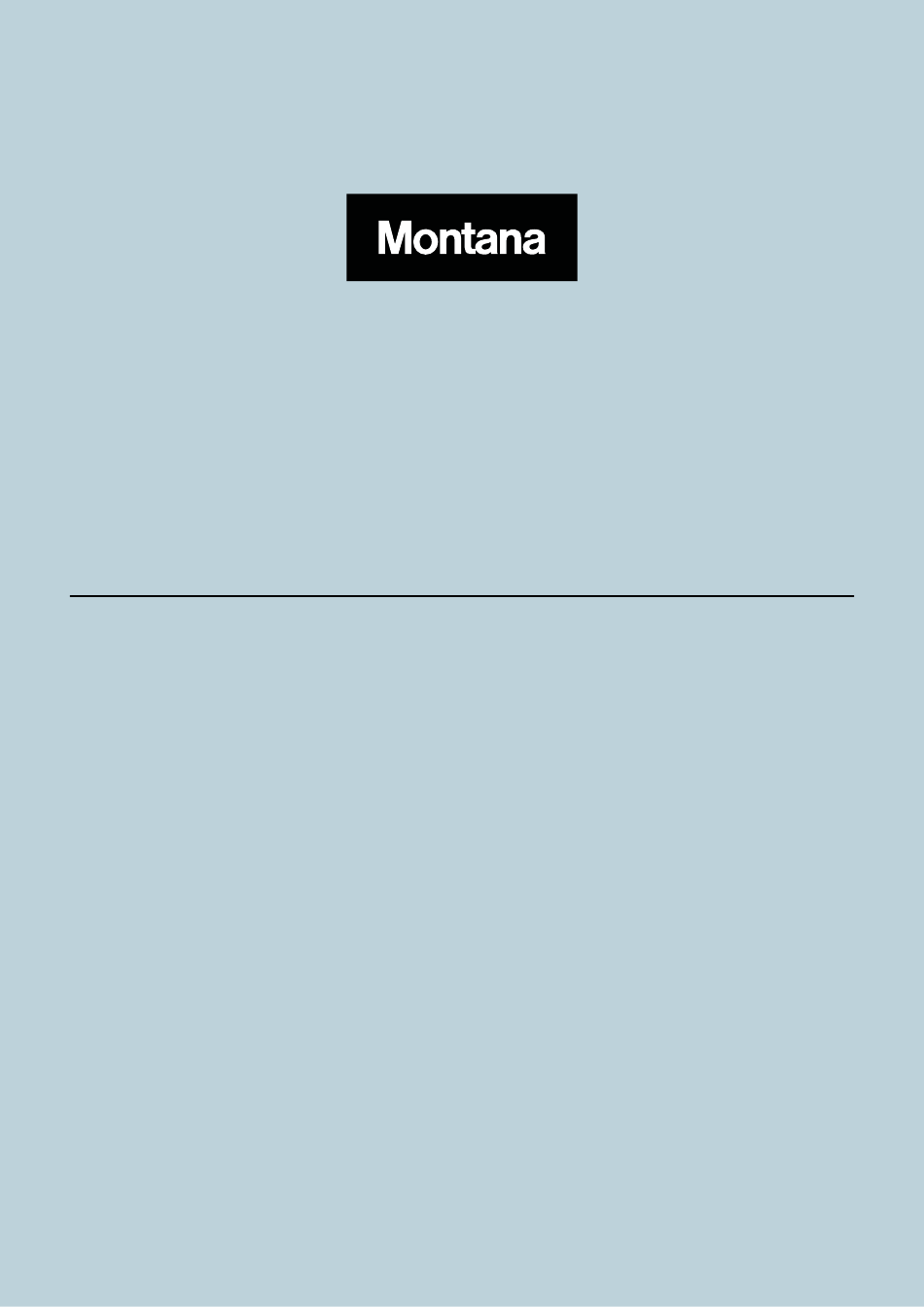

- Page 1 Montana Legs MB126 DA / EN / DE Design by Peter J. Lassen SAMLEVEJLEDNING ASSEMBLY INSTRUCTIONS MONTAGEANLEITUNG Montana Furniture Akkerupvej 16, DK-5683 Haarby, Denmark T +45 6473 3211 montanafurniture.com...
- Page 2 Manual / DA INDHOLD 4 x Ben 16 x 4,2 - 13,5 mm 16 x Ø4,0 - 15 mm Skabelon (eftermontage) MONTERING Hvis benene er bestilt sammen med en reol, vil der på reolens bund være 4 huller i hvert hjørne til iskruning af benene.
- Page 3 Manual / EN CONTENT 4 x Legs 16 x 4.2 x 13.5 mm 16 x Countersunk Drilling template screw Ø4,0 - 15 mm for retrofitting FITTING If the legs are ordered together with a module, there will be 4 holes in each corner of the module bottom to fit the legs.
-
Page 4: Montage
Manual / DE INHALT 4 x Beine 16 x 4.2 x 13.5 mm 16 x Senkschraube Bohrschablone Ø4,0 - 15 mm zur Nachrüstung MONTAGE Falls die Beine zusammen mit einem Modul bestellt wer- den, dann befinden sich in jeder Ecke des Modulbodens 4 Löcher, um die Beinen zu montieren. -
Page 5: Support Rail
Support rail SS60 DA / EN / DE Design by Peter J. Lassen SAMLEVEJLEDNING ASSEMBLY INSTRUCTIONS MONTAGEANLEITUNG Montana Furniture Akkerupvej 16, DK-5683 Haarby, Denmark T +45 6473 3211 montanafurniture.com... - Page 6 Manual / DA INDHOLD 1 x SS60 8 x skruer 4 x 10 mm MONTERING Støttesarg til montering under moduler med hjul og ben i bredde 69,6 cm (*12) og opefter. Placer og monter støttesargen under modulet midt på, som anvist på tegningen.
- Page 7 8 x screws 4 x 10 mm MOUNTING Support rail for mounting under units size 69.9 cm (*12) and up, with Montana legs and castors. Place and mount support rail under the modul in the middle, as shown in the drawing.
- Page 8 1 x SS60 8 x Schrauben 4 x 10 mm MONTAGE Stützschiene für die Montage unter Einheiten ab 69,9 cm (* 12) mit Montana-Beinen und -Rollen. Platzieren und montieren Sie die Stützschiene wie in der Abbildung mittig unter dem Modul.
- Page 9 Montana Plinth DA / EN / DE Design by Peter J. Lassen SAMLEVEJLEDNING ASSEMBLY INSTRUCTIONS MONTAGEANLEITUNG Montana Furniture Akkerupvej 16, DK-5683 Haarby, Denmark T +45 6473 3211 montanafurniture.com...
- Page 10 Manual / DA MONTERING 1. Læg soklerne på gulvet der, hvor reolerne skal stilles op. Alle stillesko skal være skruet ind ved hårdt gulv og skruet 1-2 mm ud ved blødt gulv/gulvtæppe. 2. Find det højeste punkt på sokkelopstillingen. (Ofte er det højeste punkt i et hjørne mod væggen).
- Page 11 Manual / EN MOUNTING 1. Place the plinths on the floor where you want the cabinets to be. All adjustable feet must be twisted in on hard floor, and twisted out 1-2 mm on soft floor/carpet. 2. Locate the highest point of the plinth. (Often is the highest point in a corner tow- ards the wall).
- Page 12 Manual / DE MONTAGE 1. Stellen Sie die Sockel dort auf den Boden, wo Sie die Schränke aufstellen möch- ten. Alle verstellbaren Füße müssen auf hartem Boden nach innen gedreht und auf weichem Boden/Teppich 1-2 mm nach außen gedreht werden. 2.
- Page 13 Montana Castors CR70 / CR / SRCO / SR DA / EN / DE SAMLEVEJLEDNING ASSEMBLY INSTRUCTIONS MONTAGEANLEITUNG Montana Furniture Akkerupvej 16, DK-5683 Haarby, Denmark T +45 6473 3211 montanafurniture.com...
- Page 14 Manual / DA INDHOLD A - 16 x Ø 4,2 x 9,5 mm B - 16 x Ø 5 x 20 mm 4 x Hjul til plader i 12 mm og 16 mm til plader i 19 mm og 22 mm MONTERING Hvis hjulene er bestilt sammen med en reol, vil der på...
- Page 15 Manual / EN CONTENT A - 16 x Ø 4,2 x 9,5 mm B - 16 x Ø 5 x 20 mm 4 x Castors for plates in 12 mm and 16 mm for plates in 19 mm and 22 mm MOUNTING If the castors are ordered together with a module, there will be 2 dots in each corner of the module bottom to fit the castors.
- Page 16 Manual / DE INHALT 4 x Rollen A - 16 x Ø 4,2 x 9,5 mm B - 16 x Ø 5 x 20 mm für Platten in 12 mm und 16 mm für Platten in 19 mm und 22 mm MONTAGE Falls die Rollen zusammen mit einem Modul bestellt werden, dann befinden sich in jeder Ecke des Modulbodens 2 Punkte, um die Rollen zu montieren.
