Summary of Contents for Powerfist 8885048

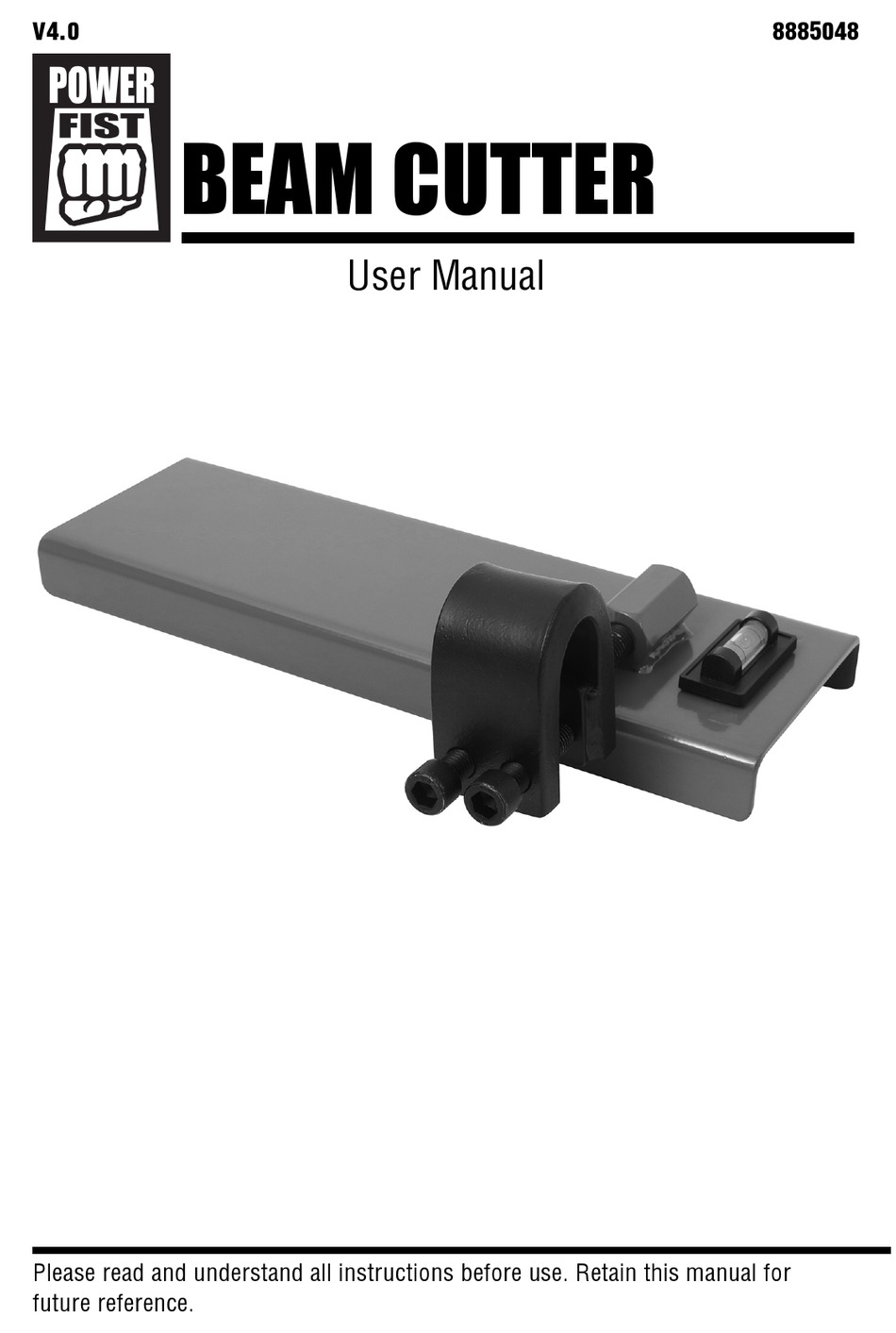

- Page 1 V4.0 8885048 BEAM CUTTER User Manual Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications
8885048 Beam Cutter V4.0 BEAM CUTTER SPECIFICATIONS Material Steel Color/Finish Powder coated Dimensions 12 x 7-1/2 x 2-1/4 in. Blade Clamp Dimensions (W x D) 1/2 x 2 in. For Use With Any size chainsaw Log Diameter Up to 21 inches... -
Page 3: Work Area
V4.0 Beam Cutter 8885048 NOTICE! This notice indicates that a specific hazard or unsafe practice will result in equipment or property damage, but not personal injury. SAFETY WARNING! Read and understand all instructions before using this tool. The operator must follow basic precautions to reduce the risk of personal injury and/or damage to the equipment. -
Page 4: Personal Precautions
8885048 Beam Cutter V4.0 4. Wear protective clothing designed for the work environment and tool. 5. Non-skid footwear is recommended to maintain footing and balance in the work environment. 6. Wear steel toe footwear or steel toe caps to prevent a foot injury from falling objects. -
Page 5: Operation
V4.0 Beam Cutter 8885048 Make sure the log is secured and will not move during chainsaw processing. Be aware of all power lines, electrical circuits, water pipes, and other mechanical hazards in your work area. Some of these hazards may be hidden from your view and may cause personal injury and/or property damage if contacted. - Page 6 8885048 Beam Cutter V4.0 A ripping chain on the chainsaw is required for the best results. Attach a 2x4 in. board (not included) to the top of log with one 4 in. nail or screw at each end. Pull the beam cutter along the length of the board while Fig.
-
Page 7: Care And Maintenance
V4.0 Beam Cutter 8885048 Repeat steps 2 to 8 until all cuts are complete. 10. Stop the chainsaw and wait for the chain to stop moving. Loosen the U- clamp bolts and remove the chainsaw. Store the beam cutter and chainsaw. - Page 8 8885048 Beam Cutter V4.0 Problem(s) Possible Cause(s) Suggested Solution(s) Beam cutter 1. Dull blade. Replace blade. produces wavy 2. Pushing too quickly. Slow down. cuts. 3. Twisted 2x4 in. board. Level or replace board. Blade dulls 1. Logs are not clean.
- Page 9 V 4,0 8885048 Coupe-poutre Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 10: Spécifications
8885048 Coupe-poutre V 4,0 Coupe-poutre SPÉCIFICATIONS Matériau Acier Couleur/fini Revêtement en poudre Dimensions 12 x 7 1/2 x 2 1/4 po Dimensions de la bride de lame (largeur à profondeur) 1/2 x 2 po Pour utilisation avec Scies à chaîne de toutes tailles Diamètre des bûches... -
Page 11: Aire De Travail
V 4,0 Coupe-poutre 8885048 DANGER ! Cet avis indique un risque immédiat et particulier qui entraînera des blessures corporelles graves ou même la mort si on omet de prendre les précautions nécessaires. AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non sécuritaire qui pourrait entraîner des blessures... -
Page 12: Précautions Personnelles
8885048 Coupe-poutre V 4,0 Portez un écran facial panoramique de type approprié avec les lunettes de sécurité puisque cette tâche peut créer des copeaux, des matières abrasives ou des particules. Portez des gants qui protègent en fonction des matériaux de travail et pour réduire les effets des vibrations de l'outil. - Page 13 V 4,0 Coupe-poutre 8885048 Utilisez le bon outil pour la tâche à effectuer. Cet outil a été conçu pour une utilisation spécifique. Évitez de modifier ou d'altérer cet outil ou de l'utiliser à une fin autre que celle pour laquelle il a été conçu.
-
Page 14: Assemblage Et Installation
8885048 Coupe-poutre V 4,0 GUIDE D’IDENTIFICATION Cadre Boulon, M10*40 (2) Bride en U Niveau ASSEMBLAGE ET INSTALLATION Les lettres de référence entre parenthèses (A) se rapportent à la clé d'identification comprise. Vissez le collier de serrage en U (C) dans l’écrou du cadre (A). -
Page 15: Soin Et Entretien
V 4,0 Coupe-poutre 8885048 Insérez le bas de la barre de scie à chaîne dans le collier de serrage en U. Assurez-vous que la chaîne ne touche pas au collier de serrage. Serrez les deux boulons au moyen d’une clé hexagonale pour vous assurer qu’ils ne se desserrent pas lors du sciage (fig. -
Page 16: Mise Au Rebut
8885048 Coupe-poutre V 4,0 Suivez les instructions pour lubrifier et remplacer les accessoires. Gardez les poignées de l'outil propres, sèches et exemptes d'huile ou de graisse en tout temps. AVERTISSEMENT ! Seul un personnel d'entretien qualifié doit effectuer la réparation de l'outil. Un outil mal réparé peut présenter un risque pour l'utilisateur et/ou pour les autres.
