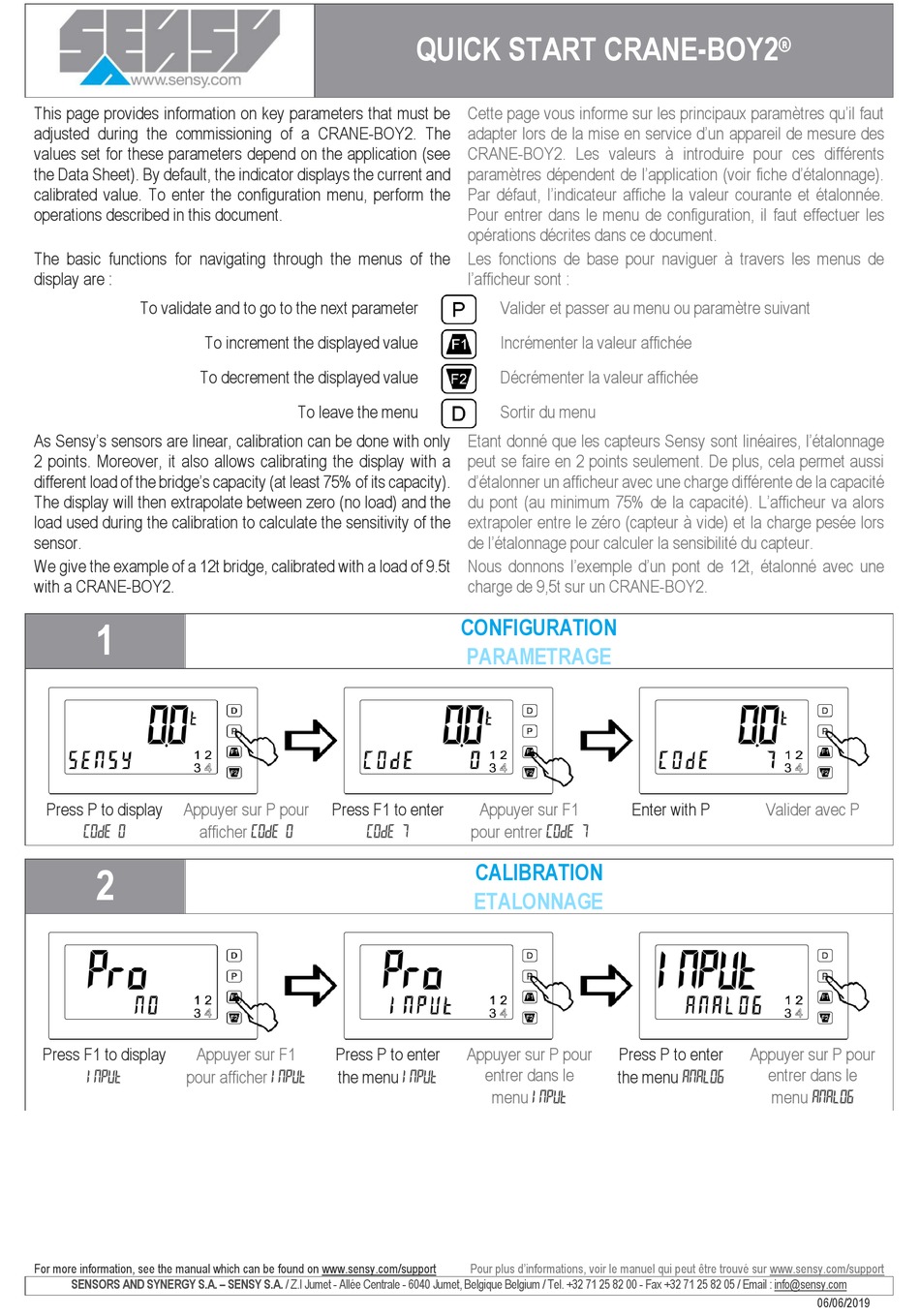

SENSY CRANE-BOY2 Quick Start

This page provides information on key parameters that must be
adjusted during the commissioning of a CRANE-BOY2. The
values set for these parameters depend on the application (see
the Data Sheet). By default, the indicator displays the current and
calibrated value. To enter the configuration menu, perform the
operations described in this document.
The basic functions for navigating through the menus of the
display are :
To validate and to go to the next parameter
To increment the displayed value
To decrement the displayed value
As Sensy's sensors are linear, calibration can be done with only
2 points. Moreover, it also allows calibrating the display with a
different load of the bridge's capacity (at least 75% of its capacity).
The display will then extrapolate between zero (no load) and the
load used during the calibration to calculate the sensitivity of the
sensor.
We give the example of a 12t bridge, calibrated with a load of 9.5t
with a CRANE-BOY2.
1
Press P to display Appuyer sur P pour
afficher
COdE 0
2
Press F1 to display Appuyer sur F1
pour afficher
INPUt
For more information, see the manual which can be found on www.sensy.com/support
SENSORS AND SYNERGY S.A. – SENSY S.A. / Z.I Jumet - Allée Centrale - 6040 Jumet, Belgique Belgium / Tel. +32 71 25 82 00 - Fax +32 71 25 82 05 / Email : info@sensy.com
QUICK START CRANE-BOY2
To leave the menu
Press F1 to enter
COdE 0 COdE 7
Press P to enter
the menu
INPUt INPUt
Cette page vous informe sur les principaux paramètres qu'il faut
adapter lors de la mise en service d'un appareil de mesure des
CRANE-BOY2. Les valeurs à introduire pour ces différents
paramètres dépendent de l'application (voir fiche d'étalonnage).
Par défaut, l'indicateur affiche la valeur courante et étalonnée.
Pour entrer dans le menu de configuration, il faut effectuer les
opérations décrites dans ce document.
Les fonctions de base pour naviguer à travers les menus de
l'afficheur sont :
Valider et passer au menu ou paramètre suivant
Incrémenter la valeur affichée
Décrémenter la valeur affichée
Sortir du menu
Etant donné que les capteurs Sensy sont linéaires, l'étalonnage
peut se faire en 2 points seulement. De plus, cela permet aussi
d'étalonner un afficheur avec une charge différente de la capacité
du pont (au minimum 75% de la capacité). L'afficheur va alors
extrapoler entre le zéro (capteur à vide) et la charge pesée lors
de l'étalonnage pour calculer la sensibilité du capteur.
Nous donnons l'exemple d'un pont de 12t, étalonné avec une
charge de 9,5t sur un CRANE-BOY2.

CONFIGURATION

PARAMETRAGE
Appuyer sur F1 Enter with P
pour entrer
COdE 7

CALIBRATION

ETALONNAGE
Appuyer sur P pour Press P to enter
entrer dans le
the menu
menu
INPUt
Pour plus d'informations, voir le manuel qui peut être trouvé sur www.sensy.com/support
®
Valider avec P
Appuyer sur P pour
entrer dans le
ANALOG
menu
ANALOG
06/06/2019
