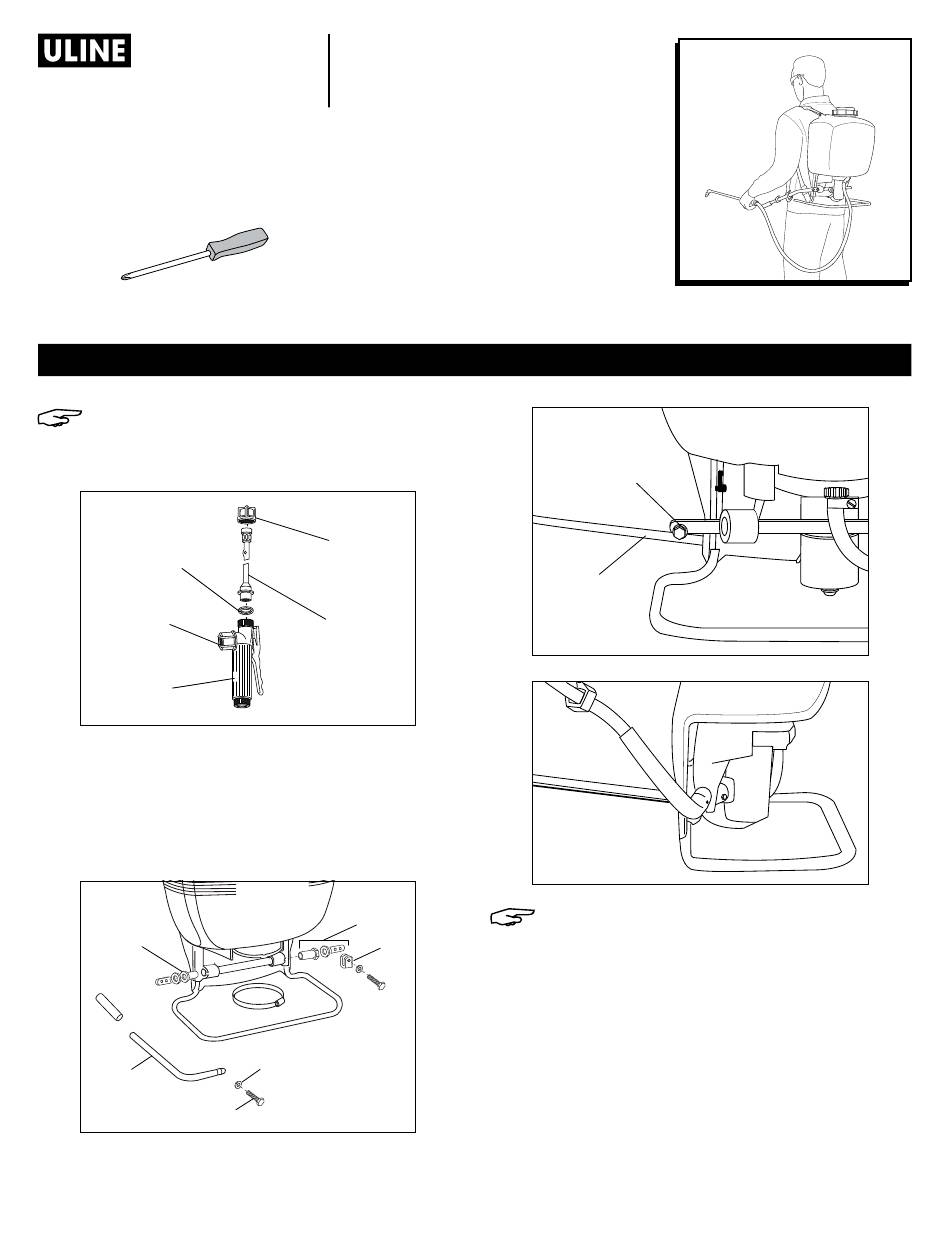

H-7986

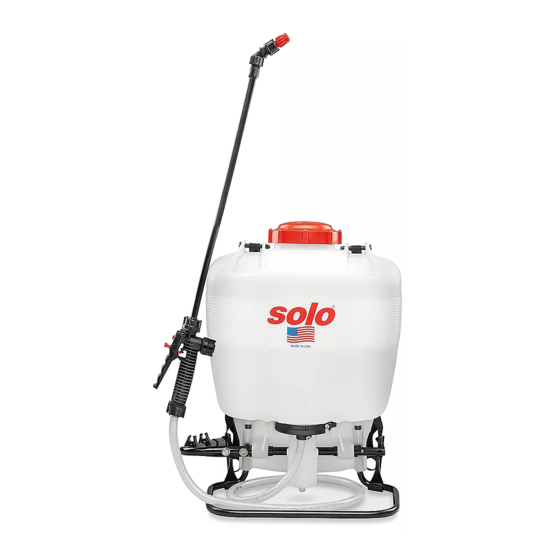

BACKPACK PRESSURE
SPRAYER
TOOL NEEDED
Phillips Screwdriver
NOTE: Verify all parts are present before
beginning assembly.
1.
Insert wand into shut-off valve. (See Figure 1)
Figure 1
O-Ring
Gauge
Mount
Shut-off
Valve
2. Tighten screw cap clockwise onto shut-off valve.
(See Figure 1)
3. Attach pump lever by placing lever handle (C) onto
shaft (A). Align bolt holes and install two bolts (E) and
washers (F), then tighten. (See Figures 2-4)
Figure 2
A
C
PAGE 1 OF 12
1-800-295-5510
uline.com
Screw
Cap
Wand
B
D
F
E
ASSEMBLY
Figure 3
A
Figure 4
NOTE: To install pump lever on opposite side
of sprayer, remove stop plate (D) and washer.
Install pump lever as shown. (See Figures 2-4)
Stop plate (D) should be mounted on inner bolt
hole with closed end pointing downward on
opposite side of pump shaft.
Para Español, vea páginas 5-8.
Pour le français, consulter les pages 9-12.
B
1220 IH-7986

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the H-7986 and is the answer not in the manual?

Questions and answers

Related Manuals for U-Line H-7986

Summary of Contents for U-Line H-7986

  • Page 1 Para Español, vea páginas 5-8. Pour le français, consulter les pages 9-12. H-7986 1-800-295-5510 uline.com BACKPACK PRESSURE SPRAYER TOOL NEEDED Phillips Screwdriver ASSEMBLY NOTE: Verify all parts are present before Figure 3 beginning assembly. Insert wand into shut-off valve. (See Figure 1)

  • Page 2: Spray Tip Assembly

    ASSEMBLY CONTINUED 4. Shoulder straps are pre-attached to sprayer with a Figure 5 buckle. Attach lower end of straps by fastening strap hooks to metal frame between where frame exits plastic tank and where frame makes a bend. (See Figure 5) Strap Hook SPRAY TIP ASSEMBLY...

  • Page 3: Safety Precautions

    SAFETY SAFETY PRECAUTIONS • Read and follow operating instructions. • Do not fill with, use or spray flammable materials. Before using sprayer with chemicals, fill sprayer with fresh water to ensure that it is properly assembled; • Do not modify sprayer. pressurize and practice spraying.

  • Page 4: Maintenance

    MAINTENANCE CLEANING MAINTENANCE AND STORAGE TIPS • After spraying, clean the tank thoroughly. If some • After operation, store sprayer away from direct spray liquid is left inside, drain tank completely. sunlight to prevent UV damage. • Pumping causes air to be taken in and the •...
  • Page 5 H-7986 800-295-5510 uline.mx ROCIADOR DE PRESIÓN DE MOCHILA HERRAMIENTA NECESARIA Desarmador de Cruz ENSAMBLE NOTA: Verifique que estén todas las partes Diagrama 3 antes de iniciar el ensamble. Inserte la extensión en la válvula de cierre. (Vea Diagrama 1) Diagrama 1 Tapa de Anillo Tórico...
  • Page 6 CONTINUACIÓN DE ENSAMBLE 4. Los tirantes se fijan previamente al rociador con Diagrama 5 un broche. Fije el extremo inferior de los tirantes abrochando los ganchos de los mismos al armazón de metal entre donde sale el armazón del tanque de plástico y donde el armazón se dobla.

  • Page 7: Precauciones De Seguridad

    SEGURIDAD PRECAUCIONES DE SEGURIDAD • Lea y siga las instrucciones de funcionamiento. • No llene con, use o rocíe materiales inflamables. Antes de utilizar el rociador con químicos, llene el rociador con agua limpia para asegurar que se haya ensamblado •...

  • Page 8: Mantenimiento

    MANTENIMIENTO LIMPIEZA CONSEJOS DE MANTENIMIENTO Y ALMACENAJE • Después de rociar, limpie completamente el tanque. Si queda algo de líquido de rociado adentro, drene • Después de utilizar, almacene el rociador lejos de la por completo el tanque. luz directa del sol para prevenir daños por rayos UV. •...

  • Page 9: Montage

    H-7986 1-800-295-5510 uline.ca PULVÉRISATEUR À PRESSION DORSAL OUTIL REQUIS Tournevis cruciforme MONTAGE REMARQUE : Assurez-vous que toutes les pièces Figure 3 sont présentes avant de commencer le montage. Insérez le tube dans la vanne d'arrêt. (Voir Figure 1) Figure 1...
  • Page 10 MONTAGE SUITE 4. Les bretelles sont préattachées au pulvérisateur Figure 5 avec une boucle. Attachez l'extrémité inférieure des bretelles en fixant les crochets de celles-ci au support métallique (entre la section où le support sort du réservoir en plastique et la section où le support fait une courbe).

  • Page 11: Mesures De Sécurité

    SÉCURITÉ MESURES DE SÉCURITÉ • Lisez et suivez les instructions de fonctionnement. • N'utilisez pas, ne pulvérisez pas et ne remplissez pas 1. Avant d'utiliser le pulvérisateur avec des produits le réservoir avec des matériaux inflammables. chimiques, remplissez-le d'eau fraîche pour vous assurer qu'il est bien assemblé;...

  • Page 12: Entretien

    ENTRETIEN NETTOYAGE CONSEILS D'ENTRETIEN ET D'ENTREPOSAGE • Après la pulvérisation, nettoyez soigneusement le • Après l'utilisation, entreposez le pulvérisateur à réservoir. S'il reste un peu de liquide de pulvérisation l'abri de la lumière directe du soleil afin éviter les à l'intérieur, vidangez complètement le réservoir. dommages causés par les rayons UV.
