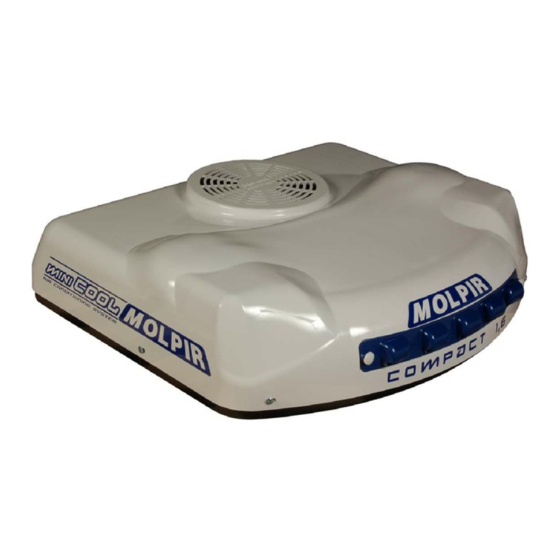

Molpir COMPACT 1.6 Troubleshooting Manual

Hide thumbs Also See for COMPACT 1.6:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 16

Quick Links

Download this manual
COMPACT
1.6
Diagnosis de averías
ES
Troubleshooting
EN
Diagnostic de pannes
FR
Diagnose bei Ausfällen
GE
Diagnosi dei guasti
IT
1001043481

Advertisement

loading
Need help?

Need help?

Do you have a question about the COMPACT 1.6 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Molpir COMPACT 1.6

Summary of Contents for Molpir COMPACT 1.6

  • Page 1 COMPACT Diagnosis de averías Troubleshooting Diagnostic de pannes Diagnose bei Ausfällen Diagnosi dei guasti 1001043481...
  • Page 2 COMPACT 1.6 ATENCIÓN Equipo precargado de gas r-134a con maquina de alta precisión. A- manipular la carga del equipo lo deja automáticamente Fuera de garantía. Racores carga equipo van autosellados, si estos se manipulan se pierde automáticamente LA GARANTÍA. B- la conexión a batería o punto autorizado en instrucciones de montaje es absolutamente obligatoria.
  • Page 3 COMPACT 1.6 ATTENTION Appareil préchargé avec du gaz r-134a avec machine de grande precision. A- Toute manipulation de la charge de l’appareil en annule automatiquement la garantie Raccords charge l’appareil sont auto-scellés, s’ils sont manipulés, la GARANTIE est automatiquement annulée.
  • Page 4 COMPACT 1.6 ATTENZIONE Attrezzatura precaricata con gas r-134a Con macchina ad alta precisione A- la manomissione del carico dell’attrezzatura comporta la decadenza automatica della garanzia. I raccordi di carico dell’attrezzatura (R) sono autosigillati: in caso di manomissione GARANZIA decade automaticamente.
  • Page 5 COMPACT 1.6...
  • Page 6 COMPACT 1.6 Síntoma Causa • Fusible alimentación fundido desconectado (en cable de alimentación 30A). • Control electrónico defectuoso. • Cable de alimentación desconectado, con mal contacto o cortado. • Si el display no se enciende o durante su funcionamiento se apaga •...
  • Page 7 COMPACT 1.6 Solución • Conectar o sustituir el fusible del cable de alimentación. • Sustituir control electrónico. • Verificar y corregir posibles malos contactos, roturas o desconexión del cable de alimentación. • Conectar o sustituir el fusible de la alimentación del control electrónico (para acceder es necesario desmontar el panel interior de distribución de aire).
  • Page 8 COMPACT 1.6 Síntoma Causa • Mal contacto en conexiones o terminales de alimentación. • Al encender el equipo o durante su funcionamiento, emite pitidos • Batería descargada o defectuosa. intermitentes, y cuando cesan éstos el display muestra Lb (batería baja).
  • Page 9 COMPACT 1.6 Solución • Comprobar y corregir posibles malos contactos en conexiones o terminales del cable de alimentación. • Cargar o sustituir la batería. (Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado). • Reparar la posible obstrucción del soplador centrifugo o del ventilador del condensador;...
  • Page 10 COMPACT 1.6 Síntoma Causa • Mando desprogramado. • Batería del mando agotada, no se enciden el led. • El equipo no responde al mando a • Control electrónico averiado. distancia. • Mando defectuoso. • Cable conexión panel de control y control •...
  • Page 11 COMPACT 1.6 Solución • Reprogramar mando. • Sustituir pila de mando y volver a programar. • Sustituir control electrónico. • Sustituir mando. (Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado). • Desmontar el panel interior de distribución de aire y conectar correctamente cable conexión panel de control y control electrónico.
  • Page 12 COMPACT 1.6 Síntoma Causa • Falta o exceso de carga en el circuito. • Clema del ventilador del condensador invertida. • El equipo funciona pero no enfría. • Suciedad en el condensador. • Ventilador del condensador defectuoso. • Tapón en el circuito.
  • Page 13 COMPACT 1.6 Solución • Verificar la carga comprobando la presión, en caso de estar por debajo de 0,5 bar o por encima de 5,0 bar con el equipo en funcionamiento, recuperar la carga en el circuito defectuoso y hacer vacío de al menos 30 minutos en el mismo e introducir 520 gr.
  • Page 14 COMPACT 1.6 TABLA DE EFICIENCIA DEL COMPACT 1.6 Validez: Equipo Compact 1.6 Datos: A tomar con un termometro digital Temperatura de aire reciclado Temperatura de salida ventanilla La cabina debe de estar a la sombra, con las puertas y ventanas cerradas La bateria ha de estar completamente cargada;...

  • Page 15: Aviso Importante

    COMPACT 1.6 Esquema eléctrico AVISO IMPORTANTE! ¡ Precaución de no invertir las polaridades al conectar la alimentación en el equipo. Si esto sucediera la placa no se encenderá, el equipo no funcionará y se producirán daños irreparables en los módulos de los compresores.
  • Page 16 COMPACT 1.6 Symptom Cause • Power fuse blown or disconnected (in 30A power supply cable). • Electronic control defective. • Power cable disconnected, with poor contact or cut. • If the unit does not come on or the display and the unit go off during •...
  • Page 17 COMPACT 1.6 Solution • Connect or replace the power cable fuse. • Replace the electronic control. • Check and correct any possible poor contacts, splits or disconnections of the power cable. • Connect or replace the electronic control power fuse (first take down the interior air distribution panel).
  • Page 18 COMPACT 1.6 Symptom Cause • Poor contact in power terminals or connections. • When the unit starts up or runs, it gives out a beeping sound followed • Battery discharged or defective. by the display showing Lb (low battery). The unit shuts down automatically.
  • Page 19 COMPACT 1.6 Solution • Check and correct any possible poor contacts in connections or terminals of the power cable. • Charge or replace the battery. (If the error persists, contact the Authorised Technical Service). • Repair the possible obstruction of the centrifugal blower or the condenser fan; if the error persists, replace the centrifugal blower or the condenser fan (remove the outside cover of the unit in order to access the blower or the electro;...
  • Page 20 COMPACT 1.6 Symptom Cause • Remote control not programmed. • Remote control battery flat; the LED does not come on. • The unit does not respond to the • Electronic control faulty. remote control. • Remote control defective. • Control panel and electronic control connection cable poorly connected or •...
  • Page 21 COMPACT 1.6 Solution • Reprogramme the remote control. • Replace the remote control’s battery and reprogramme. • Replace electronic control. • Replace the remote control. (If the error persists, contact the Authorised Technical Service). • Take down the interior air distribution panel and correctly connect the electronic control and control panel connection cable.
  • Page 22 COMPACT 1.6 Symptom Cause • Too much or too little load in the circuit. • Condenser fan terminal inverted. • The equipment works but does not • Dirt in the capacitor. cool. • Condenser fan defective. • Blockage in the circuit.
  • Page 23 COMPACT 1.6 Solution • Verify the load by checking the pressure; if it is below 0.5 bars or above 5.0 bars with the unit running, recover the load in the faulty circuit and empty for at least 30 minutes, then introduce 520 g.
  • Page 24 COMPACT 1.6 General Terms and Conditions of Sale Conditions of Delivery All deliveries shall be ex-warehouse and do not include carriage or insurance. The insurance of goods shall be made when the Purchaser requires it in writing. Dirna Bergstrom, S.L. includes on the invoices the amount corresponding the carrying of goods that shall be paid by the Purchaser, and the risk in these goods shall pass to the Purchaser upon delivery to carrier and Dirna Bergstrom, S.L.
  • Page 25 COMPACT 1.6 Warranty Procedure The Purchaser shall deliver prepaid the supposed faulty part to Dirna Bergstrom, S.L.: c/ Francisco Alonso, 6 o 28806 Alcalá de Henares. MADRID. This delivery shall include a copy of the warranty form or copy of the customer invoice and a description of the defect observed.
  • Page 26 Temperature of blowed air. Outlet Cabin to be placed out of direct sun Battery full charged. 24 Vdc. Minimum at Compact 1.6 current inlet. Door & windows closed along the whole test Stop the vehicle engine. Let the system work 15 minutes at maximum power&blower Conditions Take the data after 15 minutes running.

  • Page 27: Electric Wiring

    COMPACT 1.6 Electric wiring IMPORTANT WARNING! Take care not to invert polarities when connecting the unit to the power supply. If this were to happen, the unit will not work and irreparable damage will be caused to the compressor modules.
  • Page 28 COMPACT 1.6 Symptome Cause • Fusible d’alimentation fondu ou débranché (en câble d’alimentation 30A). • Contrôle électrique défectueux. • Câble d’alimentation débranché, avec faux contact ou coupé. • Si l’écran ne s’allume pas ou si pendant son fonctionnement, l’écran • Fusible d’alimentation...
  • Page 29 COMPACT 1.6 Solution • Brancher ou remplacer le fusible du câble d’alimentation. • Remplacer le contrôle électronique. • Vérifier et corriger les éventuels faux contacts, les ruptures ou le débranchement du câble d’alimentation. • Brancher ou remplacer le fusible de l’alimentation du contrôle électronique (pour y accéder, il est nécessaire de démonter le panneau intérieur de distribution d’air).
  • Page 30 COMPACT 1.6 Symptome Cause • Mauvais contact dans les connexions ou • Lorsque l’équipement est allumé ou terminaux d’alimentation. bien pendant son fonctionnement, il émet des sifflements intermittents. • Batterie déchargée ou défaillante. Quand derniers cessent, l’écran affiche (batterie faible).
  • Page 31 COMPACT 1.6 Solution • Vérifier et corriger les possibles mauvais contacts dans les connexions ou terminaux du câble d’alimentation. • Charger ou remplacer la batterie. (Si l’erreur persiste, contactez un Service Technique Autorisé). • Réparer l’éventuelle obstruction du souffleur ou du ventilateur du condensateur; si l’erreur persiste, remplacer le souffleur ou le ventilateur du condensateur (pour accéder au souffleur...
  • Page 32 COMPACT 1.6 Symptome Cause • Télécommande déprogrammée. • Batterie de la commande épuisée, le témoin ne s’allume pas. • L’équipement ne répond pas à la • Contrôle électronique en panne. télécommande. • Commande défaillante. • Câble connexion panneau de contrôle •...
  • Page 33 COMPACT 1.6 Solution • Reprogrammer la commande. • Changer la pile de la commande et programmer à nouveau. • Remplacer le contrôle électronique. • Remplacer la télécommande. (Si l’erreur persiste, contactez un Service Technique Autorisé). • Démonter le panneau intérieur de distribution d’air et brancher correctement le câble de connexion entre panneau de contrôle et contrôle électronique.
  • Page 34 COMPACT 1.6 Symptome Cause • Manque ou excès de charge dans le circuit. • Borne du ventilateur du condensateur inversé. • L’équipement fonctionne mais il ne • Saleté dans le condenseur. refroidit pas. • Ventilateur du condensateur défectueux • Bouchon dans le circuit.
  • Page 35 COMPACT 1.6 Solution • Vérifier la charge en vérifiant la pression. Si elle se trouve en dessous de 0,5 bar ou au-dessus de 5,0 bar avec l’équipement en marche, il faudra récupérer la charge dans le circuit défaillant et procéder au vide pendant au moins 30 minutes, puis introduire 520 gr.
  • Page 36 COMPACT 1.6 Conditions Générales de Vente Conditions de Livraison La forma de livraison est départ usine. La marchandise voyage toujours pour le compte et les risques de l’acheteur même lorsque Dirna Bergstrom, S.L. inclue dans sa facture le montant des ports satisfaits par le client.
  • Page 37 COMPACT 1.6 La pièce sera accompagnée d’une photocopie de l’exemplaire de garantie ou de la facture du client et le défaut observé sera décrit. Une fois les Services Techniques de Dirna Bergstrom, S.L. ayant accepté la garantie, la pièce sera remplacée SANS CHARGE. Celle-ci peut être la même pièce réparée ou une autre neuve, en fonction du critère de notre Département Technique.
  • Page 38 Température de l’air expulsé. Sortie. La cabine sera située de telle façon à être protégée du soleil direct Batterie avec charge pleine. 24 Vdc. Minimum en entrée courant Compact 1.6. Porte et fenêtres fermées pendant tout le test Arrêter le moteur du véhicule Laisser le système en marche pendant 15 minutes à...

  • Page 39: Avertissement Important

    COMPACT 1.6 Câblage electrique AVERTISSEMENT IMPORTANT! Attention ! Ne pas inverser les polarités dans la connexion de l’alimentation à l’équipement. Si cela se produisait, la plaque ne s’allumerait pas, l’équipement ne fonctionnerait pas et des dommages irréparables se produiraient sur les modules des compresseurs.
  • Page 40 COMPACT 1.6 Storung Ursache • Hauptsicherung geschmolzen oder abgeschaltet (am 30A Netzkabel). • Elektroniksteuerung defekt. • Netzkabel nicht angeschlossen, fehlerhafter oder kein Kontakt. • Das Display geht nicht an oder das Display und die Anlage gehen • Hauptsicherung der Elektroniksteuerung (15A) während des Betriebs aus.
  • Page 41 COMPACT 1.6 Abhilfe • Sicherung des Zuleitungskabels anschließen oder ersetzen. • Elektroniksteuerung ersetzen. • Evt. Wackelkontakte, Brüche oder fehlende Anschlüsse des Netzkabels feststellen und beheben. • Sicherung der Stromversorgung der Elektroniksteuerung anschließen oder ersetzen (für den Zugriff muss die innere Luftverteilertafel abgenommen werden).
  • Page 42 COMPACT 1.6 Storung Ursache • Wackelkontakt an Anschlüssen oder Kabelschuhen. • Beim Einschalten der Anlage oder während deren Betrieb werden • Batterie leer oder defekt. Piepstöne abgegeben, und wenn diese aufhören zeigt das Display Lb (Batterieladung schwach). Die Anlage stoppt automatisch.
  • Page 43 COMPACT 1.6 Abhilfe • Evt. Wackelkontakte an Anschlüssen oder Klemmen. • Batterie aufladen oder ersetzen. ( Sollte der Fehler weiterhin bestehen, setzten Sie sich bitte mit einem autorisierten Kundendienst in Verbindung). • Evt. Verstopfung aus Zentrifugalgebläse bzw. Lüfter des Kondensators entfernen. Sollte der Fehler weiterhin bestehen, Zentrifugalgebläse bzw.
  • Page 44 COMPACT 1.6 Storung Ursache • Fernbedienung entprogrammiert. • Batterie der Fernbedienung leer, die Led geht nicht an. • Das Gerät reagiert nicht auf die • Elektroniksteuerung defekt. Fernbedienung. • Fernbedienung defekt. • Anschlusskabel Bedienfeld und Elektroniksteuerung nicht richtig • Die Anlage gibt Piepstöne ab.
  • Page 45 COMPACT 1.6 Abhilfe • Fernbedienung erneut programmieren. • Batterie der Fernbedienung ersetzen und erneut programmieren. • Elektroniksteuerung ersetzen. • Fernbedienung ersetzen. ( Sollte der Fehler weiterhin bestehen, setzten Sie sich bitte mit einem autorisierten Kundendienst in Verbindung). • Innere Luftverteilertafel abnehmen und das Anschlusskabel von Bedienfeld und Elektroniksteuerung ordnungsgemäß...
  • Page 46 COMPACT 1.6 Storung Ursache • Fehlende oder übermäßige Ladung des Kreislaufs. • Klemme des Kondensatorlüfters falsch herum. • Die Anlage funktioniert, kühlt aber • Kondensator verschmutzt. nicht. • Kondensatorlüfter defekt. • Verstopfung im Kreislauf. * Immer wenn der Kreislauf mit Gas gefüllt oder entleert werden muss, hat dies mit...
  • Page 47 COMPACT 1.6 Abhilfe • Die Ladung durch Überprüfung des Drucks prüfen; sollte sie bei laufender Anlage unter 0,5 bar oder über 5,0 bar liegen, Ladung aus dem defekten Kreislauf ablassen und darin während mindestens 30 Minuten ein Vakuum herstellen und dann mit 520 g füllen.
  • Page 48 COMPACT 1.6 Allgemeine Verkaufsbedingungen Lieferbedingungen Lieferung erfolgt frei ab Werk. Die Ware wird in allen Fällen auf Rechnung und Gefahr des Käufers beför- dert, auch wenn Dirna Bergstrom, S.L. in der Rechnung den vom Kunden entrichteten Versandbetrag angibt. Die Ware wird nur auf schriftliche Anforderung versichert.
  • Page 49 COMPACT 1.6 der Garantieleistung durch den Technischen Service der Fa. Dirna Bergstrom, S.L. wird das Teil KOSTENLOS ersetzt. Dabei kann es sich nach Einschätzung unserer Technischen Abteilung um das gleiche, jedoch instandgesetzte Teil oder um ein neues Teil handeln. Preise Steuern und Abgaben nicht eingeschlossen Kredit und Zahlungsmodalität...
  • Page 50 Temperatur del Recyclingluft. Eingang Rücklauf. Temperatur der ausgestoßenen Luft. Ausgang. Das Fahrerhaus ist gegen direkte Sonneneinstrahlung geschützt bedingungen Batterie ist voll aufgeladen. 24 Vdc. Minimum an Compact 1.6 -Stromeingang. Fahrzeugmotor abstellen. System 15 Minuten lang auf höchster Leistungs- und Belüftungsstufe laufen lassen Daten 15 Minuten nach Inbetrienahme erfassen.
  • Page 51 COMPACT 1.6 ElektrischeVerkabelung WICHTIGER WARNHINWEIS! Darauf achten, dass die Polaritäten beim Anschluss der Stromversorgung an das Gerät nicht vertauscht werden. Ist dies der Fall, schaltet sich die Elektroniktafel nicht ein, das Gerät funktioniert nicht und es kommt zu irreparablen Schäden an den Kompressormodulen.
  • Page 52 COMPACT 1.6 Sintomo Causa • Fusibile di alimentazione saltato o disinserito (sul cavo dell’alimentazione 30 A). • Controllo elettronico difettoso. • Cavo di alimentazione disinserito, con contatto errato o rotto. • Il display non si accende o mentre è in funzione si spengono il display e •...
  • Page 53 COMPACT 1.6 Soluzione • Collegare o sostituire il fusibile del cavo di alimentazione. • Sostituire il controllo elettronico. • Verificare e correggere eventuali contatti errati, rotture o disinserimento del cavo di alimentazione. • Collegare o sostituire il fusibile di alimentazione del controllo elettronico (per accedervi è...
  • Page 54 COMPACT 1.6 Sintomo Causa • Contatto errato delle connessioni o dei • All’accensione dell’impianto terminali di alimentazione. durante il funzionamento, vengono emessi segnali acustici • Batteria scarica o difettosa. intermittenti e quando questi ultimi finiscono sul display si visualizza Lb (batteria quasi esaurita).
  • Page 55 COMPACT 1.6 Soluzione • Verificare e correggere eventuali contatti errati nelle connessioni o terminali del cavo di alimentazione. • Caricare o sostituire la batteria. (Se l’errore persiste, rivolgersi a un Servizio di Assistenza Tecnica autorizzato). • Riparare l’eventuale ostruzione del ventilatore centrifugo o del ventilatore del condensatore;...
  • Page 56 COMPACT 1.6 Sintomo Causa • Telecomando sprogrammato. • Batteria del telecomando esaurita, non si accende il led. • L’impianto risponde • Controllo elettronico guasto. telecomando. • Telecomando difettoso. • Cavo di connessione del quadro comandi • L’impianto emette dei segnali acustici e del controllo elettronico collegato in intermittenti.
  • Page 57 COMPACT 1.6 Soluzione • Riprogrammare il telecomando. • Sostituire la pila del telecomando e riprogrammare. • Sostituire il controllo elettronico. • Sostituire il telecomando. (Se l’errore persiste, rivolgersi a un Servizio di Assistenza Tecnica autorizzato). • Smontare il pannello interno di distribuzione dell’aria e collegare correttamente il cavo di connessione del quadro comandi e del controllo elettronico.
  • Page 58 COMPACT 1.6 Sintomo Causa • Mancanza o eccesso di carica nel circuito. • Morsetto del ventilatore del condensatore invertito. • L’impianto funziona, ma non • Presenza di sporco nel condensatore. raffresca. • Ventilatore del condensatore difettoso. • Circuito intasato. * Quando sia necessario estrarre o immettere la carica di gas del circuito, occorre usare...
  • Page 59 COMPACT 1.6 Soluzione • Verificare la carica controllando la pressione: se è al di sotto di 0,5 bar o al di sopra di 5,0 bar con l’impianto in funzione, ripristinare la carica e fare il vuoto per almeno 30 minuti nel circuito e immettere 520 g.
  • Page 60 COMPACT 1.6 Condizioni Generali di Vendita Condizioni di Consegna La modalità di consegna è franco fabbrica. La mercanzia viaggia sempre per conto e a rischio dell’acquirente, anche quando Dirna Bergstrom, S.L. include nella fattura il costo delle spese di trasporto soddisfatto dal cliente.
  • Page 61 COMPACT 1.6 Prezzi Imposte non incluse. Credito e Modalità di pagamento Se non esiste un conto di credito formalizzato, la modalità di pagamento sarà tramite assegno, in contanti o bonifico bancario, prima della fornitura della mercanzia. Per mantenere un conto di credito con Dirna Bergstrom, S.L., è necessario ottenere la conformità del beneficiario nei confronti di queste Condizioni Generali e, inoltre, compilare tutti i dati del modulo di Apertura del Conto, compresi i dati di domiciliazione bancaria.
  • Page 62 Temperatura dell’aria riciclata. Entrata ricircolo. Temperature dell’aria espulsa. Uscita La cabina collocata protteta dalla luce diretta del sole Batteria e piena carica. 24 Vdc. Minimo in entrata corrente Compact 1.6. Porta e finesre chiuse durante tutta la prova. Arrestare il motore del veicolo.

  • Page 63: Avviso Importante

    COMPACT 1.6 Cablaggio elettrico AVVISO IMPORTANTE! Fare attenzione a non invertire le polarità effettuando la connessione dell’alimentazione all’impianto, altrimenti il quadro comandi non si accende, l’impianto non funziona e si potrebbero verificare danni irreparabili ai moduli dei compressori. Sensore Ventilatore...
