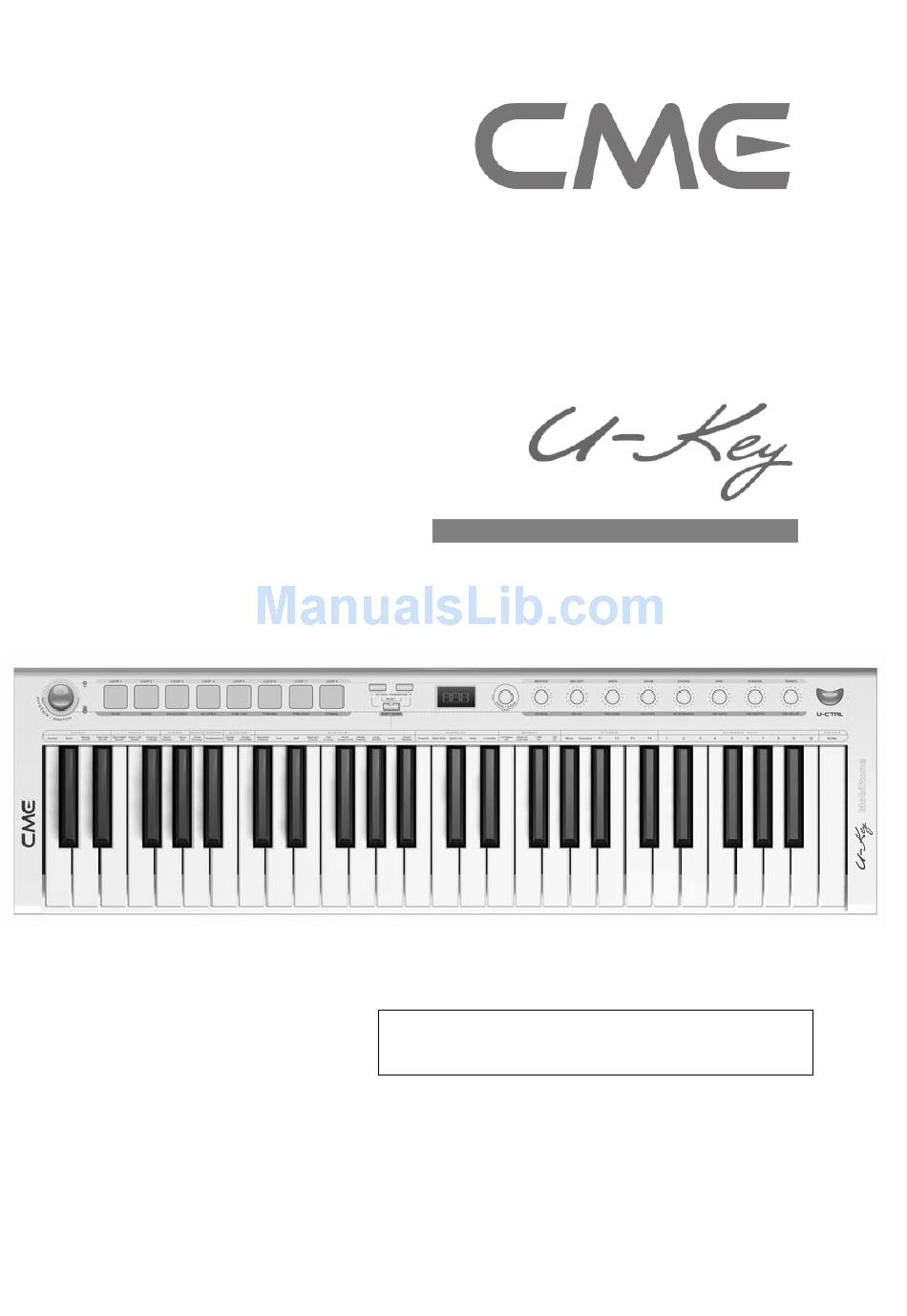

모바일톤 USB MIDI 마스터키보드
사용자 설명서 (한글)
—————————————————
Model：
Read "Precautions" on page 5 before use
Please ready this manual carefully before use.
Please keep this manual for reference.
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the U-Key and is the answer not in the manual?

Questions and answers

Related Manuals for CME U-Key

Summary of Contents for CME U-Key

  • Page 1: Usb Midi

    모바일톤 USB MIDI 마스터키보드 사용자 설명서 (한글) ————————————————— Model： Read “Precautions” on page 5 before use Please ready this manual carefully before use. Please keep this manual for reference.
  • Page 2 Central Music Co. before copying any part of the manual to any kind of media. © Central Music Co. 2006 Please check all the items in your U-Key keyboard package: USB MIDI Master keyboard 1 pcs USB cable 1 pcs User’s manual 1 pcs...

  • Page 3: Special Message Section

    SPECIFICATIONS SUBJECT TO CHANGE: The information contained in this manual is believed to be correct at the time of printing. However, CME reserves the right to change or modify any of the specifications without notice or obligation to update existing units.
  • Page 4 1. IMPORTANT NOTICE: DO NOT MODIFY THIS UNIT! This product, when installed as indicated in the instructions contained in this manual, meets FCC requirements. Modifications not expressly approved by CME may void your authority, granted by the FCC, to use the product.
  • Page 5 PRECAUTIONS IMPORTANT Always follow the basic precautions listed below to avoid the possibility of serious injury or even death from electrical shock, damages, fire or other hazards. These precautions include, but are not limited to, the follows: 1. Read and understand all the instructions. 2.
  • Page 6 CAUTION: 　 Do not connect the instrument when thundering. 　 Do not set up the cord or outlet to a moist place, except for that the outlet is specially designed for moist places. 　 When the power cord is connected to the AC outlet, do not touch the naked part of the cord or the connector.
  • Page 7 Features 49 키의 수려한 외형의 풀액션 휴대용 세미 웨이티드 키보드 1 개의 프로그래밍 가능한 조이스틱 8 개의 프로그래밍 가능한 벨로시티 센서티브 트리거 패드 8 개의 프로그래밍 가능한 노브 컨트롤러 (무한 인코더 기능) – 어떤 종류의 미디 컨트롤도 가능 빠른 데이타 변환을 위한 1 개의 데이타 입력용 로터리 방식 인코더 생음악...

  • Page 8: Table Of Contents

    Content General View (오버뷰) ... 10 Front Panel (전면패널)...10 Rear Panel (후면패널) ...11 Connection (연결 및 설정) ... 12 Power Switch (파워스위치) ...13 DC In (전원공급) ...13 Headphone Jack (헤드폰잭)...13 Line Out Jack (라인아웃잭) ...13 Pedal Jack (패달잭)...13 MIDI Out Port (미디아웃 포트) ...13 MIDI In Port (미디인...
  • Page 9 Send RESET message (리셋 메세지 전송)...29 7.12.1 All Notes Off (모든 노트 꺼짐)...29 7.12.2 Reset All Control (모든 컨트롤 리셋)...29 7.12.3 CME On (CME On 메세지)...30 7.12.4 GM On (GM On 메세지) ...30 Feature Function (특색있는 기능) ... 30 GAME Mode (게임모드)...30 8.1.1...

  • Page 10: General View (오버뷰)

    10.10 MIDI Implementation Chart ...62 1 General View (오버뷰) 1.1 Front Panel (전면패널) Keyboard (키보드 본체) Joystick (조이스틱) 2 A & B status indicators (A B 옵션 인디케이터) 8 drum pads (8 드럼 패드) 2 buttons (2 버튼) SHIFT button (쉬프트 버튼) LED display (LED 창) Data dial (로터리식...

  • Page 11: Rear Panel (후면패널)

    1.2 Rear Panel (후면패널) Power switch(ON/OFF) 전원 온/오프 Power connector（DC IN）전원 DC 연결부 Headphone jack（HEARDPHONE）헤드폰 잭 Line out jack（LINE OUT）라인 아웃 Pedal jack（PEDAL）페달 MIDI OUT port（MIDI OUT）미디 아웃 MIDI IN port（MIDI IN）미디 인 USB MIDI port (USB) USB 미디포트...

  • Page 12: Connection (연결 및 설정)

    2 Connection (연결 및 설정)

  • Page 13: Power Switch (파워스위치)

    2.1 Power Switch (파워 스위치) 파워스위치를 이용하여 U-Key 를 키고 끕니다. USB 버스파워 혹은 DC 전원 모두 이용 가능합니다. (컴퓨터 전원이 켜있지 않은 상태에서는 USB 파워를 사용하실 수 없습니다.) 2.2 DC In (DC 전원부) DC 전원으로 사용할때 U-Key 사양에 맞는 AC 아답터 연결부...

  • Page 14: Usb Port (Usb 포트)

    처음 USB 를 연결하면, 여러분의 컴퓨터는 자동으로 드라이버를 설치하고, U-Key 를 “USB Audio Device” 라 명명합니다. 만약 이미 USB Audio Device 이름이 존재하면, U-Key 는 “USB Audio Device [2]” 와 같은 식으로 숫자가 확장되 나타납니다. 빠르고 완벽한 데이타 호환을 위해 U-Key 구입시 번들된 USB 케이블을...

  • Page 15: Change Voice 보이스를 바꾸자 (프로그램 체인지)

    넘버가 깜빡거리면 노브를 지긋이 눌러 바뀐 넘버로 전송 및 저장합니다. 3.4 Factory Setup 공장초기화 (리셋) 일반적으로 키보드는 자동으로 마지막 세팅을 기억하여 저장해두었다가 다시 전원을 켰을때 그 상태로 켜지게 됩니다. U-Key 의 출고시 초기화 세팅으로 리셋도 물론 가능합니다. 공장초기화 세팅은 【OCTAVE -】와【OCTAVE +】버튼을 한꺼번에 지긋이...

  • Page 16: Key Function (각 키로 기능 수행)

    3.5 Key Function (각 키로 기능 수행) 대부분의 U-Key 의 기능들은 각 건반 (Keys) 로 세팅하곤 합니다. 버튼이 기능수행모드에 들어갑니다. 이 키들이 키 기능모드에서 기능수행 키로 작동합니다. 이 키들은 넘버키로 작동합니다. LED 값을 이 키들을 이용하여 변환합니다. 이 키는 데이타를 전송합니다.

  • Page 17: Octave Shift / Transpose (옥타브 이동 및 키변환)

    페달인 볼륨 페달등을 상황에 맞게 연결하여 사용할 수 있습니다. 기본 세팅에는 서스테인 페달 (스위치 모드), 미디 데이타는 CC#64, 127 은 ON / 0 은 OFF 로 세팅되어 있습니다. 볼륨페달 같은 연속페달로 바꾸려면 키 기능모드에서 F1 (Pedal setup) 을 누르고, “001” （서스테인）이나 “002”（익스프레션）등으로 바꾸면 됩니다. 3.8 Octave Shift / Transpose (옥타브...

  • Page 18: Song Mode (쏭모드)

    4.1 Use Pads To Play Songs (Pad Style Songs) 패드를 이용하여 연주하기 (패드 스타일 쏭) 키보드에는 【LOOP1】 에서 【LOOP8】 까지 8 개의 패드가 있는데 이는 U-Key 패드 스타일 쏭이라 불리는 8 소절의 각기 다른 내장 MIDI 쏭을 연주합니다. U-Key 패드 스타일 쏭은 아래와 같이 3 가지의 모드로 연주 가능합니다: 싱글...

  • Page 19: Use Knobs For Volume Control (Part Volume) 노브 이용한 파트볼륨조절

    쏭모드에서는 깜빡거리며 표시합니다. 첫번째 패드를 치면 연주가 멈춥니다. U-Key 패드 스타일 쏭에 대한 자세한 정보는 (영문) www.cme-pro.co.kr 4.2 Use Knobs For Volume Control (Part Volume) 노브를 이용한 파트 볼륨조절 쏭모드에서는 8 개의 노브를 아래와 같이 사용할수 있습니다: knob Control knob1...

  • Page 20: Select Performance Mode (연주모드 선택)

    4.3.2 Select Performance Mode (연주 모드 선택) 동작: MIDI data: none Range (선택범위): Off, 1, 2 Default (기본세팅): Off 아래는 Performance Mode (연주모드)에 대한 설명입니다: Off. 기본 연주모드. 쉬운 연주모드: 반주에 따라 이것저것 쉽게 연주할수 있습니다. 키보드는 연주자가 플레이하는대로 쏭 멜로디를 연주합니다. 가라오케...

  • Page 21: Master Mode (마스터모드)

    5 MASTER Mode (마스터 모드) 5.1 Use Pads For Drum Kit (패드를 드럼킷으로 이용) 마스터 모드로의 전환은 조이스틱을 눌러 B 에 불이들어오게 합니다. 마스터모드에서, 패드를 이용해 드럼킷을 연주하고 노브를 이용해 음색을 편집합니다. MIDI note number （ H） Pad (패드) pad1 pad2 pad3 pad4...

  • Page 22: Use The Knobs To Edit A Voice (노브를 이용한 음색편집)

    5.3 Use The Knobs To Edit A Voice (노브를 이용한 음색편집) 마스터모드에서, 8 개의 노브를 이용해 아래의 음색 파라미터를 조절/ 편집할수 있습니다. Knob Control Knob1 Attack time Knob2 Decay time Knob3 Release time Knob4 Cutoff frequency Knob5 Resonance Knob6 Vibration rate Knob7 Vibration depth Knob8...

  • Page 23: Select Patch (Program Change) 패치선택

    5.4.3 Select patch (Program Change) 패치선택 동작: MIDI data: CC#0 + CC#32 + Program Default (기본세팅): 1 Range (선택범위): 1-128 처음에 3 개의 번호를 선택하고 데이타를 송신할수 있습니다. 6 REMOTE Mode (리모트 모드) 리모트 모드로의 전환은 조이스틱을 눌러 A,B 양쪽에 불이 들어오게 합니다. 6.1 Use The Pads To Control The Software (패드를...

  • Page 24: Assign Notes & Channel (노트와 채널 어싸인)

    현재의 세팅을 저장하려면, data dial (데이타 다이얼)을 누르면서 8 개중의 하나의 패드를 누릅니다. 다시 유저뱅크에서 불러오려면, SHIFT 버튼을 누르면서 8 개중 한개패드를 누릅니다. 유저뱅크에서 기존 세팅을 불러오면 현재 세팅은 교체됩니다. U-KEY Brain software 를 이용해 컴퓨터에 무한대의 유저뱅크를 생성할 수 있습니다. 【Adjust parameter】 【Adjust parameter】...

  • Page 25: System Setup (시스템셋업)

    7 SYSTEM setup (시스템 셋업) 7.1 Keyboard Channel (키보드 채널) 동작: C#2【Keyboard Channel】 【Adjust parameter】 Default (기본세팅): 1 Range (선택범위): 1-16 키보드 채널은 키보드, 조이스틱, 페달 채널에만 영행을 줍니다. 패드 채널과 노브 채널은 독자적인 세팅을 가지며 키보드 채널에 의해 바뀌지 않습니다. 패드/ 노브 채널을 바꾸는 것은 위에서 언급한 어싸인...

  • Page 26: Keyboard Velocity Curve (Keyboard V.curve) 벨로시티 커브

    등은 오른쪽 영역에만 적용이 되고, joystick (조이스틱) 과 pedal (페달) 은 양쪽 영역 모두 적용됩니다. D#2【Split】 【Adjust parameter】 동작: Default (기본세팅): off, 54 Range (선택범위): off, 36-84 Dual (듀얼) 과 Split (스플릿) 기능은 동시에 사용할수 없습니다. 7.4 Keyboard Velocity Curve (Keyboard V.Curve) 벨로시티...

  • Page 27: Knob Acceleration Curve (Konb Accel.curve) 노브 악셀레이션 커브

    appendix 10.5 를 참고하세요 7.6 Knob Acceleration Curve (Konb Accel.Curve) 노브 악셀레이션 커브 노브 악셀레이션 커브를 조절해서 노브변환 속도 (센서티버티) 를 조절할수 있습니다. F#2【Konb Accel.Curve】 【Adjust parameter】 동작: Default (기본세팅): 1 Range (선택범위): 0-3 7.7 Pedal Polarity (페달의 극성) 페달의 극성을 바꿀수 있습니다. G2【Pedal Polarity】...

  • Page 28: Device Number (디바이스 넘버)

    A2【Dump】 동작: MIDI data: F0 00 20 63………F7 7.10 Device Number (디바이스 넘버) 다른 여러 장치로 구성된 MIDI 시스템에 동종 모델이 있을경우, sysx 와 대응시켜 같은 디바이스 넘버를 사용할수 있습니다. 또한 키보드의 디바이스 넘버는 모든 sysx 전송시 포함되어 집니다. A#2【Device Number】 【Adjust parameter】 동작: Default (기본세팅): 0 Range (선택범위): 0-16...

  • Page 29: Bank Lsb (뱅크 Lsb)

    7.11.3 Bank LSB (뱅크 LSB) Bank LSB 디스플레이. 동작: Range (선택범위): 0-127 Note Number (노트 넘버) 7.11.4 노트 넘버 디스플레이 동작: Range (선택범위): 0-127 Controller Number (컨트롤러 넘버) 7.11.5 컨트롤러 넘버 디스플레이 동작: Range (선택범위): 0-127 7.12 Send RESET Message (리셋 메세지 보내기) All Notes Off (모든...

  • Page 30: Cme On (Cme On 메세지)

    MIDI data: CC#121 CME On (CME On 메세지) 7.12.3 다른 CME 장비들이 CME On 메세지를 받을수 있도록 CME 메세지를 보낼수 있습니다. 동작: MIDI data: F0 00 20 63 00 01 00 00 7F F7 GM On (GM On 메세지) 7.12.4 제너럴...

  • Page 31: Exit Game (게임모드 나가기)

    8.1.2 Exit Game (게임모드 나가기) 동작: Range (선택범위): {off} 8.2 Select Scale (스케일 선택) 기호에 맞는 다양한 뮤직 스타일 스케일을 선택할수 있습니다. A1【Scale】 【Adjust parameter】 동작: Default (기본세팅): 0 Range (선택범위): 0-41 스케일 리스트는 appendix 10.2 를 참고하세요 8.3 Select Temperament (Temperament 선택) 기본세팅된...

  • Page 32: U-Ctrl Mode (U-컨트롤 모드)

    참고하여 MackieControl template (템플릿) 을 로딩합니다. 템플릿에서 리모트 컨트롤 포트를 “USB AUDIO DEVICE [2]” (Device name for U-Key) 로 세팅합니다. U-CRTL 모드사용중, SHIFT 버튼과 함께 패드와 노브는 소프트웨어를 컨트롤 하는데 사용됩니다. 모드 A(A 에 불이들어올때) 혹은 모드 B(B 에 불이...

  • Page 33: Update Program And Data (프로그램 및 데이타 업데이트)

    MUTE 6 SHIFT+Pad7 MUTE 7 SHIFT+Pad8 MUTE 8 9 Update Program And Data (프로그램 및 데이타 업데이트) U-Key 는 U-Key Brain program 덕분에, 키보드의 프로그램 및 데이타를 USB 전송으로 업데이트 할수 http://cme-pro.co.kr ) 등을 방문하여 업데이트를 확인하시기 바랍니다. Knob4 Knob5...

  • Page 34: Appendix

    10 Appendix 10.1 Assignable Controllers List Controller Name Bank Select Modulation wheel Breath control Undefined Foot controller Portamento time Data Entry Channel Volume Balance Undefined Expression Effect control 1 Effect control 2 Undefined Undefined General Purpose #1 General Purpose #2 General Purpose #3 General Purpose #4 Undefined...
  • Page 35 Channel Volume Balance Undefined Expression Effect control 1 Effect control 2 Undefined Undefined General Purpose #1 General Purpose #2 General Purpose #3 General Purpose #4 Undefined Undefined Undefined Undefined Undefined Undefined Undefined Undefined Undefined Undefined Undefined Undefined Damper pedal Portamento on/off Sustenuto on/off Soft pedal on/off Legato Footswitch...
  • Page 36 Portamento Control Undefined Undefined Undefined Undefined Undefined Undefined Reverb Send Level Tremolo Depth Chorus Send Level Celeste/Detune Depth Phaser Depth Data entry +1 Data entry -1 NRPN LSB NRPN MSB RPN LSB RPN MSB Undefined Undefined Undefined Undefined Undefined Undefined Undefined Undefined Undefined...

  • Page 37: Scales List

    10.2 Scales List ctrl Pitch name Scale Note number: Major Scale Pentatonic Major Scale Blues Major Scale Minor Scale Melodic Minor Scale Harmonic Minor Scale Pentatonic Minor Scale Blues Minor Scale Augmented Scale Be-Bop Scale Whole-Half Scale Half-Whole Scale Whole Tone Scale Augmented fifth Scale Algerian Scale Arabian Scale...

  • Page 42: Testing Songs List

    10.3 Testing Songs List Song description C major scale, one octave, up and down G major scale, one octave, up and down F major scale, one octave, up and down D major scale, one octave, up and down Bb major scale, one octave, up and down A major scale, one octave, up and down Eb major scale, one octave, up and down E major scale, one octave, up and down...

  • Page 43: Temperament List

    f# harmonic minor arpeggio, two octaves, up and down c harmonic minor arpeggio, two octaves, up and down c# harmonic minor arpeggio, two octaves, up and down f harmonic minor arpeggio, two octaves, up and down g# harmonic minor arpeggio, two octaves, up and down bb harmonic minor arpeggio, two octaves, up and down eb harmonic minor arpeggio, two octaves, up and down chromatic scale, one octave, up and down...

  • Page 44: Velocity Curve List

    10.5 Velocity Curve List Normal Soft 1 Soft 2 Hard 1 Hard 2 Expand Compress Fixup 1 Fixup 2 Fixup 3...

  • Page 45: Midi Route

    10.6 MIDI Route...

  • Page 46: Troubleshooting

    10.7 Troubleshooting Trouble After turning on the 1. Make sure you have connected the keyboard to its AC adaptor power switch, the with the proper AC supply keyboard 2. If the power is supplied via host USB, please check the USB powered on connection, and make sure that the host computer is turned on.

  • Page 47: Specifications

    10.8 Specifications Keyboard 49 keys (C1-C5), velocity sensitive Fuctions Basic functions: Octave Shift (-3 – +3 octaves), Programmable Joystick MIDI Data: Sequencer control, MIDI clock, Bank Select, Program Change, GM System On, GS System on, XG System On, Control Change, All Notes Off, and others Assignable Parameters: Transpose (±12 semitones), MIDI Transmit Channel, Velocity Curve(Touch Sensitivity)

  • Page 48: U-Key Tone Generator Infomation

    10.9 U-Key Tone Generator Infomation...

  • Page 62: Midi Implementation Chart

    10.10 MIDI Implementation Chart CME U-Key Mobiltone USB MIDI Master Keyboard Model: U-Key Version: 1.2 Function Basic Default Channel Changed Default Mode Messages Altered Note Number: True voice Velocity Note ON Note OFF Aftertouch Key’s Ch’s Pitch Bend Control Change...
  • Page 63 This page was intentionally left blank...
  • Page 64 2006-Aug Central Music Co. Tel: +86-10-8580 1115 Fax: +86-10-8580 1114 www.cme-pro.com Web: http://cme-pro.co.kr (한글 홈페이지 E-mail for support:: techsupport@cme-pro.com...
