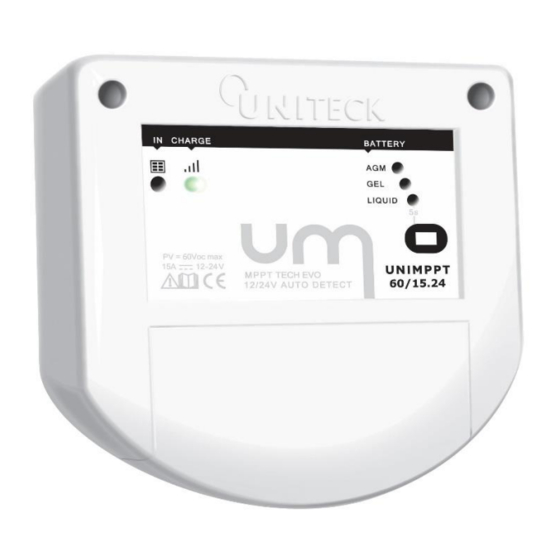

Uniteck UNIMPPT 60/15.24 Manual

Solar charge regulator
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
FR
UNIMPPT
EN
60/15.24
MPPT TECH EVO
12V
ES
Régulateur de charge solaire MPPT
MPPT Solar charge regulator
Regulador de carga solar MPPT
25/10/2018
www.uniteck.fr
CO00260

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the UNIMPPT 60/15.24 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Uniteck UNIMPPT 60/15.24

Summary of Contents for Uniteck UNIMPPT 60/15.24

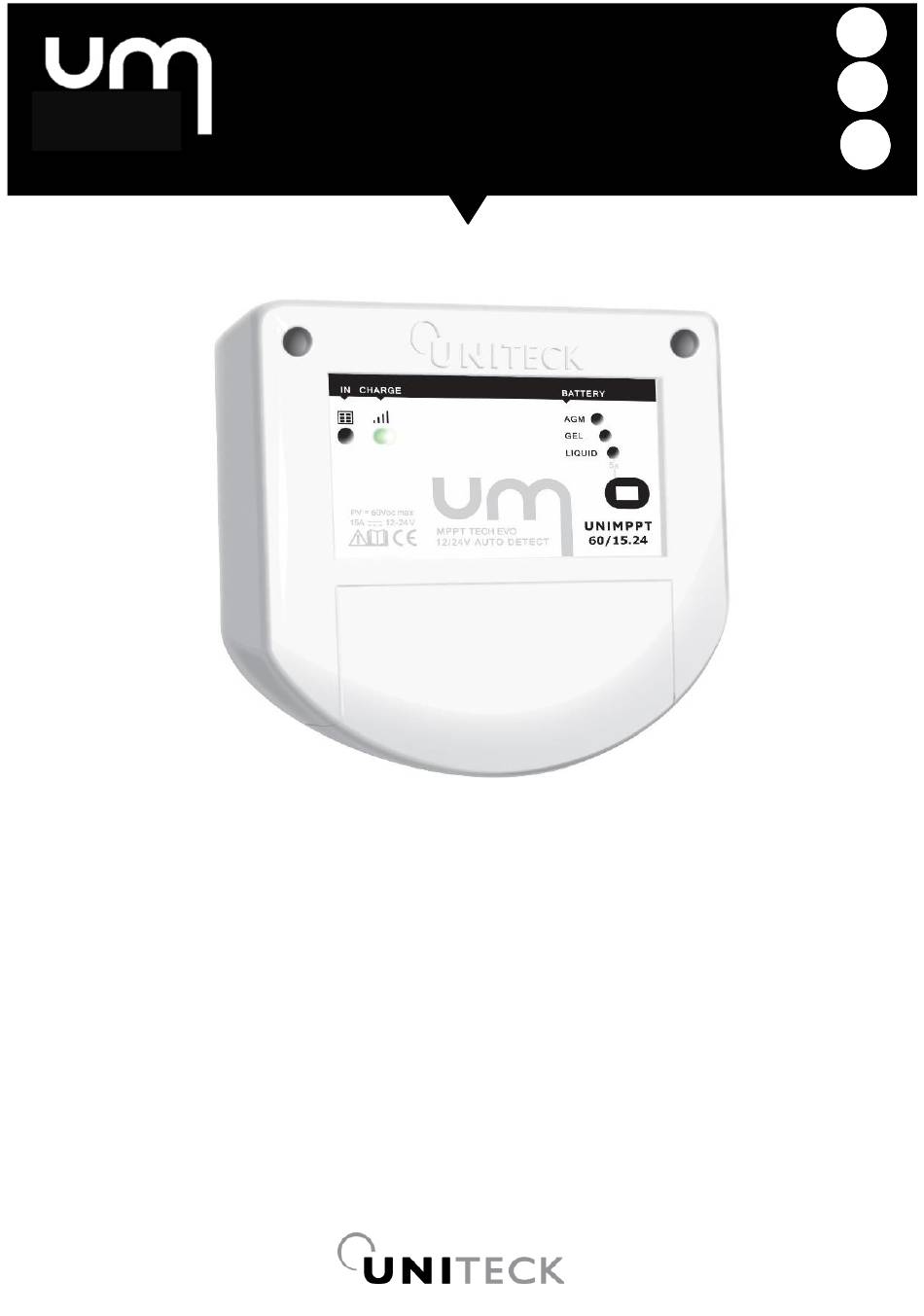

  • Page 1 UNIMPPT 60/15.24 MPPT TECH EVO Régulateur de charge solaire MPPT MPPT Solar charge regulator Regulador de carga solar MPPT 25/10/2018 www.uniteck.fr CO00260...
  • Page 2 - AGM : batterie scellée, sans entretien, VRLA... - Gel : batterie à électrolyte gélifié - Liquide : batterie à l'électrolyte liquide (à bouchon)  Voyant sortie contrôlée :  Connexion panneau solaire - On : voyant allumé - Off : voyant éteint www.uniteck.fr 2/59...
  • Page 3 Cher client, nous vous remercions de votre achat pour l'un de nos produits Uniteck. Veuillez prendre connaissance avec attention de toutes les instructions avant d'utiliser le produit. UNIMPPT 60/15.24 UNIMPPT est un régulateur de charge de technologie MPPT évolué pour système photovoltaïque isolé...
  • Page 4 98 W* *Rendement MPPT de 98% AVANTAGE MPPT UNITECK UNIMPPT recherche en temps réel (rafraîchissement toutes les 100ms, régulateurs MPPT parmi les plus rapides du marché), le point optimum de puissance du panneau, il vérifie ainsi si le couple tension / intensité...
  • Page 5 Levé du jour 30°C 18,4 17,5 12,2 17,2 16,3 12,5 17,2 16,3 13,0 16,6 15,8 13,5 16,3 15,5 14,0 Fin de charge 70°C 16,0 15,2 14,6 GPM Moyen + 20% * Exemple pour un rendement MPPT de 98% www.uniteck.fr 5/59...
  • Page 6  Fermez le capot,  Cassez l'opercule par la cloison en réalisant une poussée de bas en haut. Pour assurer une bonne circulation d’air nécessaire au refroidissement du régulateur, prévoyez un espace libre de 5 cm minimum tout autour du produit. www.uniteck.fr 6/59...
  • Page 7 Avant de connecter vos consommateurs au régulateur et pour éviter que le régulateur ne se mette en protection surcharge vérifier que les consommateurs ne dépassent pas la puissance nominale de votre régulateur. (Pour plus d'information se référer à la partie sortie contrôlée 12V/24V) www.uniteck.fr 7/59...
  • Page 8 Puissance panneaux délivrée en ensoleillement maximum réel par rapport à l'ensoleillement théorique STC 1000W/m² (Normatif à 25°C) 800W/m² HIVER ÉTÉ Lille 200W/m² 700W/m² 500W/m² Marseille 500W/m² 850W/m² 250W/m² 25 % de puissance en moins entre l'ensoleillement normatif t l'ensolleillement maximum en France www.uniteck.fr 8/59...
  • Page 9 COMPATIBILITÉ PANNEAU (SUITE) COMPATIBILITE PANNEAU UNIMPPT 60/15.24 UNIMPPT 60/15.24 et 60/15.24S utilisent toute la puissance panneau jusqu'à 250W crête pour une batterie 12V et 500W crête pour une batterie 24V Puissance Puissance réelle Puissance réelle Puissance Panneaux Rectifiée avec température Rectifiée à...
  • Page 10 Connexion simplifiée lorsqu’un panneau est ombragé. Utilisation de connecteurs de Perte de puissance si un des panneaux est dérivation et section de câble plus ombragé (arbre, bâtiment, cheminée, voile, importante Inconvénients ... ) Cf schéma ci-dessus Cf schéma ci-dessus www.uniteck.fr 10/59...
  • Page 11 - Pour valider votre sélection, attendre 5 secondes. Le voyant redevient fixe. Unimppt mémorise votre dernière configuration. Pour un gain d’énergie, ce voyant s’éteind après 5 secondes.  Raccordez votre consommateur au régulateur de charge (+ et -). En cas de débranchement, suivez l'ordre inverse. www.uniteck.fr 11/59...
  • Page 12 SORTIE CONTROLÉE 12 OU 24V DC UNIMPPT 60/15.24 possède une sortie contrôlée gérée par un interrupteur électronique qui permet d’éteindre ou d’allumer les consommateurs de votre installation. Vous pouvez y raccorder des consommateurs en courant continu, 12V ou 24V, en fonction de la batterie connectée, comme par exemple une lumière, une pompe, un moteur…...
  • Page 13 Orange Rouge Conseil : réduisez ou éteignez vos consommateurs. Eteignez vos consommateurs AFFICHAGE SORTIE CONTRÔLÉE 12V/24V (SELON BATTERIE) Rouge allumé : Rouge clignotant : Sortie active Surconsommation ou court- circuit Rouge + Flash Rouge Éteint : Sortie inactive www.uniteck.fr 13/59...
  • Page 14 La LED ‘‘CHARGE’’ est éclairée en bleu clignotant. Seuil de tension Liquid Boost 14,2 V 14,4 V 14,5 V Absorption 14,4V 14,5V Egalisation 14,8V Floating 13,9V 13,9V 13,9V Nb : les niveaux de tension ci-dessus sont ajustés par les conditions ALGOTECK www.uniteck.fr 14/59...
  • Page 15 Protection contre surconsommation batterie (sortie contrôlée), Protection surtension ou sous tension batterie (sortie contrôlée), Protection contre les décharges profondes (sortie contrôlée). - Protection inversion polarité consommateurs (protège le régulateur et non le consommateur), - Protection contre les court-circuit en sortie. - Protection thermique. www.uniteck.fr 15/59...
  • Page 16 Voyant charge orange Batterie déchargée passera au vert dès que la ou clignotant orange batterie sera chargée. Orange Comportement normal, Voyant charge rouge Le voyant passera au vert Batterie déchargée. ou clignotant rouge dès que la batterie sera Rouge chargée. www.uniteck.fr 16/59...
  • Page 17 60°C. batteries Assurer une aération clignotent suffisante au régulateur Le régulateur est en protection. ensemble. La charge et les consommateurs Dès que le régulateur sont coupés retrouvera sa température Rouge + Flash de fonctionnement normale, il redémarrera automatiquement. www.uniteck.fr 17/59...

  • Page 18: Avertissements Et Conseils

    Choisir un local abrité et suffisamment aéré ou collecte sélective- Ne pas jeter spécialement aménagé. dans une poubelle domestique. IP32 Protégé contre les corps solides supérieurs à 2,5 mm et Protégé contre les chutes de gouttes d'eau jusqu'à 15° de la verticale. www.uniteck.fr 18/59...

  • Page 19: Spécifications Techniques

    Intensité de sortie Modèle 60/15.24 Tension de sortie 12/24V (selon 15A continu, 40A max batterie) Protection sur consommation Protection batterie faible ARACTERISTIQUE MECANIQUE Dimension (LxHxP) 120 x 150 x 47 Poids 350g Température de fonctionnement -20°C>+60°C Température de stockage -35°C>++80°C www.uniteck.fr 19/59...

  • Page 20: Déclaration De Conformité

    DÉCLARATION DE CONFORMITÉ La société UNITECK atteste que le régulateur de charge solaire décrit dans ce manuel : UNIMPPT 60/15.24 est fabriqué conformément aux exigences des directives européennes suivantes : - Directive Basse Tension : 2014/35/UE du 26/02/2014. - Directive CEM : 2014/30/UE du 26/02/2014.
  • Page 21 - AGM: sealed lead-acid battery, maintenance-free, VRLA… - Gel: Gel cell battery - Liquid: liquid electrolyte battery (with cap) Controlled output light: Solar panel connection   - light: Output turned on - No light: Output turned off www.uniteck.fr 21/59...
  • Page 22 Dear customers, thank you very much for purchasing one of our Uniteck products. Please read all the instructions carefully before using the product. UNIMPPT 60/15.24 UNIMPPT is an advanced MPPT technology solar charge controller for autonomous photovoltaic systems. Through its integrated microprocessor,...
  • Page 23 98 W* * MPPT efficiency 95% ADVANTAGES OF THE UNITECK MPPT UNIMPPT researches in real time (refreshes every 100 ms, one of the fastest MPPT solar charge controller among on the market), the optimum power point of the panel, thus verifying if the voltage /intensity relation has changed as to modify its conversion parameters in input and thus optimizing the output power.
  • Page 24 MPPT * (5%) Levé du jour 30°C 18,4 17,5 12,2 17,2 16,3 12,5 17,2 16,3 13,0 16,6 15,8 13,5 16,3 15,5 14,0 Fin de charge 70°C 16,0 15,2 14,6 GPM Moyen + 20% * Example MPPT efficiency 95% www.uniteck.fr 24/59...

  • Page 25: Installation - Mounting

    Cables go through a  Break the cap of  Close the cover by partition wall pushing upwards To provide the required air circulation needed for cooling the solar charge controller, leave a 5-cm free space (minimum) all around the device. www.uniteck.fr 25/59...
  • Page 26 Before connecting your devices to the solar charge controller and to prevent the solar charge controller from switching into overload protection, check that the devices do not exceed the Unimppt’s power rating (Refer to the 12V/24V controlled output passage for more details). www.uniteck.fr 26/59...
  • Page 27 The regulator will turn off when the PV voltage (Voc) is less than Vbat +1V. Check before connecting The maximum PV voltage in open circuit of the panel(s) in series (Voc) may not exceed 60V for the UNIMPPT 60/15.24 A higher voltage can damage the regulator. This damage is not covered by the warranty.
  • Page 28 PANEL COMPATIBILITY (CONTINUED) PANNEL COMPATIBILITY UNIMPPT 60/15.24 UNIMPPT 60/15.24 et 60/15.24S use all panel power up to 250W peak for a 12V battery and 500W peak for a 24V battery Panel power Real power adjusted to Real power adjusted to 800W solar...
  • Page 29 No power decrease when panel in Advantages Simplified connection the shade. Power decrease if a panel is in the shade Use of derivation connectors and (tree, building, chimney, sail, ...) Disadvantages longer cable sections Cf schema above Cf schema above www.uniteck.fr 29/59...
  • Page 30 - To confirm your selection, wait for 5 seconds. The light will dtop blinking and the Unimppt has memorised your last setup.  Connect your consumer to the solar charge controller (+ and -) In case of disconnection, follow the opposite order www.uniteck.fr 30/59...
  • Page 31 If the open circuit voltage of your solar panels is higher than 75 V (throughout the complete operating temperature range), the whole solar system must be installed according to the II class of protection. www.uniteck.fr 31/59...
  • Page 32 12V/24V CONTROLLED OUTPUT DISPLAY (ACCORDING TO THE BATTERY) Continuous Red: Blinking red: Active output Overconsumption or short circuit Red + Flash Off : Inactive output www.uniteck.fr 32/59...
  • Page 33 Voltage threshold Liquid Boost 14,2 V 14,4 V 14,5 V Absorption 14,4V 14,5V Equalization 14,8V Floating 13,9V 13,9V 13,9V Nb: the voltage levels above are ajusted to ALGOTECK conditions www.uniteck.fr 33/59...
  • Page 34 - protection against battery overvoltage or under voltage (controlled output), - Protection against deep discharge (controlled output). - Proterction againt consumer devices polarity reversal (protects the solar charge controller, not the devices), - Protection against short circuits in output. - Thermal protection. www.uniteck.fr 34/59...
  • Page 35 Battery discharged light turns green as soon as indicator the battery is charged. Orange Red continous or With a standard charge, the blinking charge Battery deeply discharged. light turns green as soon as indicator. the battery is charged. www.uniteck.fr 35/59...
  • Page 36 Blinking Solar charge controller is in charge controller. simultaneously protection mode. Charge and Red + Flash As soon as the solar charge devices are cut of. controller gets back to its normal operating temperature, it will restart automatically. www.uniteck.fr 36/59...

  • Page 37: Warning And Advice

    Choose a sheltered space with adequate collection- Do not throw away ventilation or an especially equipped space. with household waste. IP32 Protected against foreign bodies larger than 2,5 mm and against rain striking at angles up to 15° from vertical. www.uniteck.fr 37/59...

  • Page 38: Technical Specifications

    TECHNICAL SPECIFICATIONS Unimppt 60/15.24 12/24V YSTEM Batterie voltage 12/24V Max. Chargin g current Compatible pannel - maximulm power: With 12 batt 250W With 24V batt 500W - min-max intensity (Voc) : With 12 batt 17-60V With 24V batt 34-60V Technology...

  • Page 39: Compliance Statement

    COMPLIANCE STATEMENT UNITECK testifies that the solar charge controllers described in this manual: UNIMPPT 60/15.24 are manufactured in compliance with the following European directives: - Low voltage directive : 2014/35/UE du 26/02/2014. - EMC directive : 2014/30/UE du 26/02/2014 - ROHS directive : 2011/65/UE du 08/06/2011...

  • Page 40: Parte Frontal

    - AGM : batería sellado, sin mantenimiento, VRLA… - Gel : batería a electrólito gelificado - Líquido : batería a electrólito líquido (con tapón)  Indicador salida controlada - On : indicador encendido - Off : indicador apagado www.uniteck.fr 40/59...
  • Page 41 Estimado cliente, la agradecemos para su compra de un producto Uniteck. Por favor, lea atentamente todas las instrucciones antes de utilizar el producto DESCRIPTIÓN UNIMPPT es un regulador de carga de tecnología MPPT avanzado para sistema fotovoltaico autónoma. Gracias a son microprocesador integrado, UNIMPPT expide un corriente de carga óptimo (tensión/intensidad) para su batería 12 o 24V en funcíon:...
  • Page 42 Intensidad 98 W* * Rendimiento MPPT 95% VENTAJA MPPT UNITECK UNIMPPT busca en tiempo real (refrescar cada 100ms), el punto de potencia óptimo del panel, comprueba si el par tensión/intensidad ha cambiado para modificar sus parámetros de conversión de entrada y optimizar la potencia de salida.
  • Page 43 MPPT * cable (5%) Amanecer 30°C 18,4 17,5 12,2 17,2 16,3 12,5 17,2 16,3 13,0 16,6 15,8 13,5 16,3 15,5 14,0 Fin de carga 70°C 16,0 15,2 14,6 + 20% GPM Medio * Ejemplo de rendimiento MPPT de 98% www.uniteck.fr 43/59...
  • Page 44 Los cables pasan por el  Cierre la tapa realizando opérculo tabique una empujada desde debajo hasta abajo Para esgurar una buena circulación del aire necesaria al enfrimiento del transformador, prevea un espacio libre de 5 cm mínimum alrededor del producto. www.uniteck.fr 44/59...
  • Page 45 Antés de conectar sus consumidores con el regulador y para evitar que el regulador se ponga en protección sobrecarga, vérificar que los consumidores no sobrepasa la potencia nominal del regulador (para más detalle, referirse a la parte salida controlada 12V/24V). www.uniteck.fr 45/59...
  • Page 46 NOCT) y la potencia luminosa máximo es de 800w/m². Potencia panel emitido en luminosidad máximo realen comparación con una luminosidad teórica STC 1000W/m² (normativo 25°C) Invierno Verano Norte de 800W/m² 200W/m² 700W/m² Francia Sur de 500W/m² 850W/m² Francia 500W/m² 250W/m² www.uniteck.fr 46/59...
  • Page 47 COMPATIBILIDAD PANEL (SEGUIMIENTO) COMPATIBILIDAD PANEL UNIMPPT 60/15.24 UNIMPPT 60.15/24 utilizada toda la potencia panel hasta 250W pico . Potencia Potencia real Potencia real Potencia con Panel rectificada 800W de luminosidad perpida cableado Rectificada con temperatura (norma STC) (perdida 8%)* (perdida 25%)**...
  • Page 48 Conexión simplificada cuando el panel está sombreado. Pérdida de potencia si uno de los paneles Utilización de conectores de está sombreado (árbol, edificio, chimenea, derivación y mayor sección de Inconvenientes velo), cable Ver diagrama anterior Ver diagrama anterior www.uniteck.fr 48/59...
  • Page 49 Ventajas/Inconvenientes www.uniteck.fr 49/59...
  • Page 50 Batería al plomo, sin mantenimiento,AGM,… - Para validar su seleccíon, esperar 5 segundos. La luz volviendo fija. Unimppt memorice su última configuracíon.  Conecte su consumidor al regulador de carga (+y-). En caso de desconexíon, siga el orden inverso www.uniteck.fr 50/59...
  • Page 51 SALIDA CONTROLADA 12 O 24V DC UNIMPPT 60/15.24 posee una salida controlada gestionada con un interrutor electrónico que permite apaga o encender los consumidores de su instalación. Puede conectar consumidores en corriente continuo :12V o 24V, en función de la batería conectad, como por ejemplo iluminación, una bomba, un motor...
  • Page 52 Imperativamente sus Consumidores haste que el Indicador vuévase verde. VISUALIZACIÓN SALIDA CONTROLADA 12V/24V (SEGÚN BATERÍA) Rojo encendido Rojo parpadeante : salida activa Sobreconsumo o corto- circuito Rojo + Flash Apagado : Salida inactiva www.uniteck.fr 52/59...
  • Page 53 útil de la batería. Umbral de tensión Liquid Boost 14,2 V 14,4 V 14,5 V Absorción 14,4V 14,5V Igualación 14,8V Floating 13,9V 13,9V 13,9V Nb : los niveles de tensión más arriba son ajustados por las condiciones ALGOTECK www.uniteck.fr 53/59...
  • Page 54 Protección contra sobreconsumo de batería (salida controlada), Protección de sobretensión o batería (salida controlada), Protección contra descargas profundas (salida controlada). Protección inversión polaridad consumidores (protege el regulador y no el consumidor), Protección contra los cortos-circuitos en salida - Protección térmica www.uniteck.fr 54/59...
  • Page 55 Carga normal, el indicador se Indicador carga Batería descargada volverá verdedesde que la naranja batería etará cargada. Naranja Comportamiento normal, El indicador se volverá verde Indicador carga rojo Batería muy descargada desde que la batería estará cargada. Rojo www.uniteck.fr 55/59...
  • Page 56 Le régulateur est en protection. regulador. simultáneamente La charge et les consommateurs Desde que el regulador sont coupés logrará su temperatura de Rojo + Flash funcionamiento normal, se pondrá de nuevo en marcha automáticamente. www.uniteck.fr 56/59...
  • Page 57 Elegir un lugar resguardado y suficientemente colecta selectiva – No tirarlo en ventilado o especialmente acondicionado una basura doméstica. IP32 Protegido contra las cuerpos sólidos superioresa 2.5mm y protegido contra las proyecciones de agua hasta 15°C del eje vertical. www.uniteck.fr 57/59...
  • Page 58 Intensité de sortie Modèle 60/15.24 Tension de sortie 12/24V (selon 15A continu, 40A max batterie) Protection sur consommation Protection batterie faible ARACTERISTIQUE MECANIQUE Dimension (LxHxP) 120 x 150 x 47 Poids 350g Température de fonctionnement -20°C>+60°C Température de stockage -35°C>++80°C www.uniteck.fr 58/59...
  • Page 59 DÉCLARACIÓN DE CONFORMIDAD La empresa UNITECK testifica que los reguladores de carca descritos en este manual: UNIMPPT 60/15.24 es fabricado conforme a las exigencias europeas siguientes: - Directiva Baja Tensión: 2014/35/UE du 26/02/2014. - Directiva CEM: 2014/30/UE du 26/02/2014. - Directiva ROHS: 2011/65/UE du 08/06/2011 Para eso, es conforme a las normas armonizadas: - Baja tensión: EN 60335-1: 2013 / EN 60335-2-29: 2004...
